六自由度多关节工业机械臂结构设计

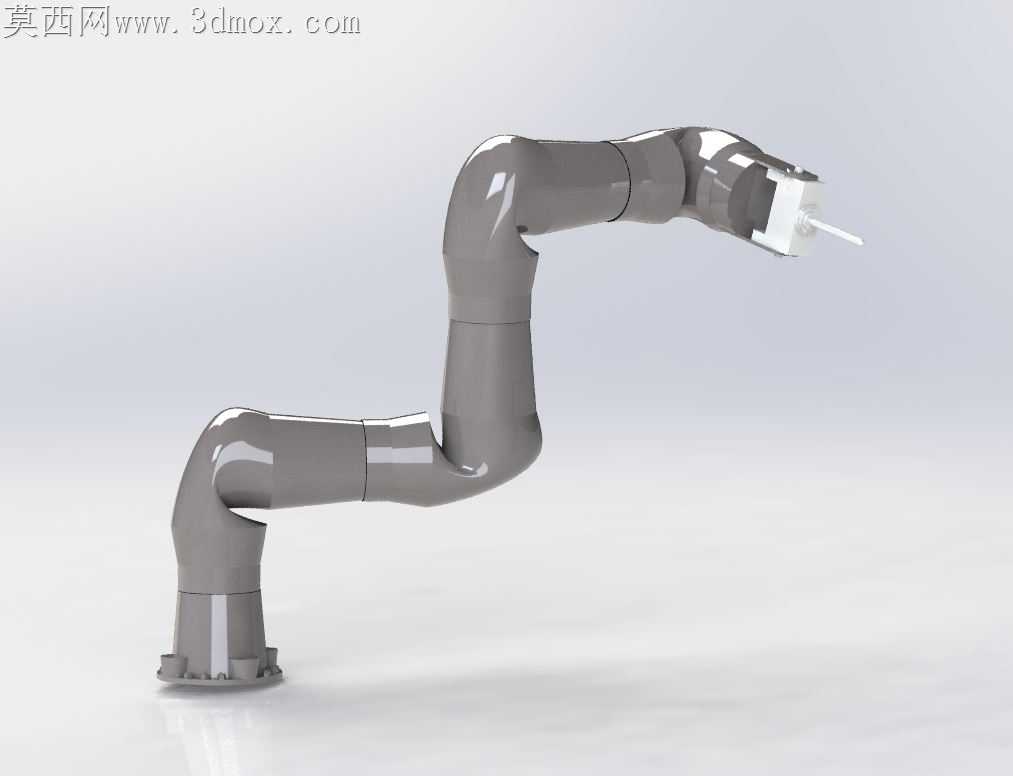

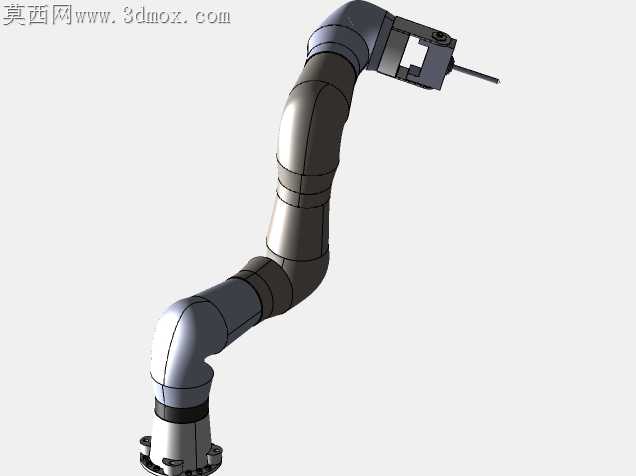

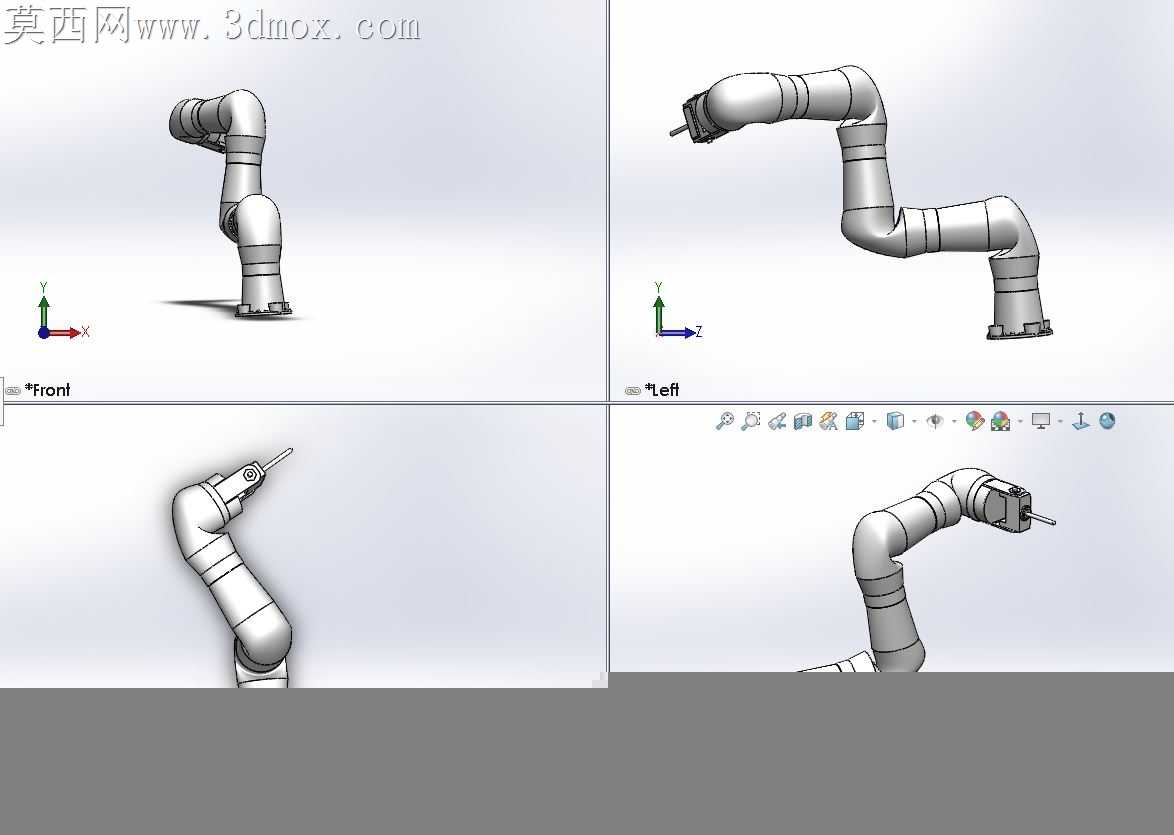

多关节机械臂在产线落地时最常遇到的问题，是关节衔接处的线缆磨损与转动卡滞，这款六自由度臂体的结构设计恰好针对这类现场痛点做了针对性处理。臂段外壳采用分段式曲面包覆，每段关节的衔接处都预留了均匀的环形间隙，既不会因为公差累积导致转动时外壳剐蹭，也能给内部穿设的动力线缆、信号线缆留出足够的弯曲余量，避免臂体大角度回转时线缆被硬折出现断芯故障。底座与第一关节的连接法兰做了加厚处理，法兰面的安装孔位采用等距圆周排布，适配市面常见的地面安装、架台安装两种固定场景，法兰根部的过渡圆角做了加大处理，能分散臂体满负载伸展时的根部应力，避免长期交变载荷下出现焊缝开裂或者法兰变形的问题。每段臂体的曲面过渡都做了连续曲率处理，没有突兀的棱角，一方面能减少车间粉尘、切削液在臂表面积留的死角，日常清洁维护时只需擦拭即可带走表面污渍，另一方面曲面的等壁厚设计也适配注塑或者铸造成型的加工工艺，不会出现局部壁厚差过大导致的成型缩痕，后期做表面喷塑处理时也能保证漆面附着均匀，不会在棱角处出现漆层堆积流挂。末端执行器的安装接口采用标准快换式结构设计，接口的定位止口做了小公差配合处理，更换夹爪、焊枪、打磨头等不同工具时，能保证重复定位精度不会出现明显偏移，接口旁预留的走线槽能将末端工具的线缆顺着臂体内腔统一收纳，不会出现线缆外露勾挂到周边工装、工件的隐患。臂体各关节的转动限位结构没有采用外置的硬限位块，而是集成在关节壳体的内部衔接位置，既不会破坏臂体外观的整体性，也能避免外置限位块被外力碰撞移位导致的转动角度偏差，日常调试时就算出现误操作，内部的软缓冲结构也能吸收关节转动到极限位置的冲击力，不会因为硬碰撞导致关节内部的减速器出现冲击损伤。从装配逻辑来看，每段臂体的连接结构都采用了止口定位加周向锁紧的设计，装配时不需要反复调整对齐位置，顺着止口推入即可保证同轴度，锁紧螺钉的排布位置预留了足够的工具操作空间，就算是后期现场维护拆解关节，也不需要把整段臂体从产线上拆下来，就能完成密封件更换、润滑脂补充这类常规保养操作，能大幅减少设备停机维护的时间成本。
