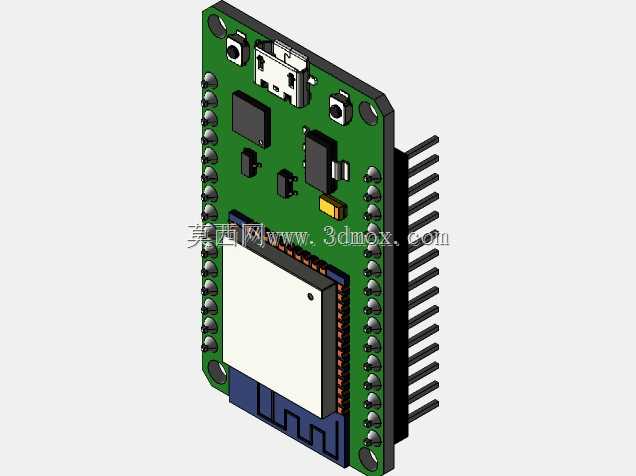

30引脚ESP32开发板结构三维建模

　　这款30引脚的ESP32开发板三维模型，完整还原了实物的结构细节与安装特征，可直接用于嵌入式设备集成阶段的结构干涉校验、外壳适配设计以及整机装配模拟。在物联网终端设备开发场景中，结构工程师往往需要在硬件选型阶段就确认核心控制板的安装边界，避免后期PCB打样后出现结构件与板载元件干涉、接口位置错位、排针焊接后与外壳预留孔位不匹配等问题，这个模型的存在可以让结构设计与硬件开发并行推进，大幅缩短项目的整体研发周期。从实际用途来看，该开发板作为嵌入式控制核心，可广泛应用在智能家居控制节点、工业数据采集终端、小型物联网网关、创客教育实验装置等场景中，板载的USB接口可直接用于程序烧录与串口调试，两侧的排针引出全部30个功能引脚，涵盖电源、

　　GPIO、ADC、SPI、I2C等常用外设接口，能够满足绝大多数小型嵌入式项目的外设扩展需求。模型在设计过程中严格参照实物的尺寸比例进行1:1还原，板体的长宽厚尺寸、排针的间距与伸出长度、USB接口的凸起高度、板载电容电阻与芯片的高度差都做了精准复刻，甚至连板上的固定孔位位置与孔径都完全匹配实物参数，在做安装结构设计时，可以直接调用模型进行孔位对齐、安装柱高度匹配，不需要再手动测量实物尺寸。设计思路上，模型优先还原了对结构设计影响最大的外部特征，对于板载元件的内部电路结构做了简化处理，既保证了结构校验所需的全部外形尺寸精度，又控制了模型的整体面数，在大型装配体中调用时不会出现卡顿问题。板体边缘的圆角处理、排针的单根针体尺寸、

　　USB接口的金属外壳轮廓、板载天线区域的净空范围都做了细致还原，在设计配套外壳时，可以直接基于模型做避让结构，比如排针区域的开窗大小、USB接口的开口位置、固定柱的高度都可以直接参考模型参数确定，不需要反复调整。从安装边界来看，板体两侧的排针垂直于板面向外伸出，在设计堆叠结构时需要预留足够的焊接与插接线空间，板载的大尺寸芯片与模块区域高度略高于其他贴片元件，在设计上盖时需要对应位置做凸起避让，避免外壳压到元件造成短路。板上的两个固定孔位于板体对角位置，采用标准的M2螺丝安装孔径，安装柱的设计高度需要高于板上最高元件的高度，保证螺丝锁紧后板体不会与安装基面产生挤压。在实际项目应用中，很多工程师会忽略排针焊接后的高度余量，

　　导致设计的外壳与插接线产生干涉，这个模型完整还原了排针焊接后的总高度，在设计时可以直接测量排针顶端到板体的距离，预留足够的接线空间。另外板载的USB接口采用Micro USB规格，接口的金属外壳厚度、插入口的深度都做了精准还原，设计外壳的USB开口时可以直接对齐模型的接口位置，避免出现开口错位导致数据线无法插入的问题。对于需要将开发板集成到小型设备内部的场景，模型还还原了板体边缘的所有轮廓细节，包括板角的切角、边缘的工艺缺口，在做内部卡槽设计时可以完全贴合板体轮廓，保证装配后板体不会出现晃动。在做散热结构设计时，也可以基于模型上的主芯片位置，对应设计散热片的安装位置与导热垫的尺寸，不需要拆开实物测量芯片位置。整体来看，这个模型完全满足结构设计阶段的所有校验需求，不管是做独立的开发板外壳设计，还是将其作为核心控制模块集成到大型设备的装配体中，都可以提供精准的尺寸参考，减少结构设计阶段的反复修改次数，降低打样失败的风险。
