六位七段数码管显示模组结构设计

　　这款六位七段显示模组，核心面向工业控制类设备的数值可视化需求做结构适配，日常在小型数控装置、通用计数设备、简易参数显示终端上都能见到同类部件的身影，核心作用是把设备采集、运算得到的数字类参数，通过段码点亮的形式直观传递给操作人员，不需要额外搭配复杂的显示解码外设就能完成基础数值输出。从实际使用场景来看，这类显示部件常被嵌入设备操作面板的预留开孔内，和主控板通过排针或者软排线完成信号连接，多数场景下会搭配遮光面罩使用，避免环境强光照射导致显示内容辨识度下降，部分带防尘防水要求的设备上，还会在模组表面覆盖透明PC防护片，阻隔粉尘、水汽侵入显示段面影响使用寿命。

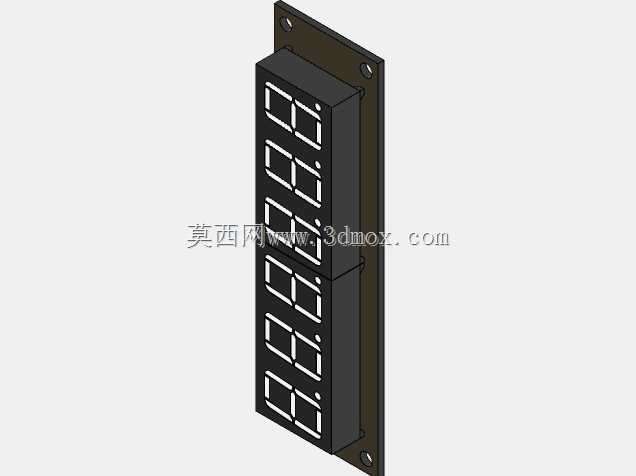

　　设计层面首先考虑的是安装适配性，模组背部带一体化的安装固定耳，两个安装孔位的间距做了通用化适配，匹配市面上多数小型数显面板的开孔尺寸，不需要额外做转接支架就能直接固定在面板内侧，固定耳的厚度做了减薄处理，不会额外占用面板背部的纵深空间，对内部布线空间紧张的小型设备十分友好。显示段面采用0.56英寸的标准段码尺寸，单个数字的显示高度刚好满足操作人员在1米左右的常规操作距离下清晰读取数值，六位的显示位排布紧凑，相邻数字之间预留了均匀的遮光隔条，避免相邻段码点亮时出现光线串扰，导致数字边缘发虚辨识度下降的问题。

　　结构上模组采用黑色阻燃塑壳做主体承载，内部的段码PCB和发光芯片完全被塑壳包裹，仅留出显示段面和背部的接线引脚，塑壳的侧壁做了定位卡槽，装配时可以和面板上的定位筋位卡合，避免长期使用后模组出现移位、歪斜的情况。引脚部分做了标准化的间距设计，匹配TM1637这类常用的段码驱动芯片的接线逻辑，结构设计时特意在引脚根部做了应力释放槽，避免装配插拔排线时引脚受力断裂，也能减少焊接时热量传递到塑壳导致壳体变形的问题。

　　从安装边界来看，模组整体的长宽高尺寸控制得十分紧凑，横向总长度刚好容纳六位数码管的排布，纵向高度和单组段码的尺寸匹配，背部突出面板的厚度不到20毫米，哪怕是内部空间局促的手持式数显设备、小型桌面式控制装置，都能轻松容纳这个模组。塑壳的边缘做了小尺寸的倒角处理，嵌入面板开孔时不会刮伤面板的喷涂层或者漆面，安装耳上的固定孔采用沉孔设计，螺丝锁紧后螺丝头不会突出安装耳表面，不会和背部的布线、其他元器件产生干涉。

　　实际选型使用时，这类显示模组不需要额外做结构二次修改，只要面板开孔尺寸匹配就能直接装配，段码的发光亮度做了均衡设计，既不会因为亮度过高在昏暗车间环境下产生刺眼的问题，也不会因为亮度过低在强光车间环境下看不清显示内容。塑壳选用的材料具备一定的耐温性能，在设备内部常规的工作温度区间内不会出现壳体变形、段码移位的问题，长期连续工作下的结构稳定性可靠，适合各类需要基础数字显示的通用工业设备配套使用。建模过程中对每一处装配间隙都做了公差适配，塑壳和内部PCB的配合间隙控制在合理范围，既不会因为间隙过大导致PCB晃动，也不会因为间隙过小导致装配困难，安装耳的强度也做了结构加强，螺丝锁紧时不会出现固定耳开裂的问题，完全满足批量装配的工艺要求。
