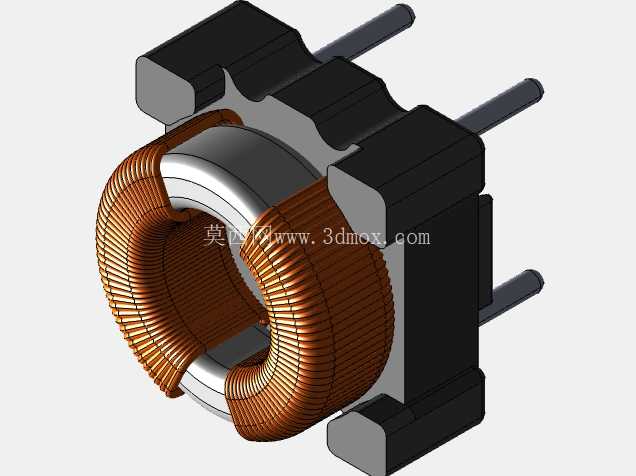

插件式环形共模扼流圈结构设计

在车载电子控制单元的供电端口设计中，共模噪声抑制是EMC测试达标的核心环节，这类插件式环形共模扼流圈，正是针对汽车电控系统的传导干扰抑制需求开发的无源滤波元件，常布置在PCB板的电源输入、CAN总线收发端口位置，用来滤除线路上耦合的共模高频干扰，避免车载电控模块的工作信号被外界电磁噪声干扰，同时也能抑制模块自身工作时向外辐射的电磁杂波，满足车规级电子设备的电磁兼容要求。

从结构设计逻辑来看，这款扼流圈选用闭合环形磁芯作为导磁基体，磁芯本身采用高初始磁导率的软磁铁氧体材质，闭合磁路的结构能最大程度降低漏磁，保证共模干扰信号穿过绕组时获得足够的感抗，而对差模工作信号的衰减控制在极低水平，不会影响供电或通讯信号的正常传输。绕组部分采用高强度漆包铜线沿磁芯环向均匀密绕，双线并绕的绕制方式保证两个绕组的匝数完全一致、绕向对称，这样在差模电流通过时，两个绕组产生的磁场会在磁芯内相互抵消，避免磁芯出现饱和问题，同时也能降低绕组自身的直流电阻，减少供电回路的压降损耗。

外围的绝缘骨架采用耐高温阻燃工程塑料注塑成型，骨架一方面将环形磁芯与绕组完全包覆固定，避免绕组在车载振动环境下出现松散、移位，同时骨架上设计的定位卡槽能精准限定绕组的排布边界，保证每批次产品的绕组位置一致性，降低寄生参数的离散性。骨架底部伸出的两根直插式引脚采用镀锡铜材质，引脚的间距、伸出长度完全符合通用插件元件的PCB安装规范，适配波峰焊的生产工艺，引脚与绕组的出线端采用压接加焊锡的方式固定，避免长期振动环境下出现引线断裂的问题。

从安装边界来看，这款扼流圈的整体外形为带安装底座的方块结构，磁芯部分被骨架完全包裹后，整体的最大外轮廓尺寸适配常规PCB板的元件布局间距，安装时引脚穿过PCB对应的安装孔后焊接固定，元件本体底部与PCB板面预留有微小间隙，既可以避免焊接时的热量直接传导到磁芯造成磁性能衰减，也能预留出清洗、涂覆三防漆的操作空间。在实际选型应用中，这类扼流圈的绕组线径、匝数可以根据端口的工作电流、需要抑制的噪声频段做针对性调整，环形结构的设计也让绕组的散热面积更大，在车载12V/24V供电系统的长时间工作工况下，绕组的温升能控制在材料允许的范围内，不会出现过热导致的绝缘失效问题。

在三维建模过程中，需要重点还原磁芯的环面弧度、绕组的排线纹理、骨架的卡扣结构与引脚的位置度，尤其是绕组部分的建模不能简单用圆环替代，要还原密绕线圈的层叠排布特征，才能准确模拟元件的实际外形，方便PCB布局时做干涉检查，避免结构设计阶段出现元件与周边壳体、接插件的空间冲突。骨架上的分型线、引脚的根部加强结构也需要准确还原，这些细节会直接影响元件安装后的实际占用空间，对于紧凑布局的车载电控模块来说，毫米级的尺寸偏差都可能导致整板装配失败。
