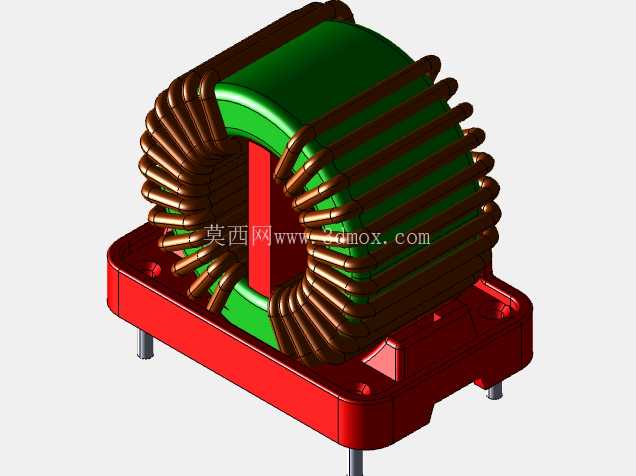

PZ-DBC2215A系列环形共模扼流圈结构设计

在车载电子系统的电磁兼容设计环节中，共模扼流圈是抑制传导类共模干扰的核心被动器件，这款环形结构的共模扼流圈，主要适配汽车冲压模具配套的电控单元供电回路，也可延伸至工业开关电源、新能源车载充电机的输入滤波端口使用。实际装车工况下，车载电控系统会持续受到电机启停、继电器通断产生的高频共模噪声侵扰，这类噪声若沿电源线传导，会干扰周边传感器的信号采集精度，甚至引发电控单元的误触发，该扼流圈通过磁芯与绕组的耦合设计，可对共模干扰信号呈现高阻抗特性，对差模工作电流呈现低阻抗特性，在不影响正常功率传输的前提下，将回路中的共模噪声衰减至合规阈值内。

从结构设计逻辑来看，这款扼流圈选用闭合环形磁芯作为导磁载体，相比EI型、UU型拆分式磁芯，环形磁芯的磁路闭合无气隙，漏磁极低，能够在有限的安装空间内获得更高的电感量，同时避免漏磁对周边敏感器件造成附加干扰。绕组采用双线并绕的排布方式，两组绕组匝数完全一致、绕向对称，确保差模电流流过时两个绕组产生的磁场相互抵消，避免磁芯出现直流偏磁饱和问题，保证额定工作电流下电感量不会出现大幅跌落。磁芯外侧做了绝缘包覆处理，将磁芯与绕组之间做可靠电气隔离，避免绕组漆包线与磁芯棱角接触造成绝缘破损，提升器件的耐压可靠性。

底座采用耐高温工程塑料注塑成型，底座上设置了与磁芯轮廓匹配的限位卡槽，装配时磁芯可直接卡入卡槽完成定位，不需要额外的粘接固定，减少装配工序的同时，也能避免车辆行驶过程中振动导致磁芯移位。底座底部伸出两个金属插针，插针与绕组引出端采用压接加焊锡的方式连接，插针的排布间距符合车载电控板的通用焊盘孔距标准，可直接通过波峰焊完成板级安装，插针的直径与长度经过匹配设计，既保证焊接后的机械固定强度，也避免插针过长导致焊盘处应力集中。底座四个角设置了安装凸台，凸台上预留了固定孔位，针对大电流型号可额外通过螺丝将器件锁固在PCB板上，提升抗振动性能，满足车载场景下的机械可靠性要求。

从安装边界来看，这款扼流圈的整体外形轮廓方正，底座的安装尺寸经过紧凑化设计，最大程度压缩了PCB板上的占用面积，绕组的最高处与底座安装面的垂直距离控制在常规板级器件的限高范围内，不会与机箱内的其他结构件产生干涉。绕组的引出端在底座内部做了规整走线，没有裸露的导线突出器件轮廓，避免装配过程中导线与周边器件发生短路。磁芯与绕组的整体重量经过优化，在满足电感量与电流要求的前提下，尽可能降低器件自重，减少PCB板在振动工况下的受力负荷。

在实际选型应用中，这类环形共模扼流圈的阻抗特性随频率变化的曲线是核心选型依据，设计时针对车载频段的干扰噪声做了绕组排布优化，通过控制绕组的匝间距离与层间排布，调整绕组的寄生电容参数，让器件在数MHz到数十MHz的常用干扰频段内保持较高的阻抗值，兼顾低频段与高频段的滤波效果。磁芯材料选用高初始磁导率的软磁材料，保证低频段的电感量充足，同时通过材料配方调整，降低磁芯在高频下的损耗，避免器件在大电流工作时出现异常温升。绕组漆包线选用耐高温等级的漆包线，满足车载环境下-40℃到125℃的工作温度范围要求，绝缘层的耐电压等级符合车载电子的安规要求，可承受绕组与磁芯、绕组与绕组之间的高压测试不击穿。

在三维建模过程中，需要重点还原磁芯与底座的配合公差，卡槽的尺寸需要预留合理的装配间隙，既要保证磁芯能够顺利卡入，也要避免间隙过大导致磁芯晃动。绕组的建模需要还原双线并绕的排布规律，准确体现绕组的匝间距与绕制层数，为后续的电磁仿真提供准确的结构模型，同时也能验证绕组与底座、磁芯之间是否存在结构干涉。插针的位置度需要严格按照焊盘孔位要求建模，确保生成的工程图能够直接用于PCB封装设计，避免出现安装孔位不匹配的问题。
