是德科技33500B波形发生器结构设计

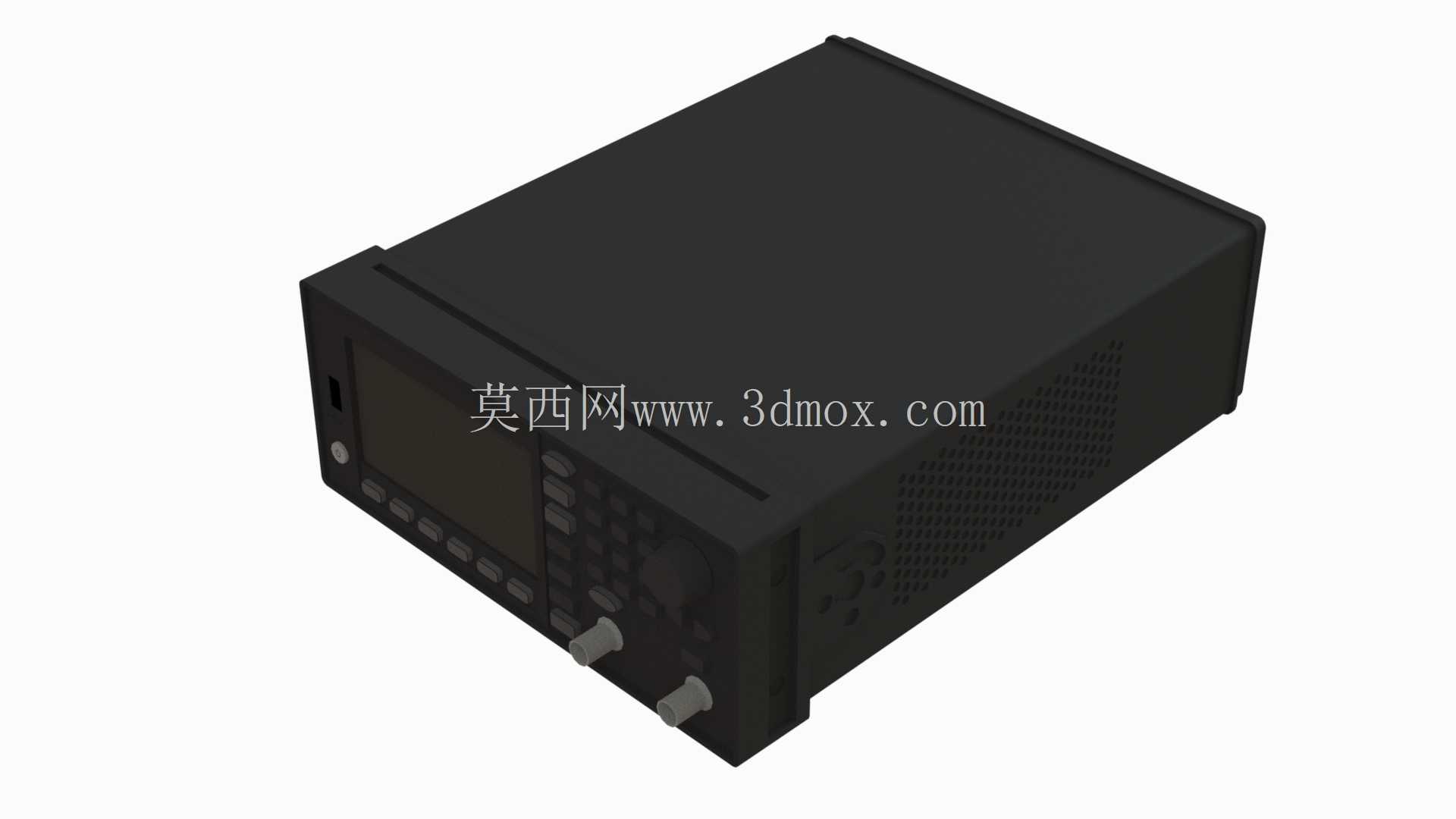

　　在电子实验室、产线功能测试工位、高校电工电子实训台这类场景里，台式波形发生器是常年摆放在操作台面的核心测试设备，Keysight33500B这款机型的三维结构设计，完全围绕长期高频使用的工程需求展开，没有多余的装饰性结构，每一处壳体、接口、操作区的布局都经过实际使用场景的验证。先从安装边界说起，这款设备采用标准台式仪器的半宽机身设计，宽度适配常规19英寸机柜的单舱位安装需求，单独放置在实验台时，机身底部的四个橡胶脚垫高度预留了10mm左右的通风间隙，避免台面液体泼溅时直接渗入机身底部的通风孔，机身深度控制在300mm以内，不会占用过多操作台纵深空间，后方接口区域距离墙面预留至少50mm的走线空间，方便BNC线缆、电源线、通讯线的插拔弯折，不会出现线缆硬折导致的接触不良问题。

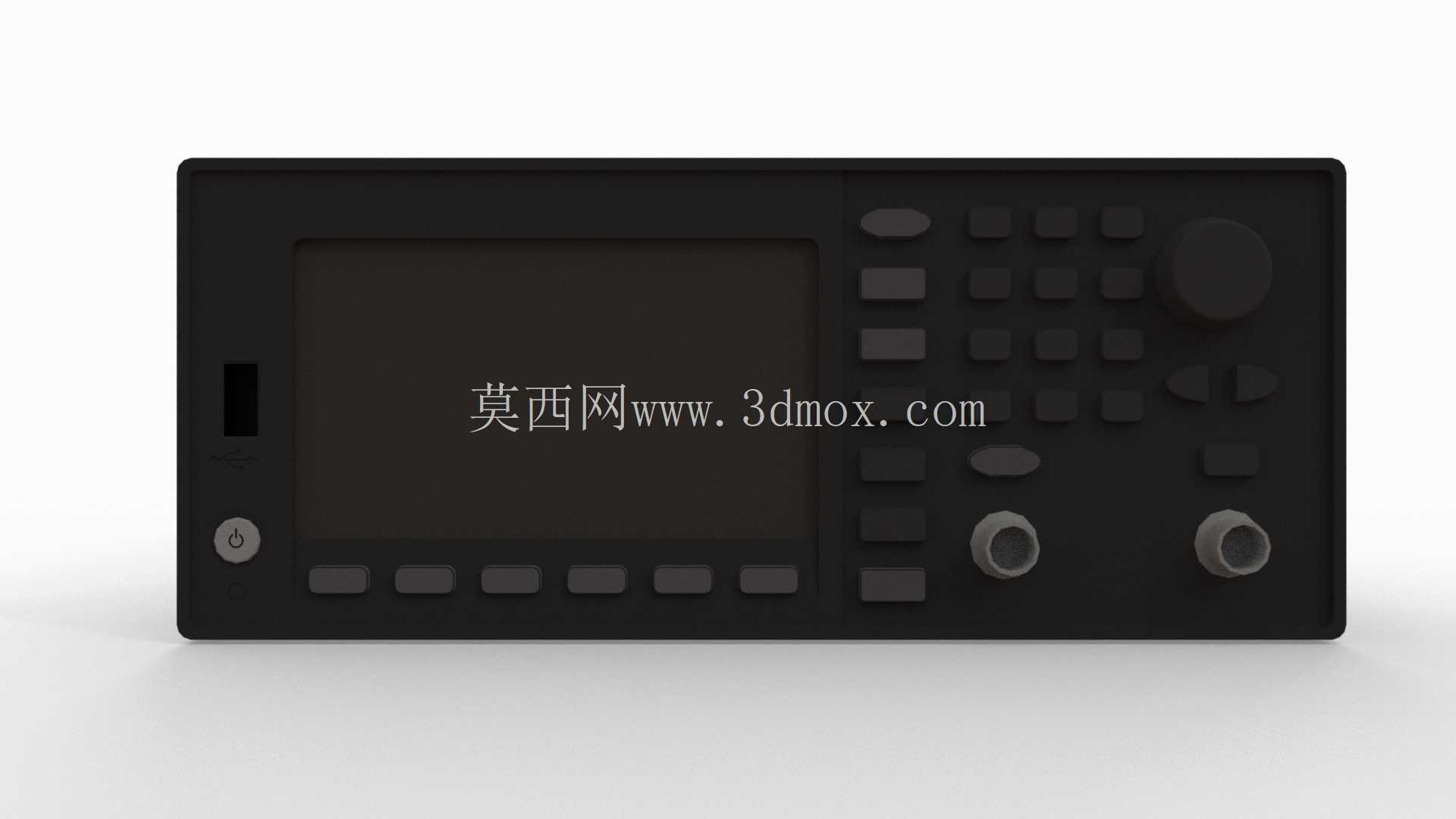

　　机身外壳采用一体弯折的冷轧钢板材质，表面做哑光黑色喷塑处理，既可以屏蔽内部电路产生的电磁干扰，避免输出波形出现杂波，也能抵抗日常使用中螺丝刀、表笔等工具的剐蹭，不会轻易掉漆留痕。正面操作区的布局完全贴合操作人员的使用习惯，左侧是大尺寸液晶显示屏，屏幕倾斜角度做了15度的仰角设计，操作人员坐在工位上视线自然下垂就能看清屏幕上的波形参数、输出幅值、频率信息，不需要俯身调整视角；屏幕下方是功能按键区，按键采用凸起的磨砂硅胶材质，按压力度控制在1.2N左右，戴防静电手环操作时也能清晰感知按键触发反馈，不会出现误触；右侧的旋钮和输出接口做了分区设计，两个BNC输出接口位于操作区最下方，距离台面高度25mm，插拔线缆时手腕可以搭在台面上发力，不会因为悬空操作导致接口松动；调节旋钮采用防滑滚花设计，旋钮直径18mm，微调参数时转动阻尼均匀，粗调时可以按下旋钮切换步进量级，操作逻辑和实际测试流程完全匹配。机身侧面和后部开有矩阵式通风孔，通风孔的开孔直径控制在2mm以内，既可以保证内部功率模块的散热通风，又能防止细小的焊锡渣、导线头掉入机身内部造成电路短路，通风孔的位置避开了内部电路板的走线区域，不会因为长期积灰导致高压区域爬电。从功能适配的结构设计来看，这款波形发生器的内部腔体做了分仓处理，电源模块、信号发生模块、输出放大模块分别位于独立的金属屏蔽仓内，各个仓室之间通过接地弹片和外壳连通，不同模块之间的电磁串扰被降到最低，保证输出波形的失真度满足高精度测试需求。

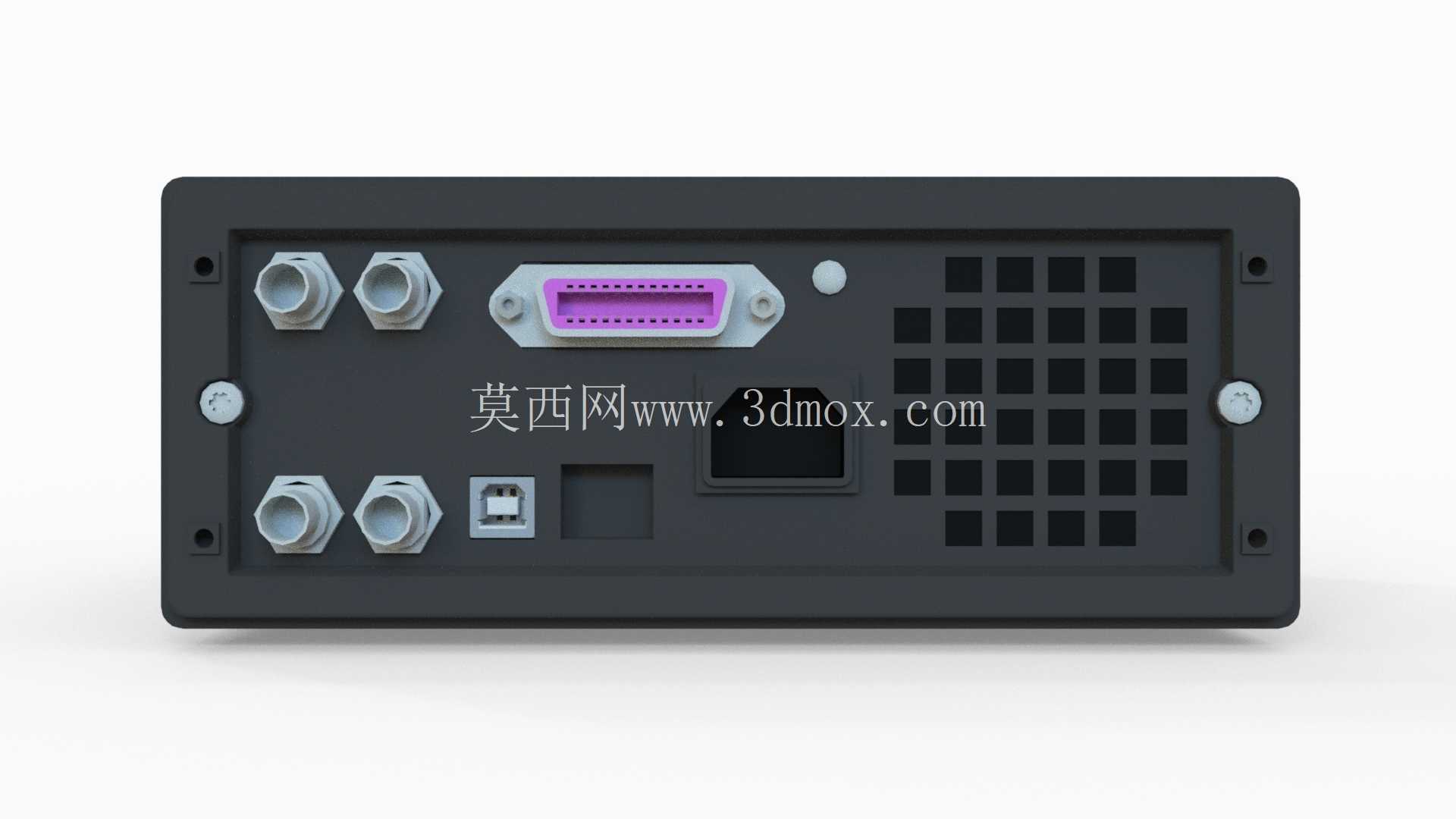

　　在产线自动化测试场景中，这款设备可以通过后部的USB、GPIB接口挂载到自动化测试机架上，机身的安装孔位和标准机架托盘完全适配，不需要额外加工转接件，设备自重控制在3.5kg左右，单人就能完成设备的搬运和机架安装，不需要额外辅助工具。日常维护的结构设计也做了充分考虑，机身顶部的盖板只需要拧下两颗固定螺丝就能拆下，内部的模块化板卡采用插拔式连接，更换故障模块时不需要拆解整个机身，校准接口位于机身侧面的可拆卸盖板内，年度计量校准时不需要拆开整机，只需要打开小盖板就能连接校准设备，大幅降低维护的时间成本。

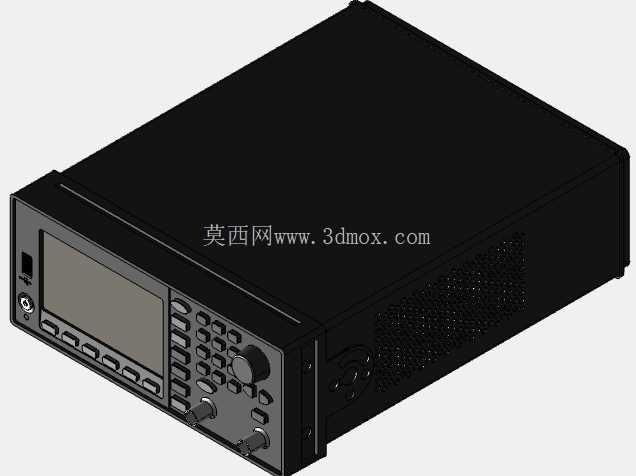

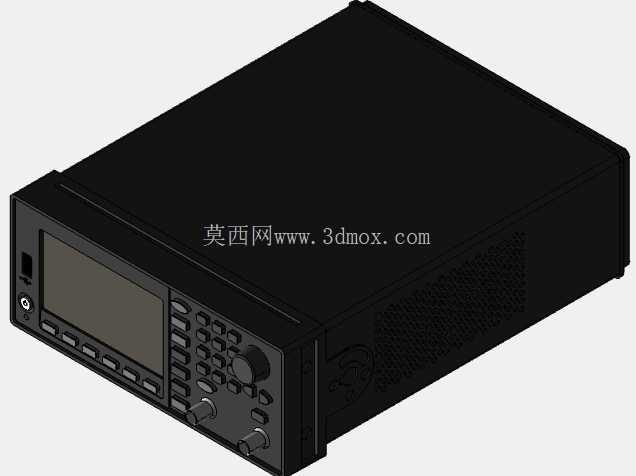

　　在高校实训场景中，设备的边角都做了R3的圆角处理，学生搬运操作时不会被尖锐边角划伤，按键和接口的固定强度做了强化，能够承受高频次的插拔和按压，不会因为学生操作不熟练就出现按键脱落、接口松动的问题。从三维建模的角度来看，这款设备的所有结构特征都完全还原实物的装配关系，壳体的壁厚、卡扣位置、螺丝柱的高度都和实际量产机型一致，做虚拟装配仿真时可以直接用来搭建实验室测试工位的布局模型，也可以用来做自动化测试系统的机架排布模拟，验证线缆弯折半径、操作空间是否满足人机工程要求，不需要再手动测量实物尺寸，大幅提升测试系统搭建的效率。
