适配go-e Gemini充电桩的壁挂式电缆收纳支架

家用交流充电桩的线缆收纳一直是私人充电场景里容易被忽略的细节，不少车主在完成充电后，要么将粗重的充电线缆随意盘放在地面，要么简单搭在充电桩本体上，长期下来不仅线缆外皮容易被地面砂石磨损、被过往车辆碾轧，杂乱的线缆还会绊倒通行人员，在潮湿天气下也存在绝缘层破损带来的安全隐患。这款适配Wallbox go-e Charger Gemini的壁挂式电缆支架，就是针对私人车位、家用车库这类小型充电场景开发的线缆规整部件，核心作用是在非充电状态下为充电线缆提供稳定的承托与规整的收纳空间，让充电区域保持整洁，同时延长充电线缆的使用寿命。

从实际使用场景来看，这款支架主要匹配额定功率7kW-11kW的家用交流充电线缆，也就是常规配置的5米或7米长度type2接口充电线，这类线缆单米重量约0.8kg，满长度盘绕后总重量在4kg-6kg区间，因此支架的承托结构做了针对性的受力优化。支架整体采用壁挂式安装设计，安装基准面为平整的混凝土墙面、实心砖墙或者车库专用的金属立柱，安装孔位采用横向双孔布局，孔距适配常规的膨胀螺栓安装尺寸，安装完成后支架承托面与墙面保持平行，向外延伸的承托深度刚好可以容纳盘绕成圈的充电线缆，不会出现线缆外滑脱落的情况。

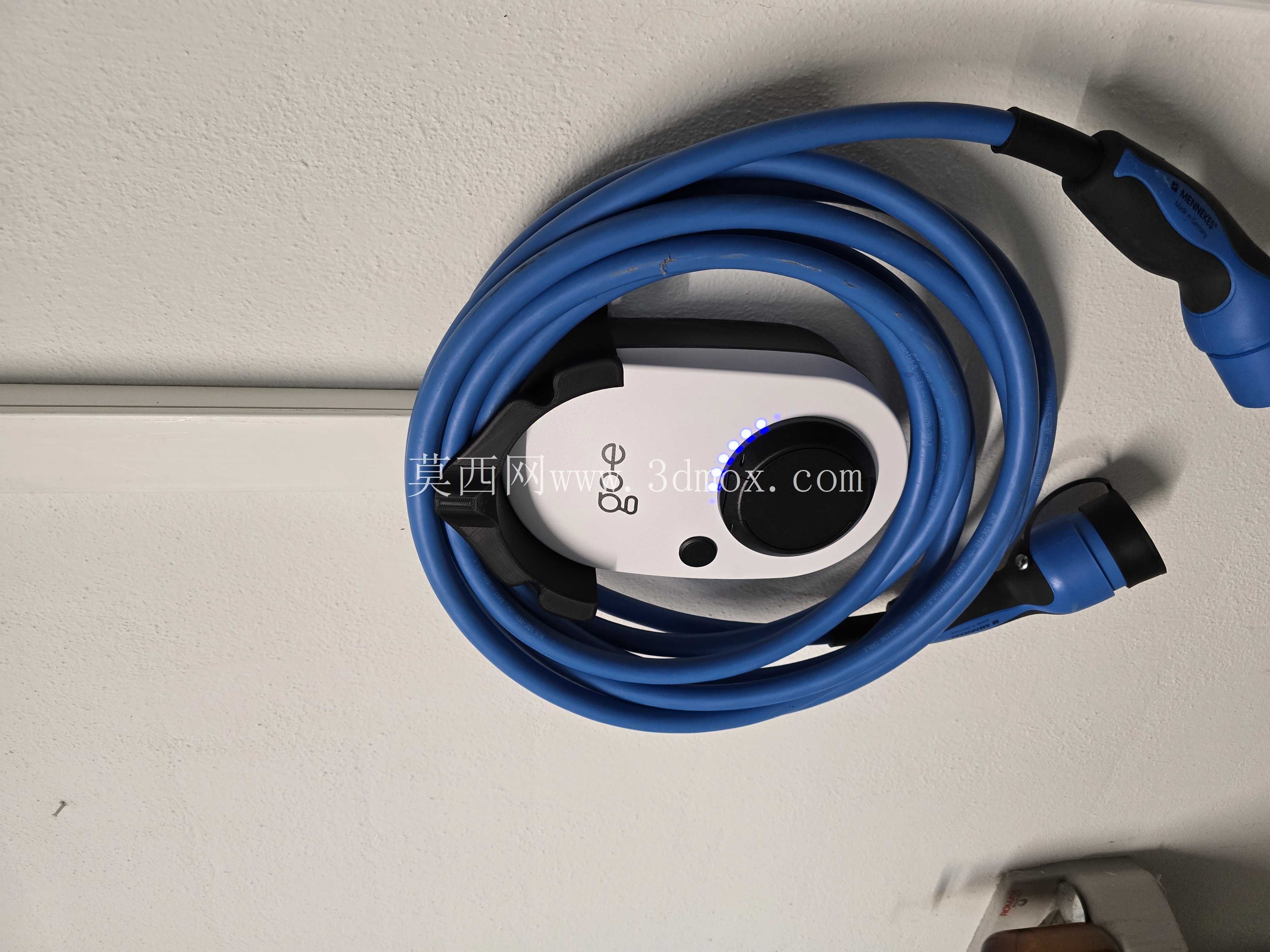

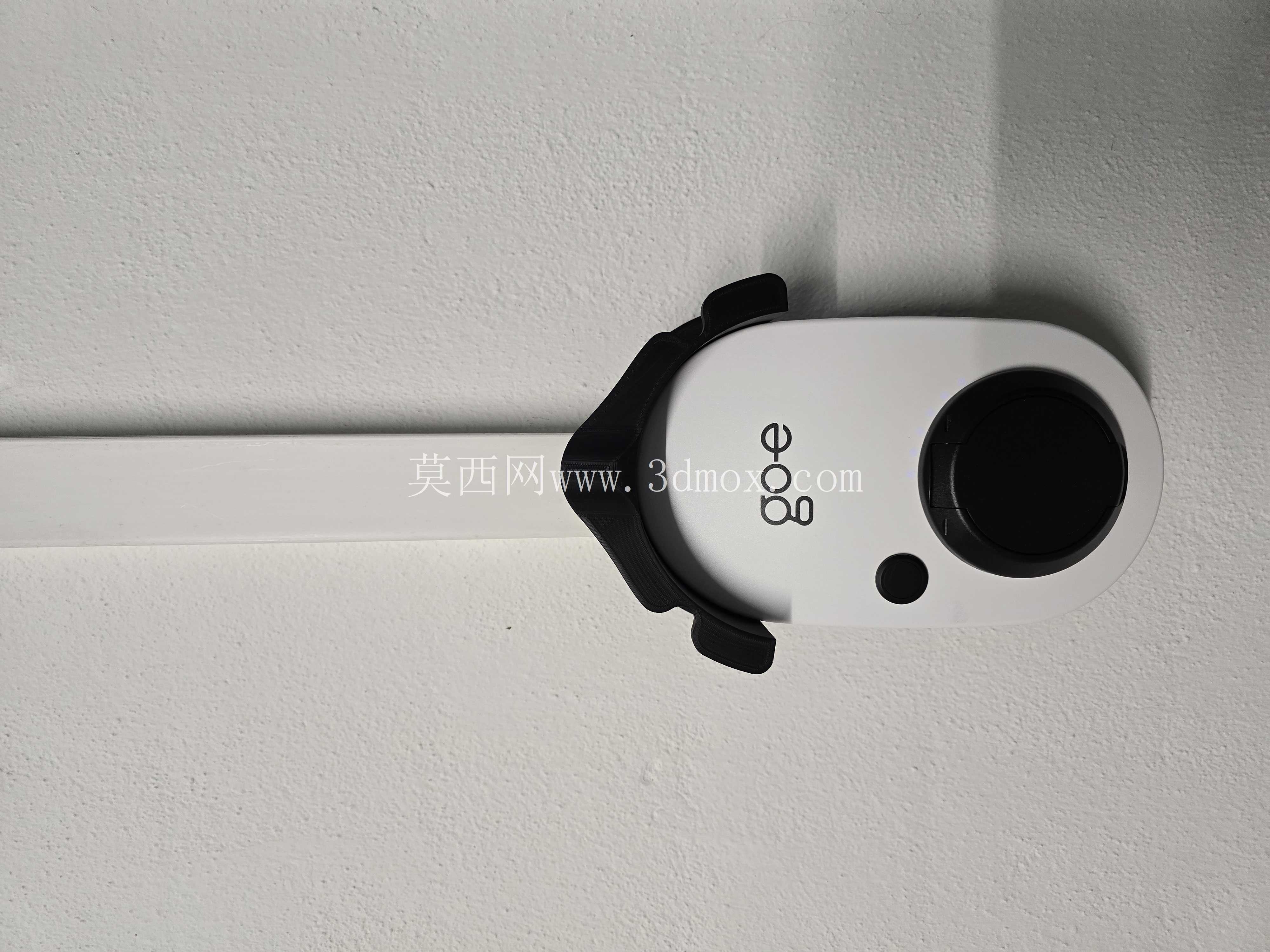

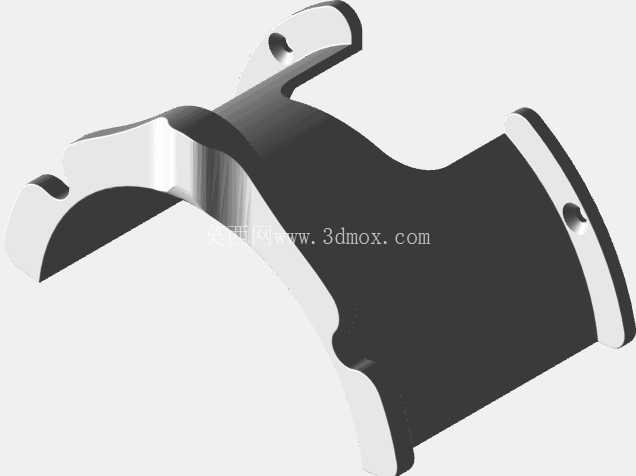

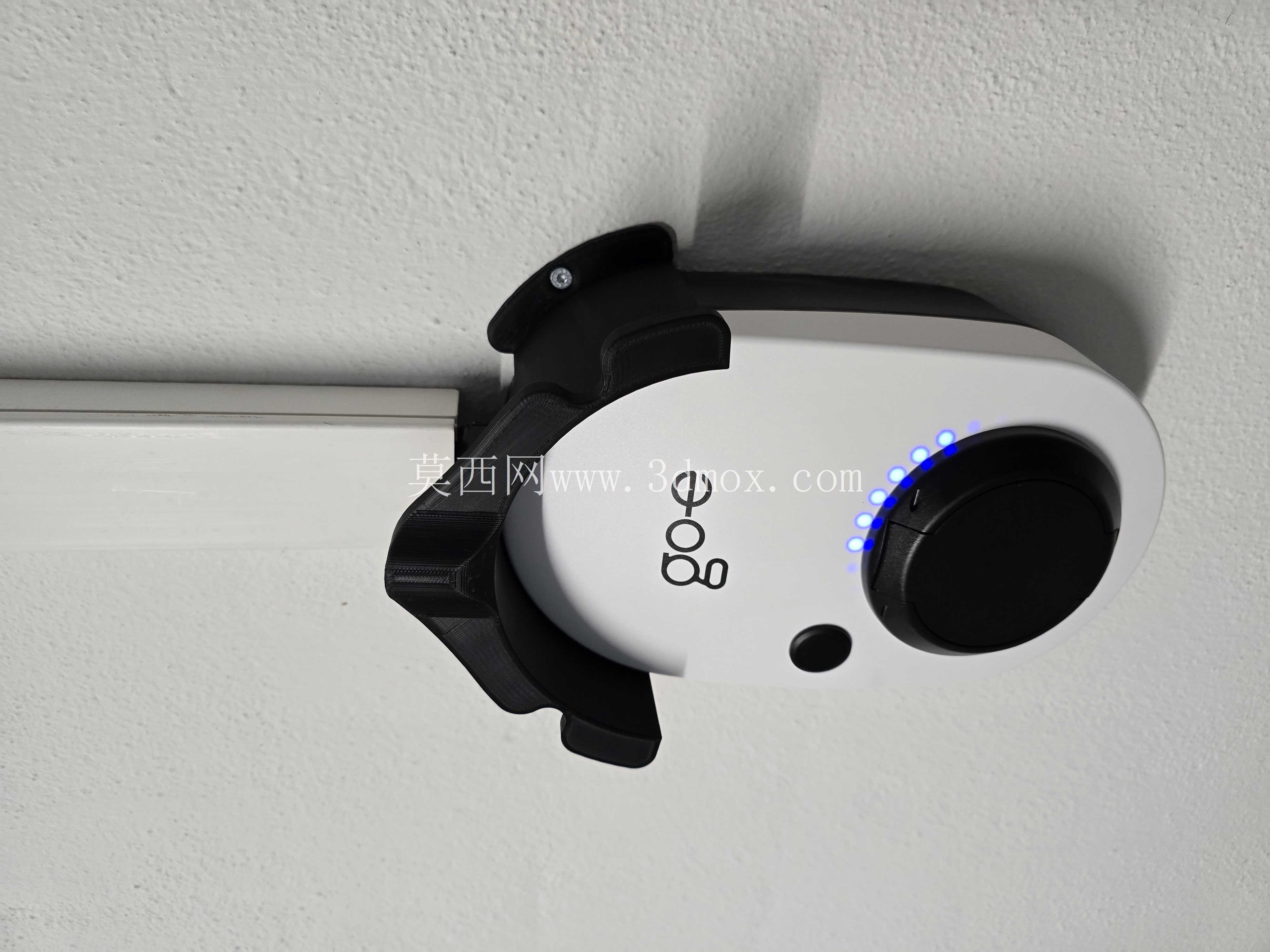

结构设计上，这款支架没有采用传统的开放式挂钩结构，而是做了半包围的弧形承托轮廓，轮廓弧度完全匹配充电线缆盘绕后的自然曲率，当线缆按照顺时针方向盘绕在支架上时，每一圈线缆都能贴合支架的承托面，不会出现局部应力集中弯折的情况——要知道充电线缆内部集成了动力线芯、信号线芯还有接地保护线，长期小角度弯折很容易造成线芯断裂或者信号传输故障，贴合曲率的承托设计能让盘绕后的线缆保持合理的弯曲半径，最小弯曲半径控制在线缆直径的6倍以上，完全符合充电线缆的使用规范。支架中部预留了充电桩本体的安装避让位，也就是说go-e Charger Gemini充电桩主机可以直接固定在支架的中心区域，线缆盘绕后刚好环绕在主机外侧，整体布局紧凑，不会额外占用过多墙面空间，从安装完成后的视觉效果来看，线缆与主机形成一个规整的圆形整体，没有多余的线缆外露。

材质选择上，这款支架采用冲压成型的钣金结构，板材厚度选用2.5mm的冷轧钢板，经过冲压、折弯、焊接工序成型后，表面做了静电喷塑处理，既可以抵御车库环境下的潮气侵蚀，也不会刮伤充电线缆的外皮。支架的边缘位置全部做了卷边钝化处理，没有尖锐的毛刺棱角，用户在盘绕线缆的时候不会被划伤。承托面的底部还做了两个小型的限位凸点，当线缆盘绕到最下方位置时，凸点可以挡住最外圈的线缆，避免线缆因为自重向下滑落。

从安装边界来看，这款支架要求安装面的承重能力不低于20kg，毕竟除了线缆本身的重量，还要考虑用户在插拔充电枪时施加的外力，以及长期使用过程中的震动影响。安装高度建议设置在距离地面1.2m-1.5m的区间，这个高度刚好符合成年人站立操作的舒适高度，用户在盘绕线缆的时候不需要过度弯腰或者抬手，插拔充电枪的时候也能顺手将线缆归置到支架上。支架的整体外轮廓直径约380mm，盘绕5米长度的充电线缆后，整体向外突出墙面的距离约120mm，不会占用车位的通行空间，即使是狭窄的侧边车位，也不会出现开门时碰到支架或者线缆的情况。

在实际使用逻辑上，这款支架完全适配go-e Charger Gemini的使用习惯，充电时用户只需要将盘绕的线缆逐圈取下，拉伸到车辆充电接口位置即可，不需要额外解开绑带或者卡扣；充电完成后，只需要将线缆顺着承托轮廓逐圈盘回，充电枪可以直接卡在支架侧边预留的枪座位置，不需要额外安装独立的充电枪挂座。这种一体化的设计减少了墙面的打孔数量，也让整个充电区域的配件更加统一协调。不同于市面上通用型的线缆挂钩，这款支架的轮廓尺寸完全匹配对应型号充电桩的尺寸，安装后充电桩主机与支架的贴合度很高，没有多余的缝隙，不会出现积灰或者蚊虫藏匿的问题。

从结构设计的细节来看，支架的安装孔位做了长圆孔设计，安装时可以在小范围内调整水平位置，降低了安装时的打孔精度要求，即使打孔位置出现几毫米的偏差，也能通过长圆孔调整到合适的位置，保证充电桩主机安装水平。支架与墙面接触的位置还贴有缓冲泡棉条，既可以避免安装时刮伤墙面漆面，也能填补墙面不平整带来的间隙，让支架安装后更加稳固，不会因为长期受力出现松动异响。承托面的弧度经过多次调整，既保证了线缆盘绕时的贴合度，也不会因为弧度过大导致线缆卡滞，取放线缆的时候都非常顺畅，没有卡顿感。
