微型金属齿轮舵机转向执行机构

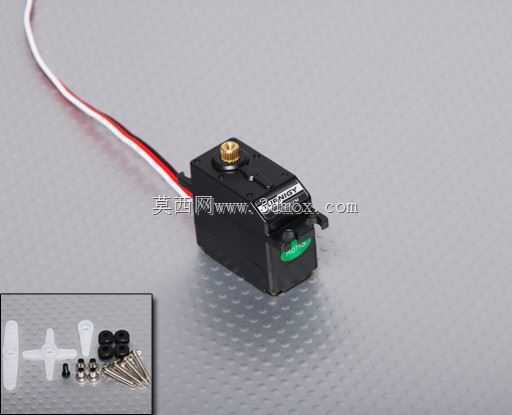

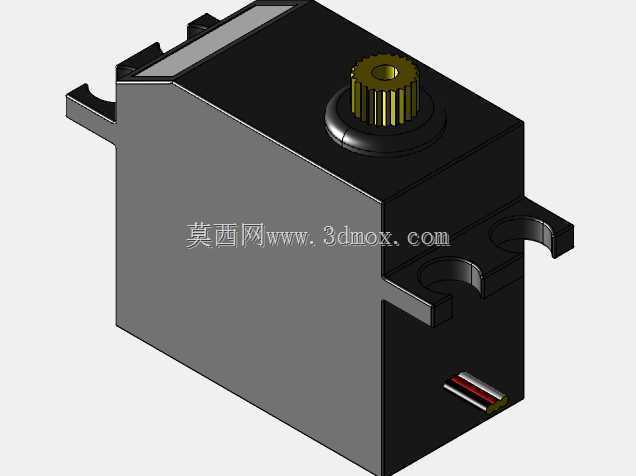

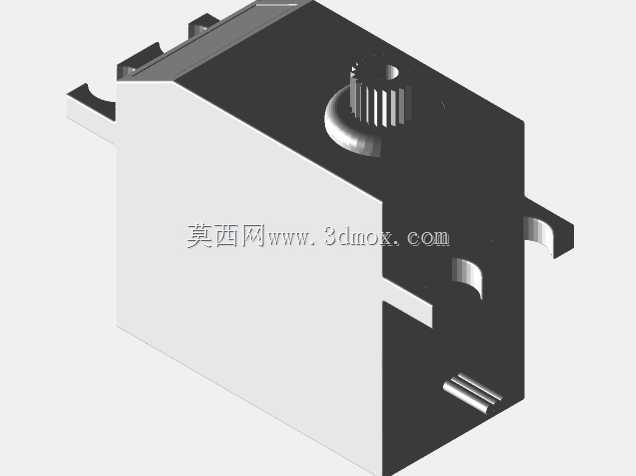

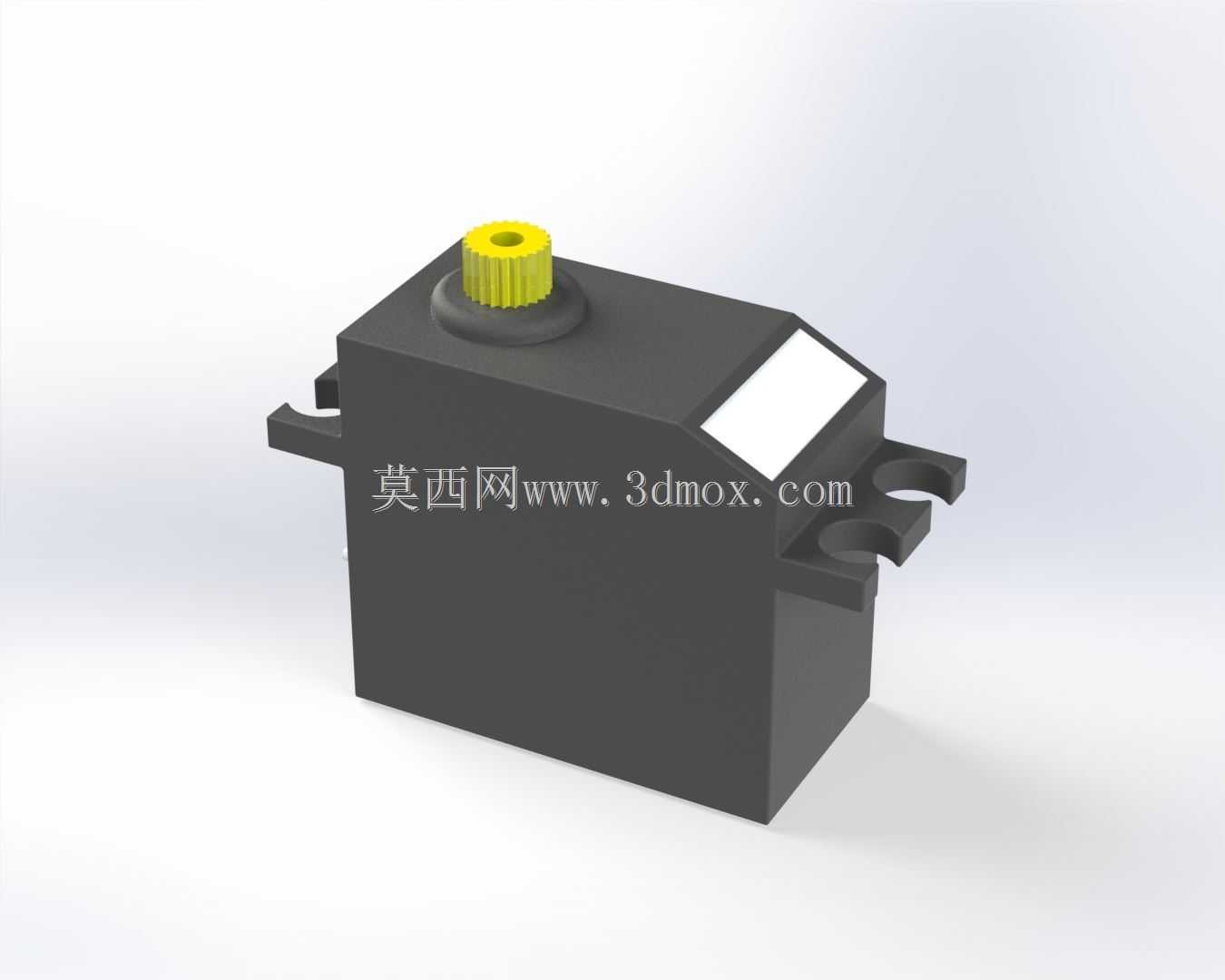

　　这套微型舵机执行机构的三维数模，完整还原了遥控模型转向系统末端驱动单元的全部结构细节，整体采用紧凑型方盒壳体布局，主体尺寸控制在42×28×15mm区间，整机自重仅26g，是专门为小比例遥控车、小型航模舵面控制、轻载机器人关节转向场景开发的角度执行部件。数模建模过程中优先还原了实装装配的全部边界特征：壳体两侧伸出带安装孔的固定耳，耳位开孔间距、孔位倒角都和实物安装尺寸完全匹配，结构工程师在做整车布局时，可以直接调取该数模核对底盘安装位的预留空间，不需要二次测量实物就能完成安装孔位对位、周边走线间隙校验，避免后期装配出现舵机与底盘悬挂部件、电路板走线干涉的问题。

　　从功能特性来看，该舵机额定输出扭矩为3.0kg-cm，空载动作速度为0.14秒每60度转角，内部减速级全部采用金属齿轮材质，和普通塑料齿轮舵机相比，抗冲击负载能力明显提升，在遥控车越野颠簸、频繁打方向的工况下，不会出现齿轮崩齿、扫齿导致的转向失效问题。数模顶部完整还原了金属输出齿盘的齿形结构，齿盘中心的标准舵机花键尺寸符合通用航模舵机安装规范，配套的转向摇臂、舵机盘都可以直接通用标准配件，不需要定制转接结构。壳体侧面引出的三线信号电源线束，数模里也做出了红黑信号三色线的排布与出线槽位置，布局时可以提前规划线束走向，预留出线弯折空间，避免舵机往复转动过程中拉扯线材。

　　设计思路上，这款舵机走的是小体积、高可靠性的轻量化路线，壳体采用上下扣合的封闭式结构，既可以阻挡模型行驶过程中溅入的泥水、灰尘，也能给内部减速齿轮组、驱动电路板提供足够的支撑刚度。两侧的安装耳做了加厚凸台处理，螺丝锁附时不会因为拧紧力过大导致壳体开裂，顶部输出轴位置做了凸起的轴座结构，承受径向冲击载荷时可以把力直接传递到壳体主框架，不会把冲击力全部作用在内部齿轮轴上。实际选型应用中，这类舵机除了遥控模型的转向、油门控制之外，也常被用在小型自动化机械的限位拨动、微型云台角度调整、教学机器人关节摆动场景，数模把所有外部装配特征都做了1:1还原，设计人员做机构干涉检查、运动仿真时，可以直接模拟舵机转动过程中摇臂的摆动行程，核对整个转向连杆机构的活动范围，确认左右最大转角下不会和周边零部件发生碰撞，提前在设计阶段排除行程不足、运动干涉的隐患。
