双孔安装板式电源变压器冷却结构

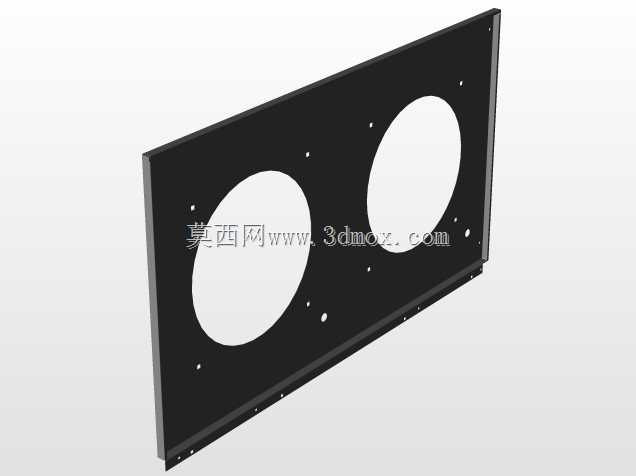

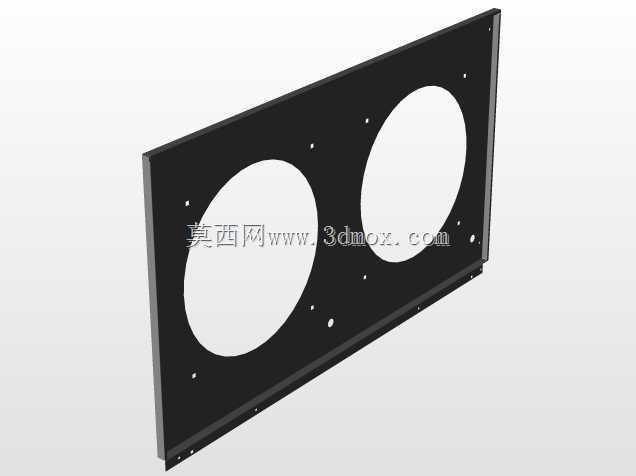

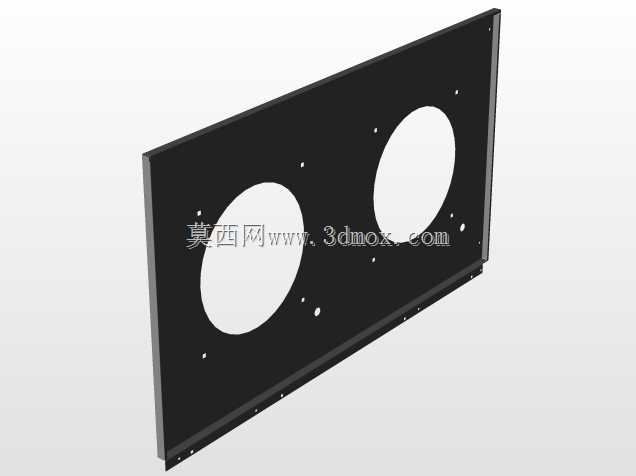

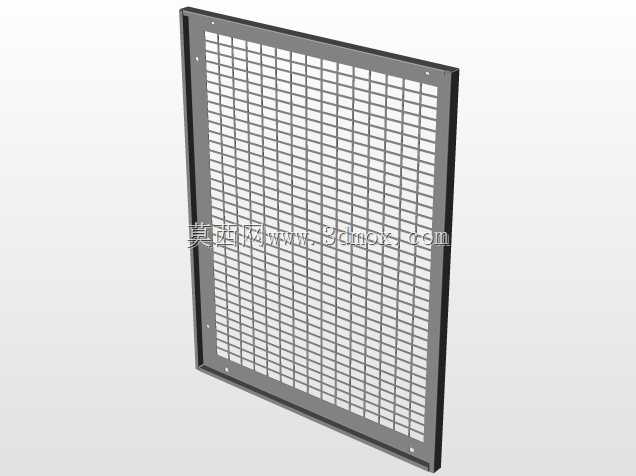

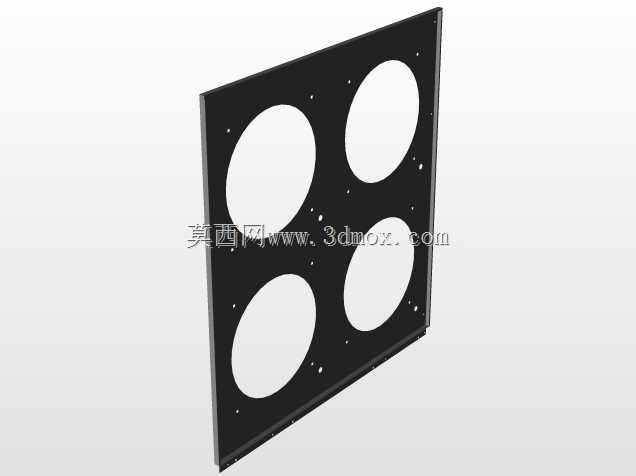

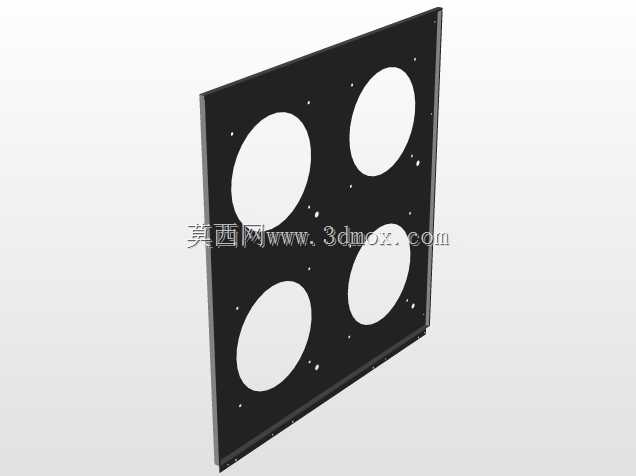

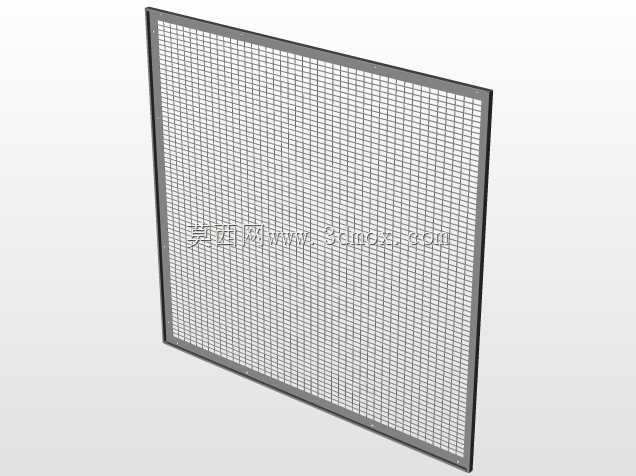

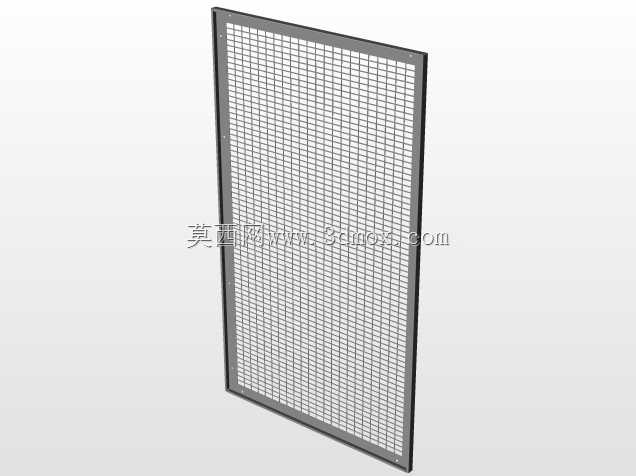

　　在输配电系统的电源变压器运维场景里，冷却结构的可靠性直接决定整台设备的负载承载能力与连续运行寿命，尤其是户内安装的干式电源变压器，没有油浸式结构的绝缘油作为换热介质，所有绕组、铁芯产生的焦耳热都需要通过配套的风冷换热结构导出，避免核心部件长期处于超温工况下出现绝缘老化、绕组匝间短路等故障。本次设计的板式冷却结构，就是针对中小容量干式电源变压器的风冷安装需求开发的配套承载换热板，整体采用薄钢板折弯成型的板式结构，板体上预留的两个大直径圆形开孔，是为了匹配轴流冷却风机的安装尺寸，风机嵌入开孔后可以直接将冷风导向变压器的铁芯与绕组表面，形成定向的强制对流风道，减少风阻损耗，提升换热效率。

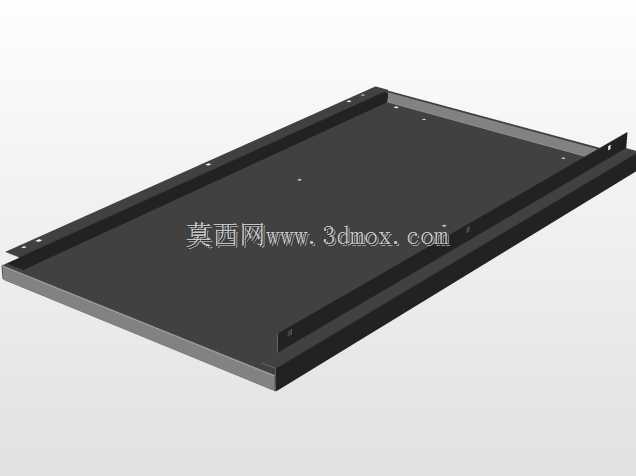

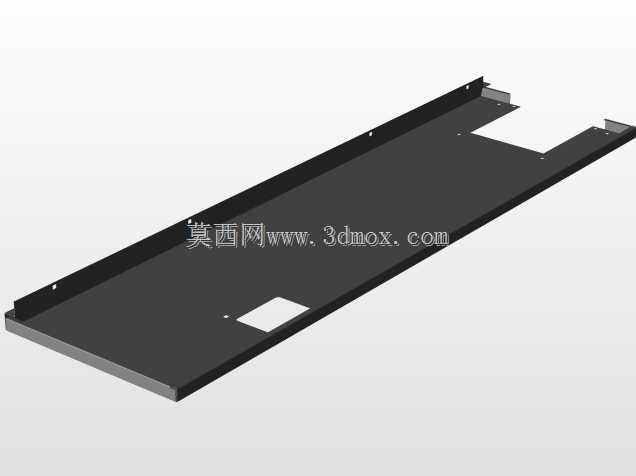

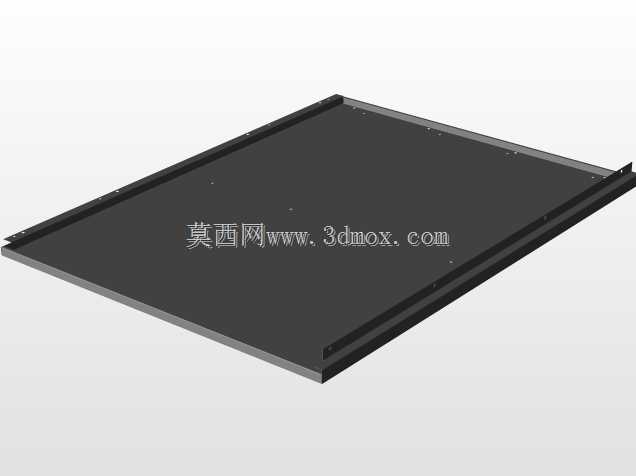

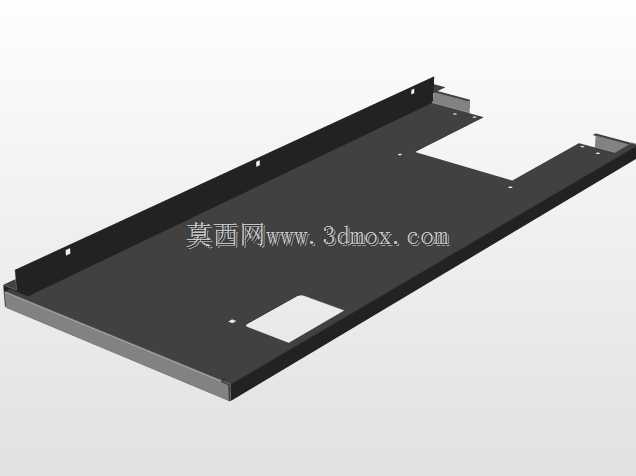

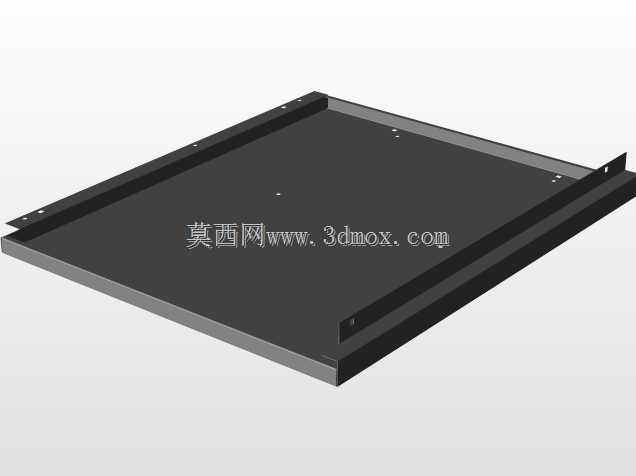

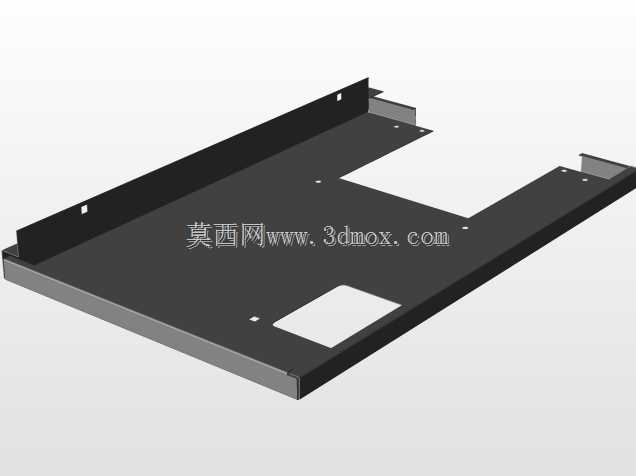

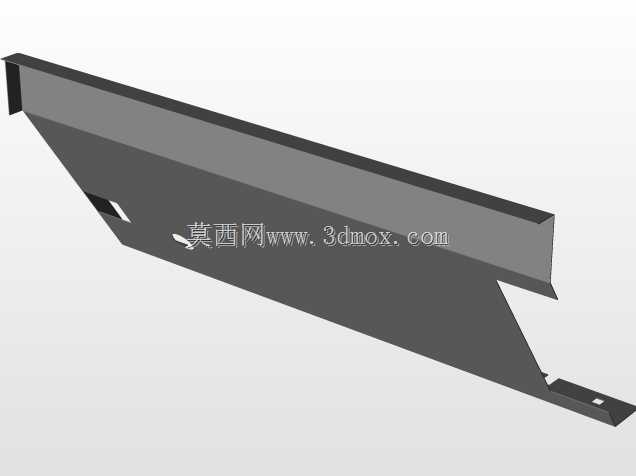

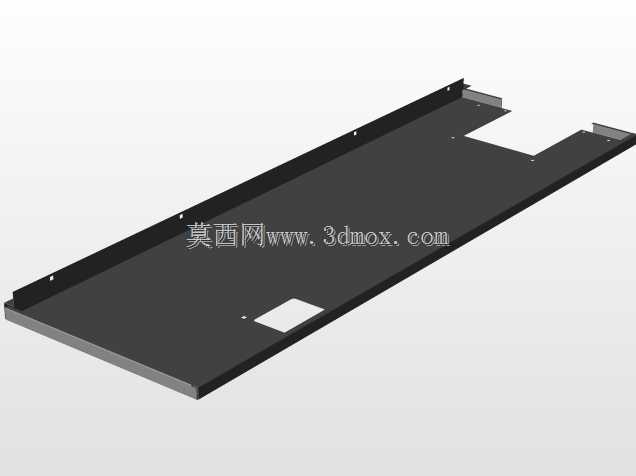

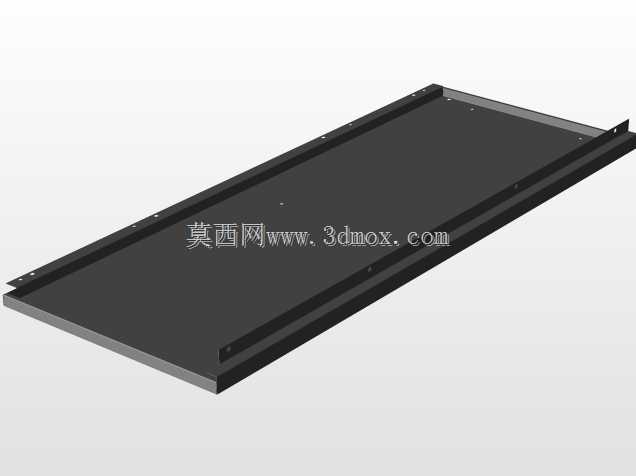

　　从结构设计的逻辑来看，这块冷却板首先承担的是风机安装承载的功能，板体边缘做了90度折弯翻边，一方面提升整块薄板的结构刚度，避免风机运行时产生的振动导致板体共振变形，另一方面翻边上预留的均匀分布的小孔，是用来将整个冷却组件固定在变压器壳体的对应安装位上，安装时可以通过这些孔位调整板体与变压器发热核心的间距，保证风机出风可以完全覆盖绕组的发热区域，不会出现气流旁通的问题。板面上除了两个大直径风机安装孔之外，还分布了多个小直径的定位孔，这些孔位一部分是用来固定风机本身，通过螺栓将风机锁紧在板体上，保证风机运行时的同轴度，减少振动噪音；另一部分小孔是用来走线固定，将风机的供电线缆通过线卡固定在板体背面，避免线缆被风机叶轮剐蹭，同时也让整个冷却组件的布线更加规整，方便后期的检修维护。

　　在实际安装边界的考量上，这块冷却板的平面尺寸完全匹配对应容量变压器的端面尺寸，安装后不会超出变压器壳体的外轮廓，不会额外增加设备的整体占地尺寸，适配户内配电房、机柜内部等安装空间紧凑的场景。板体的厚度选择经过刚度校核，在满足风机承重、抗振动要求的前提下尽可能降低板材厚度，控制整个冷却组件的自重，减少对变压器壳体的载荷压力。两个风机安装孔的中心距经过风道仿真验证，保证两台风机同时运行时的出风范围可以完全覆盖变压器铁芯与高低压绕组的整个发热面，不会出现散热死角，避免局部区域温度过高影响绝缘寿命。

　　从实际使用的角度来说，这种板式冷却结构相比传统的框架式风机安装架，加工难度更低，只需要通过激光切割下料、数控折弯两道主要工序就可以完成成型，不需要额外的焊接工序，加工精度更容易保证，批量生产时的一致性更好。板体的平整表面也方便做表面防腐喷涂处理，适配配电房内可能存在的潮湿、多尘的使用环境，延长结构件的使用寿命。在日常运维过程中，如果需要更换风机，只需要松开板面上固定风机的螺栓就可以直接从正面拆下风机，不需要将整个冷却板从变压器上拆除，大幅降低了后期维护的操作难度，减少运维停机时间。

　　在结构细节处理上，所有开孔的边缘都做了去毛刺处理，风机安装孔的边缘还做了微小的翻边导向，方便风机安装时快速定位，也避免安装过程中锋利的板边割伤安装人员的手部或者损坏风机的线缆。板体折弯处的圆角半径经过优化，既避免折弯时出现板材开裂的问题，也不会因为圆角过大导致安装时出现配合间隙，影响结构的安装密封性，减少气流从缝隙处泄漏的问题，保证风机输出的冷风全部进入变压器的散热通道，提升冷却效率。这种结构设计也可以根据不同容量变压器的散热需求，调整板体的尺寸以及风机安装孔的数量、直径，适配不同功率等级的变压器冷却需求，具备一定的通用拓展性。
