金属钥匙扣多工位连续冲压成型模具

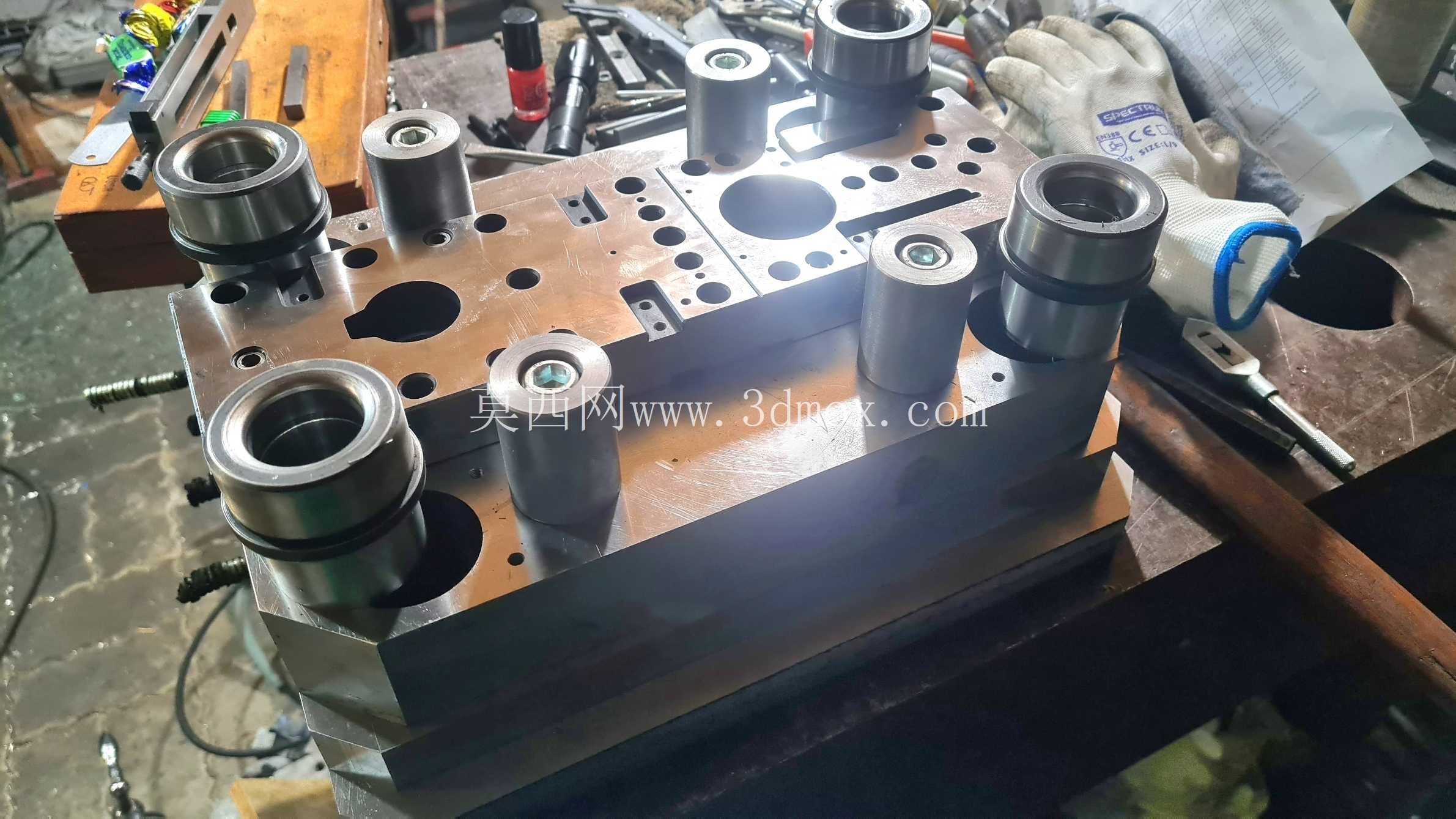

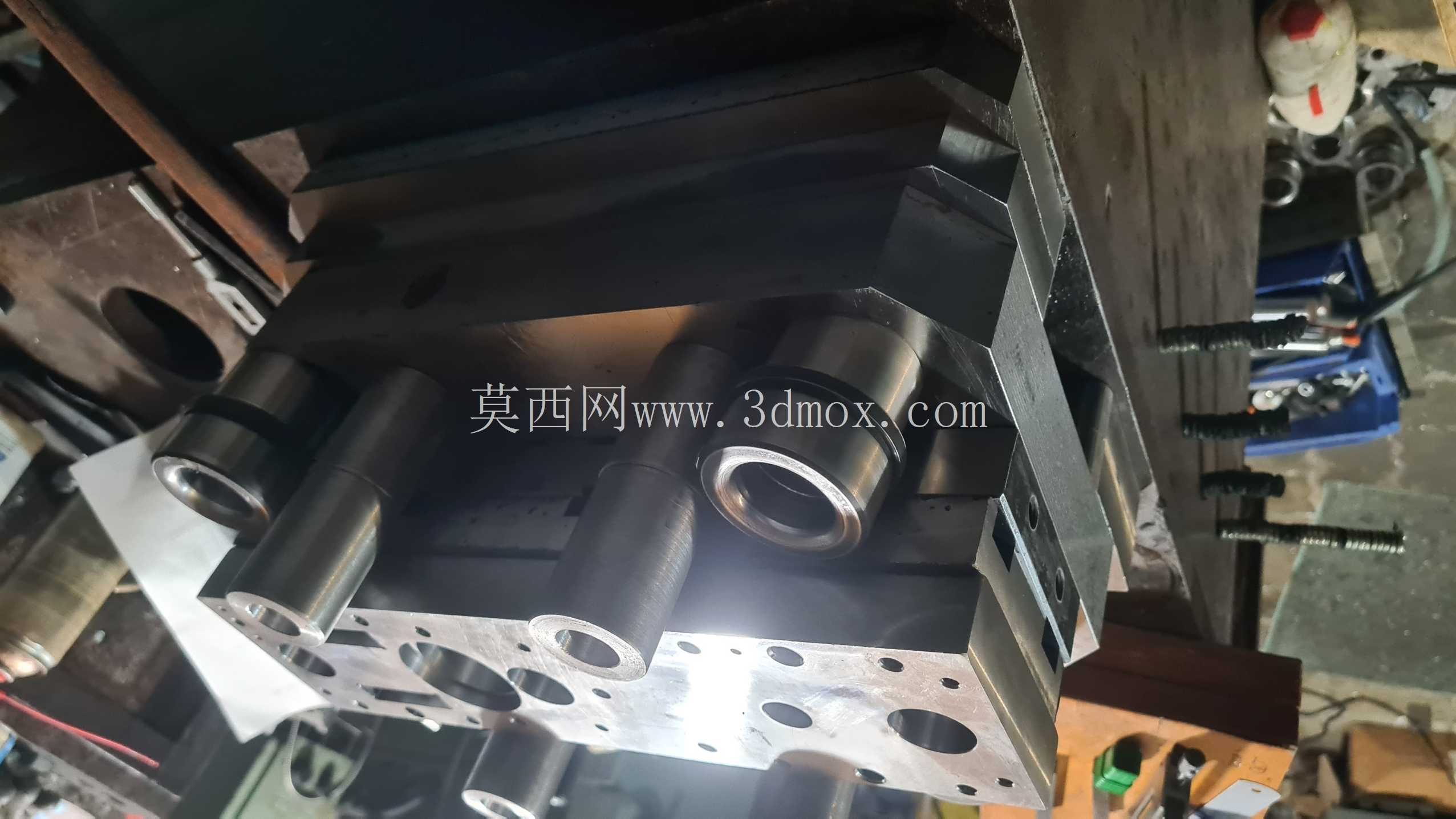

这套冲压成型工装主要面向薄型不锈钢五金饰件的批量冲制需求，适配常规开式机械压力机的安装接口，可直接完成金属钥匙扣类环形带挂孔零件的全工序连续加工，无需后续单工序二次定位补加工。整套模具采用标准后侧导柱模架结构，上下模座选用45号钢调质处理，导柱导套配合间隙控制在0.02mm以内，保证连续冲压过程中上下模的对中精度，避免长期冲裁过程中出现啃模、毛刺超差的问题。

从实际生产场景来看，这类带皮饰包裹的金属钥匙扣配件，日常多用于箱包挂饰、礼品定制、文创周边的五金配套件生产，单批次订单量通常在数万到数十万件不等，采用单工序模生产需要多次定位、多次转运，不仅人工成本高，多次定位带来的尺寸累积误差也会直接导致成品率下降，这套连续模的设计就是针对这类长条形薄料的连续加工痛点，在模具进料端设置了适配2000mm长卷材的导料槽，搭配侧刃粗定位与导正销精定位结构，送料步距误差可控制在0.015mm以内，保证每一步冲切的位置精度。

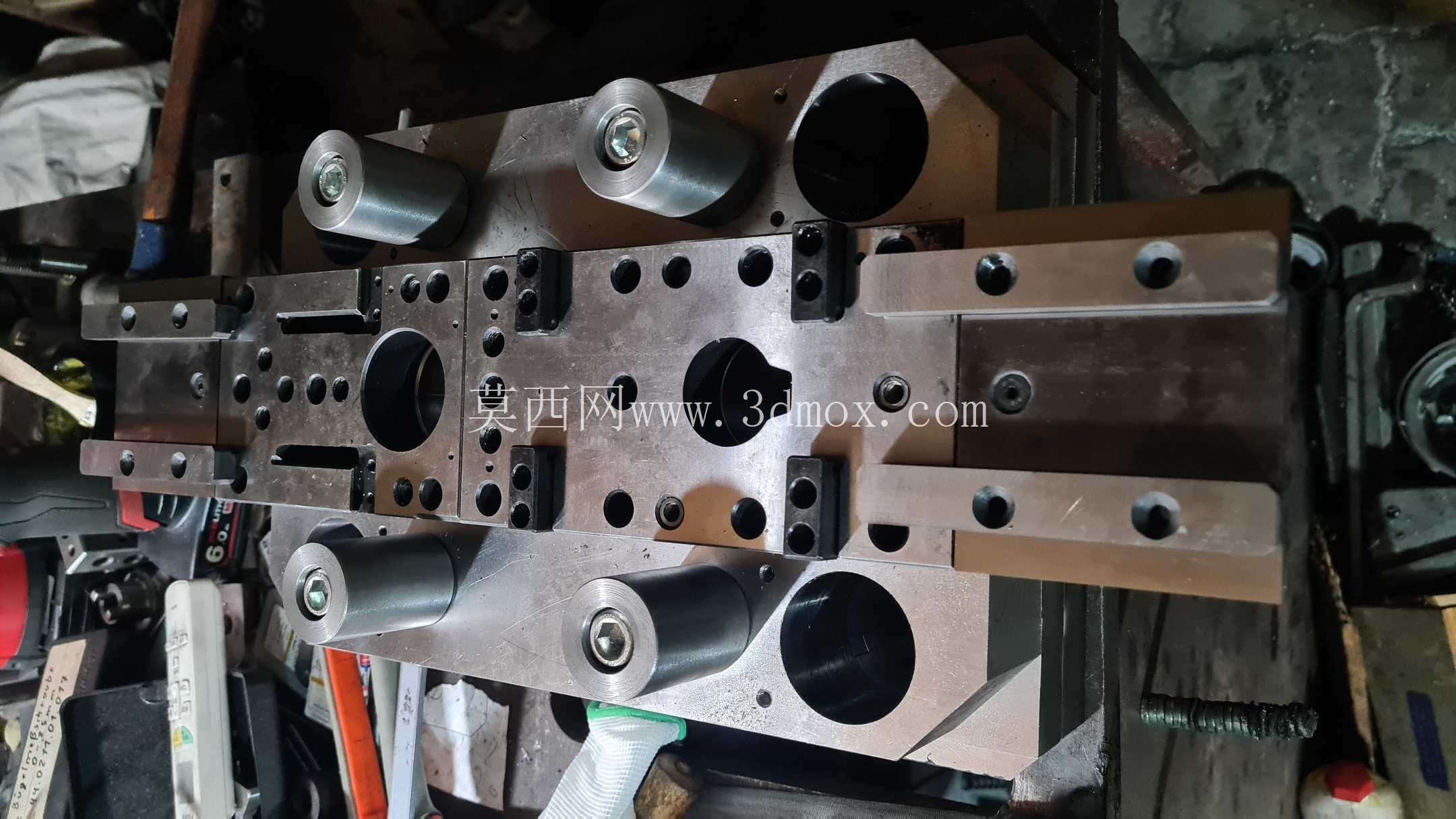

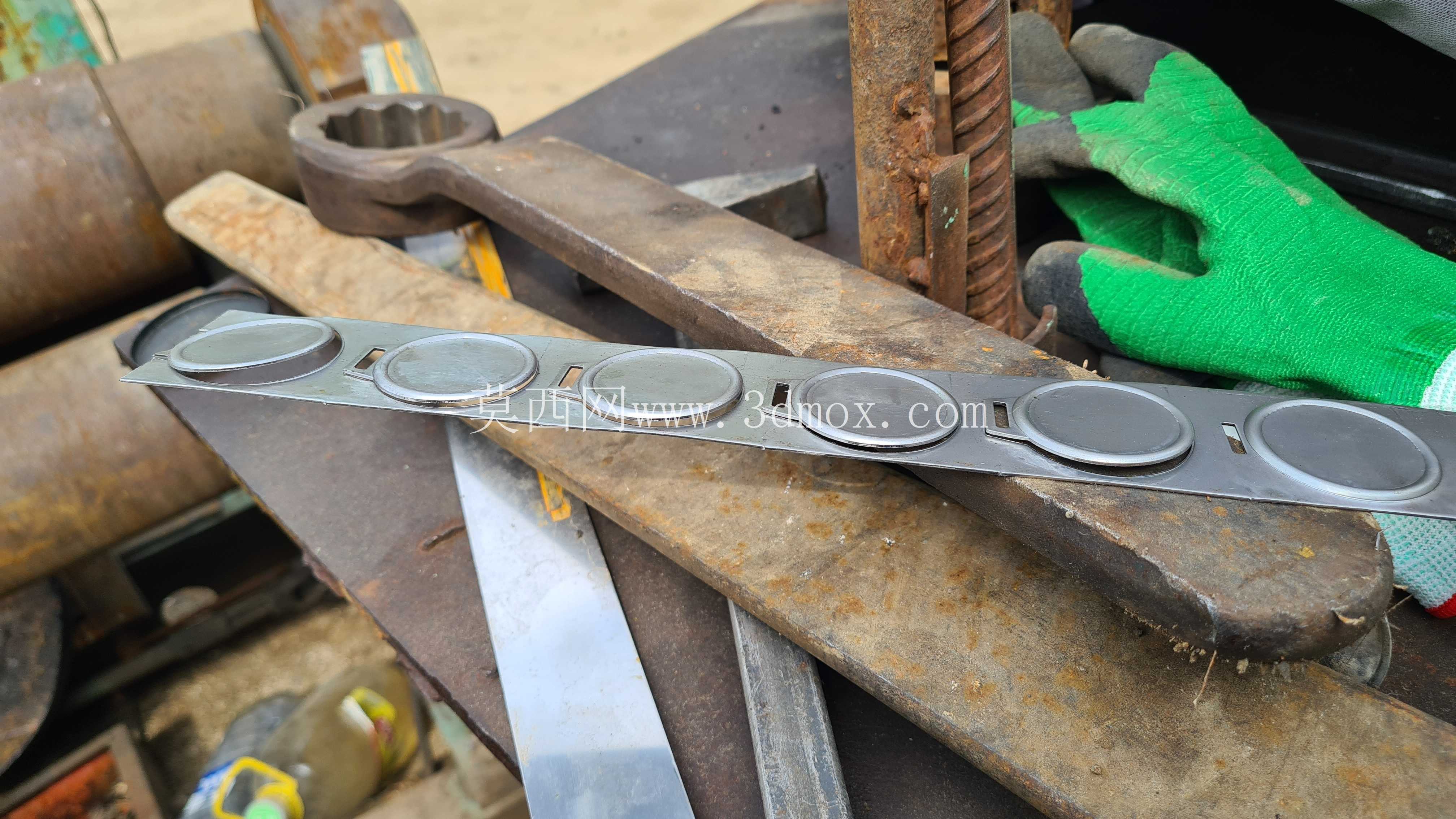

模具的工序排布遵循经典连续冲压的设计逻辑，第一步完成条料的侧刃冲切与导正孔加工，为后续步距送料提供定位基准；第二步完成钥匙扣内圈挂孔的冲裁，提前冲出挂接用的通孔，避免成型后冲孔导致零件变形；第三步完成钥匙扣外圈轮廓的分步冲切，考虑到1mm厚不锈钢的冲裁力需求，将外圈轮廓拆分到两个工位完成冲切，降低单次冲裁的瞬时冲压力，避免压力机吨位不足导致的闷车问题；最后一步完成成品与载体条料的分离，成品直接从下模座的落料孔滑出，剩余的载体废料通过模具末端的导料板引导至废料收集装置，全程无需人工手动取件，可搭配自动送料机实现无人化连续生产。

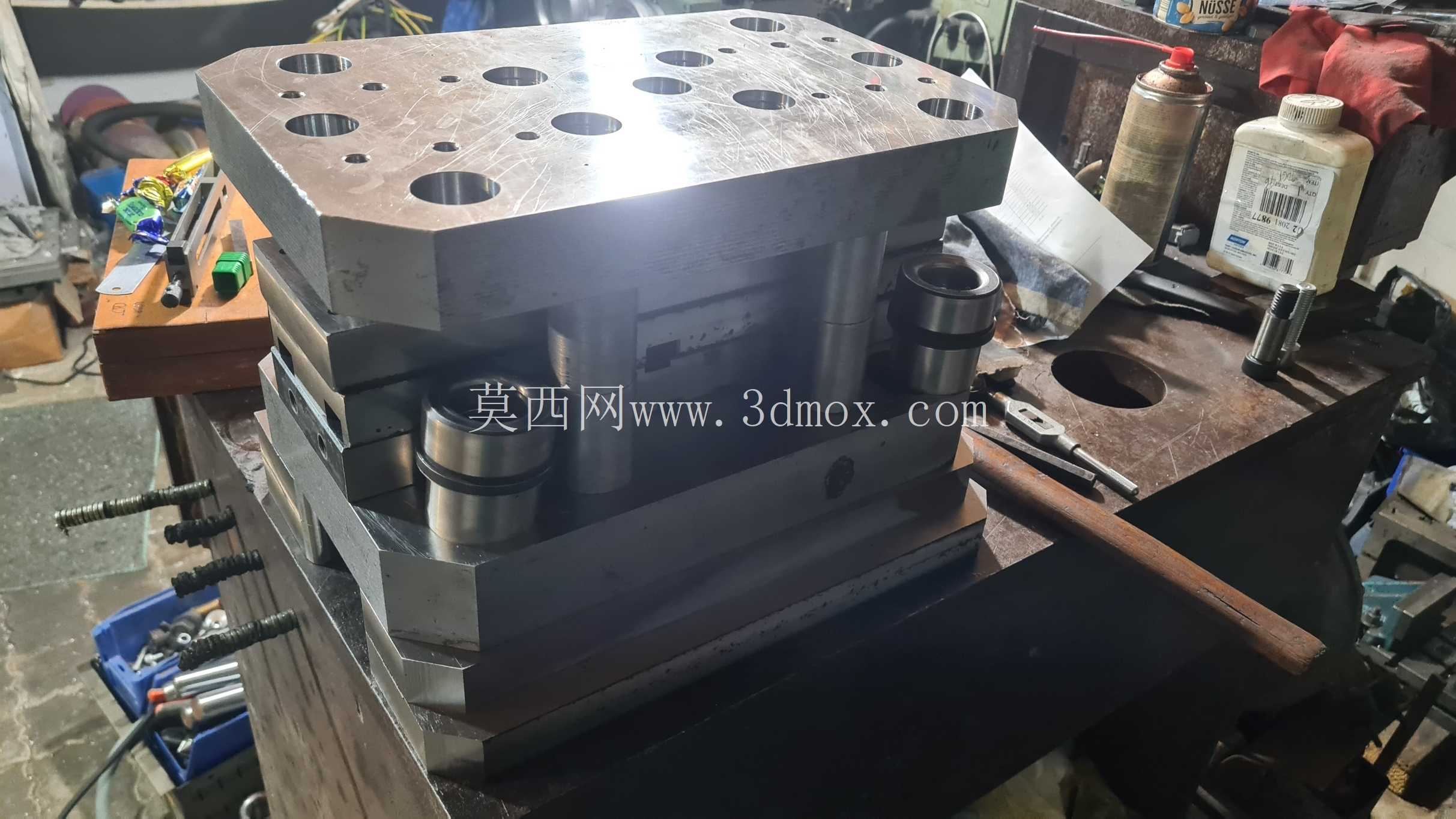

考虑到不锈钢材料冲裁过程中粘模、磨损快的问题，所有与料带接触的冲裁凹模、凸模镶件均采用Cr12MoV材料淬火处理，硬度达到HRC58-62，刃口部位做了0.1mm的圆角过渡处理，减少冲裁过程中的应力集中，延长镶件的使用寿命；同时在模具上模座设置了集中式润滑油路，可在连续冲压过程中自动对冲头、导正销部位喷涂冲压润滑油，降低冲裁阻力，减少零件毛刺的产生。模具的安装边界完全适配常规160吨开式压力机的工作台尺寸，上下模座的安装槽、压板固定位均按照通用压力机标准设计，无需额外加工转接板即可完成装夹，模架闭合高度控制在320mm，符合多数中小型冲压车间的设备参数范围。

在出料端额外设置的限位挡料机构，主要是针对长料带加工时的尾料浪费问题，当条料送进到末端剩余长度不足一个步距时，限位机构会触发送料机停止信号，同时配合模具内的顶料结构将剩余尾料自动推出，避免尾料遗留在模腔内导致的模具损坏，也能将材料利用率提升5%左右，对于不锈钢这类单价较高的冲压材料来说，长期批量生产下能节省可观的材料成本。模具的卸料板采用弹性卸料结构，搭配矩形矩形弹簧提供卸料力，保证冲裁完成后料带能顺利从凸模上脱离，不会出现带料上翘的问题，卸料板与凸模的配合间隙控制在0.03mm，同时能对冲头起到辅助导向的作用，进一步提升小直径冲头的刚性，避免冲头在连续冲裁过程中出现断裂、崩刃的问题。
