带高度调节功能的辊筒轴安装支座结构

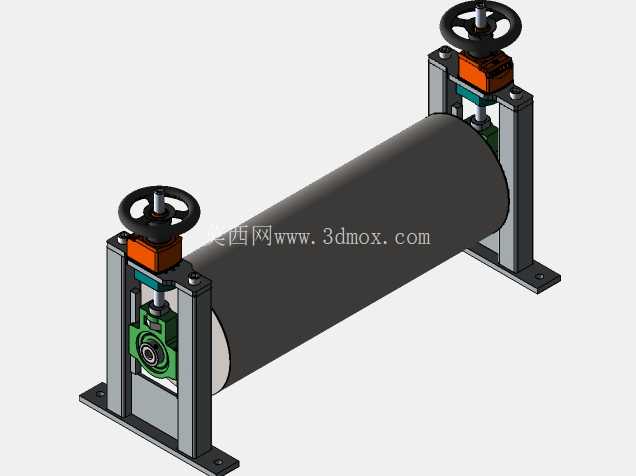

　　在卷材连续加工、薄膜牵引、板材输送类生产线中，辊系的平行度与中心高一致性直接决定了走料精度，一旦辊筒两端支撑高度出现偏差，轻则出现料带跑偏、张力不均，重则引发料带褶皱、断带甚至设备卡滞，这套带手轮调节的轴安装座，正是针对这类辊系支撑的高度微调需求设计的支撑组件。整套支座采用立式对称排布结构，单组支座对应辊筒的一端轴颈，沿辊筒轴向两侧成对安装，底座通过螺栓孔直接固定在设备的安装基准面上，安装时需要保证两侧支座的横向安装基准共面，避免辊筒安装后出现轴向偏斜。

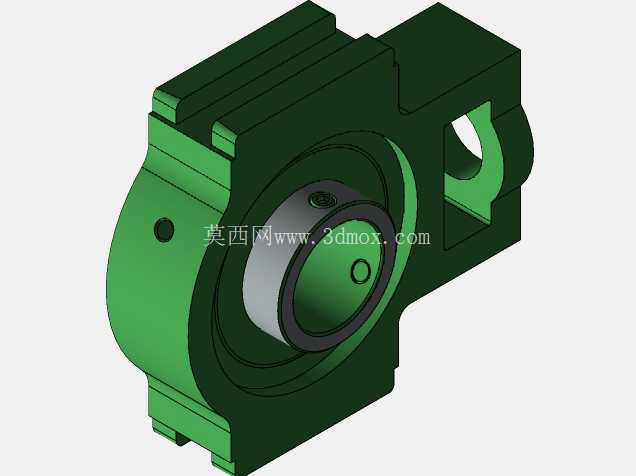

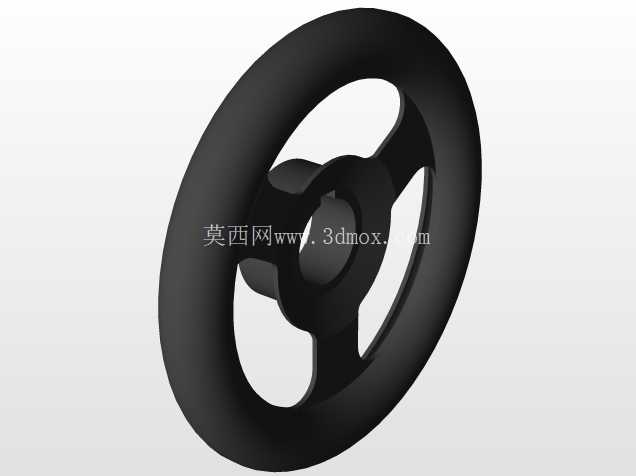

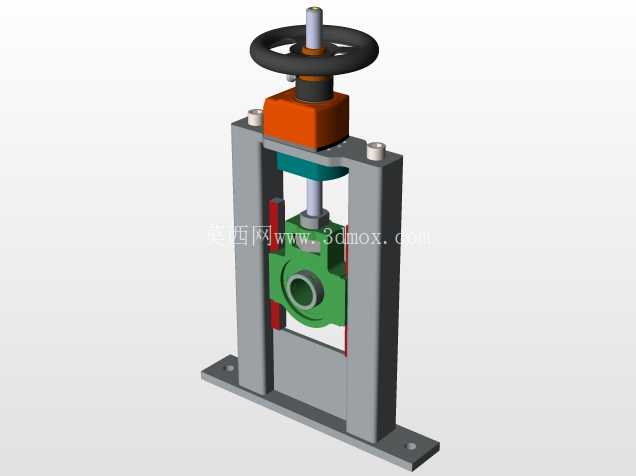

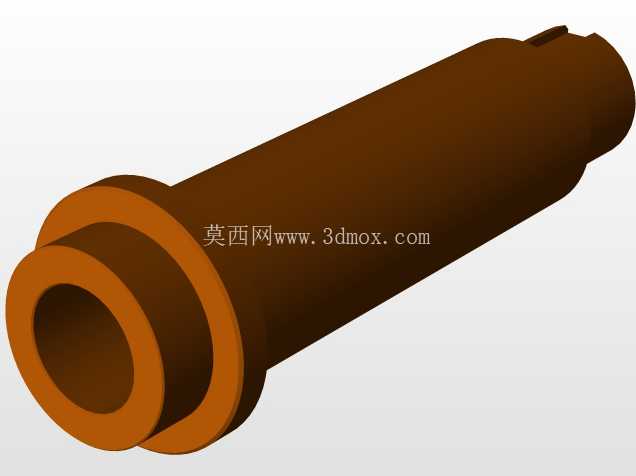

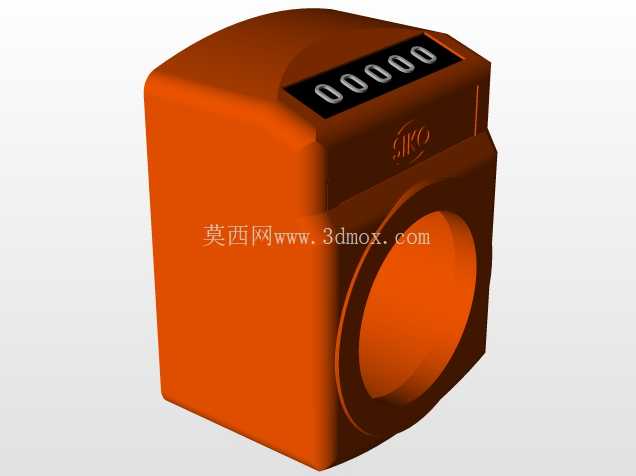

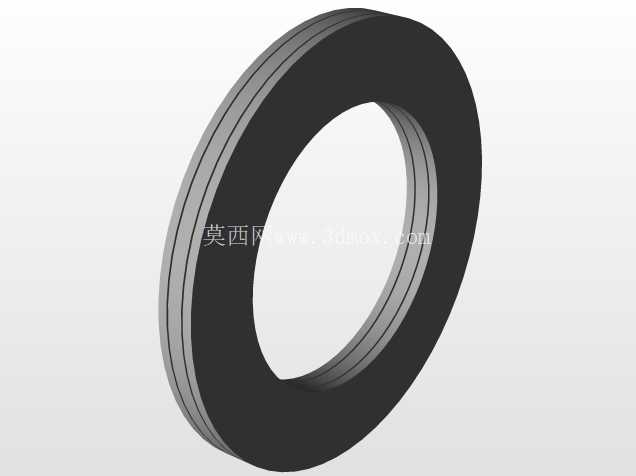

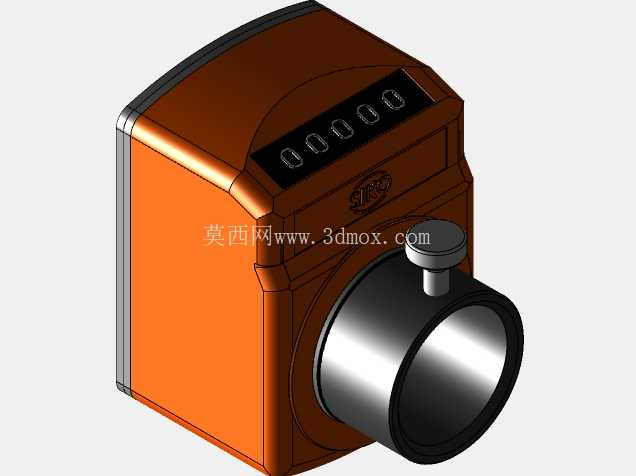

　　支座的核心调节逻辑采用手轮驱动的螺旋升降结构，手轮位于支座最顶端，操作时转动手轮即可带动内部的升降丝杆做垂直方向的位移，丝杆下端直接连接轴承安装位，轴承安装位内配置适配辊筒轴颈的滚动轴承，既可以承载辊筒转动过程中的径向载荷，也能抵消部分走料过程中产生的轴向窜动，手轮的调节螺距经过匹配设计，单圈转动对应的升降位移量控制在小范围区间，方便操作人员做微米级的高度微调，调节到位后可通过侧部的锁紧结构固定升降位置，避免设备运行过程中因振动出现高度漂移。

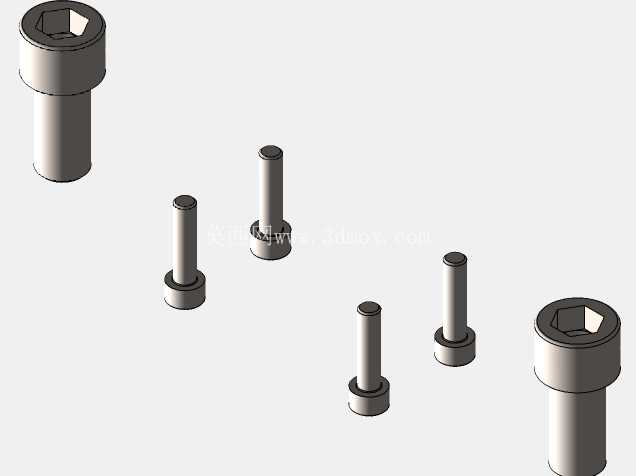

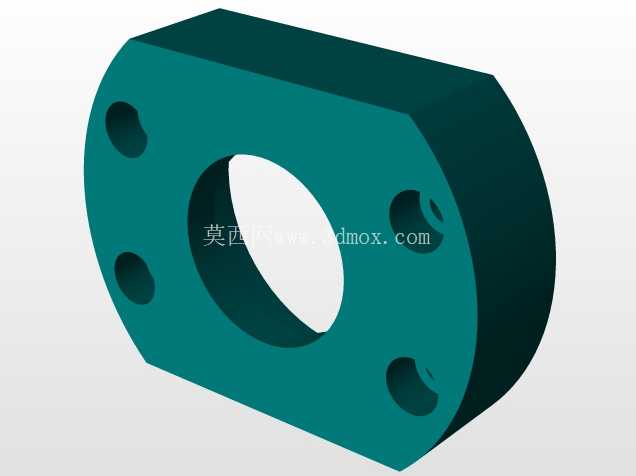

　　从安装边界来看，单组支座的底座安装孔位采用长圆孔与圆孔组合的形式，既可以在安装时做小范围的横向位置补偿，也能保证锁紧后的连接刚性，支座的垂直导向部分采用双立柱导向结构，相比单柱导向拥有更好的抗偏载能力，即使辊筒承受单侧的料带张力，也不会出现导向卡滞的问题。在实际产线应用中，这类安装座多用于需要频繁调整辊系平行度的工位，比如印刷设备的牵引辊工位、薄膜分切设备的展平辊工位、板材校平设备的调节辊工位，安装时不需要额外加工复杂的安装基面，只需要在设备机架上加工对应孔位即可完成固定，后期维护时如果需要更换辊筒，只需要拆开轴承端盖就能抽出辊筒，不需要整体拆卸支座，大幅降低了产线维护的停机时间。

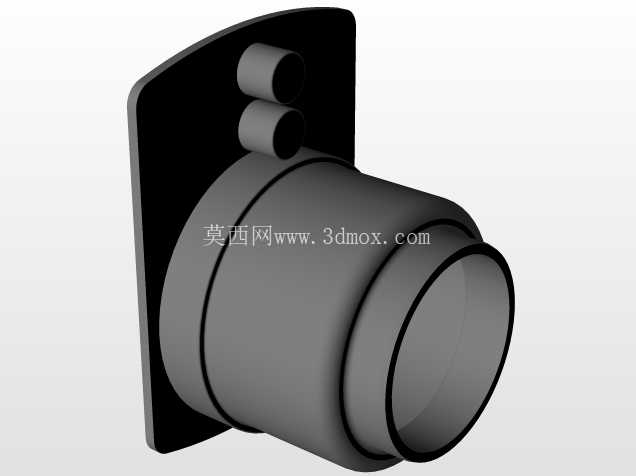

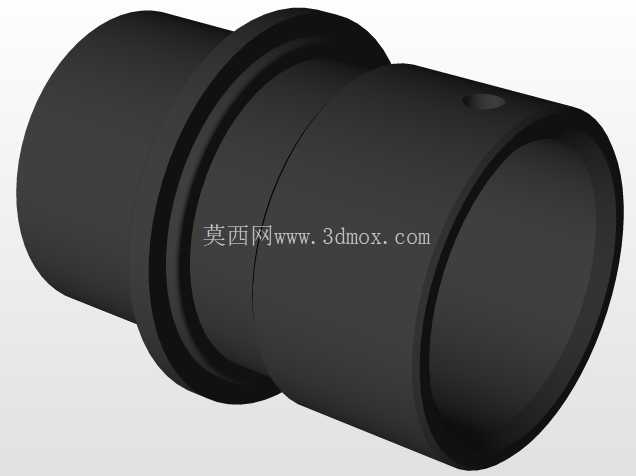

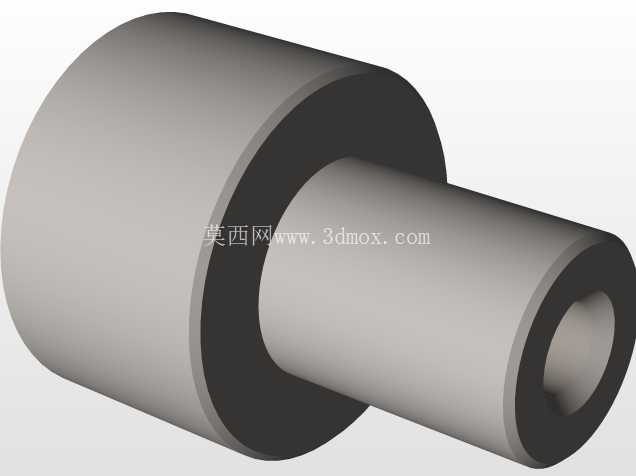

　　设计过程中针对支座的受力做了针对性优化，升降丝杆的直径匹配常规辊筒的载荷范围，轴承座的壳体采用一体式铸造成型后加工，既保证了壳体的刚性，也避免了焊接结构带来的应力变形问题，导向立柱与升降滑块之间采用耐磨衬套做滑动配合，长期运行磨损后只需要更换衬套即可恢复导向精度，不需要更换整个支座部件。从外形尺寸的适配性来看，这套支座的整体高度预留了足够的调节行程，常规工况下的调节行程可以覆盖多数产线的辊系高度补偿需求，支座的侧向宽度控制在紧凑区间，多组支座并排安装时不会出现干涉问题，比如图中展示的三组辊筒并排排布的工况，相邻支座之间留有足够的操作空间，操作人员可以很方便地转动每一组手轮做单独调节，不需要借助额外的工具就能完成高度校准。在功能特性上，这套安装座除了基础的支撑与高度调节功能外，轴承位还预留了润滑脂加注通道，日常维护时可以直接在外部加注润滑脂，不需要拆开轴承端盖，保证轴承长期运行在良好的润滑状态下，降低运行噪音与磨损速度。针对不同的辊筒轴径，这套支座的轴承安装位可以做模块化替换，只需要更换对应尺寸的轴承衬套就能适配不同直径的辊筒轴，不需要重新设计整个支座结构，大幅提升了部件的通用化程度，在设备改型或者产线升级时，可以直接复用这套支座结构，缩短设计与加工周期。
