移动式压送喷砂罐体设备结构设计

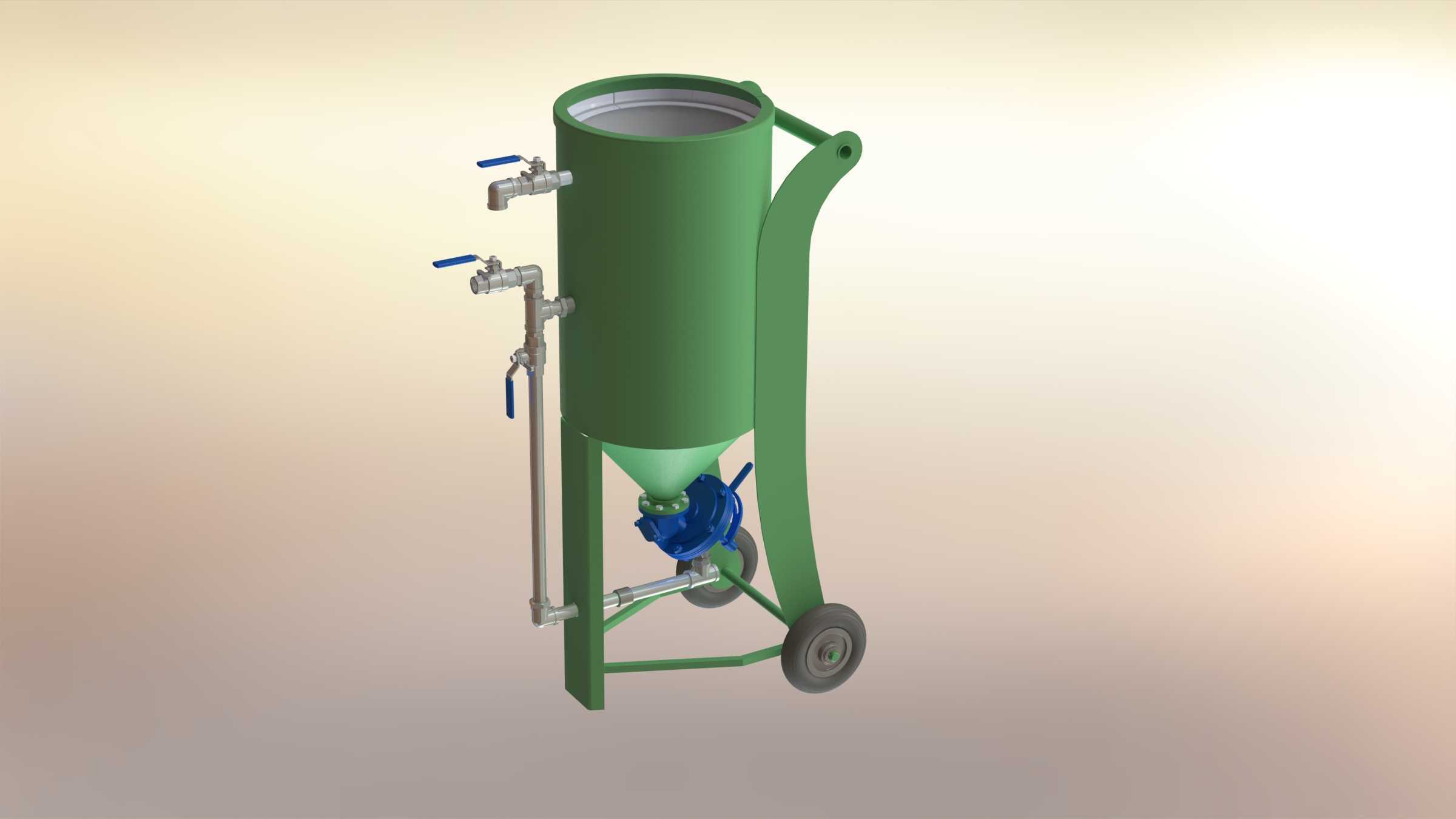

　　这款移动式压送喷砂设备的结构设计，核心围绕户外分散作业的表面处理需求展开，区别于固定工位的喷砂房配套设备，其整体采用立式承压罐体搭配单轮推手的移动架构，能够在钢结构厂房、户外施工场地、船舶修造点位等无固定气源工位的场景下灵活转场，适配不同作业面的表面预处理需求。从实际用途来看，该设备主要用于金属构件表面的氧化皮去除、锈蚀层清理、旧涂层剥离、焊接焊道打磨前的粗化处理，也可适配不同目数的磨料完成铸件表面清砂、石材表面毛化、玻璃钢构件脱模后表层打磨等作业，压送式的结构设计相比吸入式喷砂设备，磨料出口动能更高，处理效率可提升40%以上，针对厚锈蚀层、重防腐涂层的清理作业适配性更强。

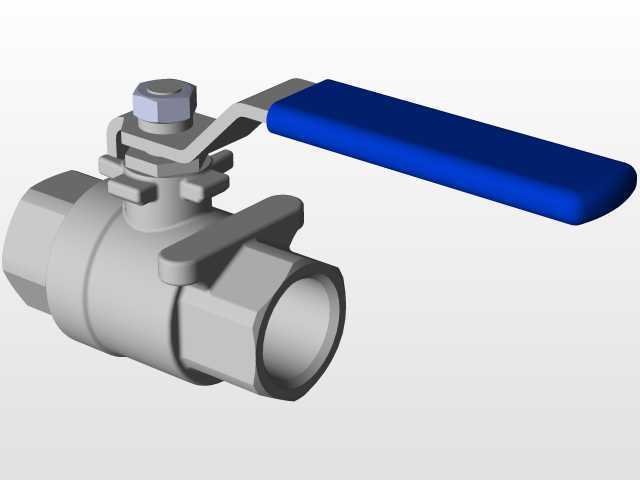

　　从功能特性的设计逻辑来看，罐体上部采用敞口快开结构，配套密封压盖实现磨料快速装填，作业时依靠罐内压缩空气形成的正压，将磨料通过底部出砂阀压送至喷砂管路，配合侧部布置的三组阀门分别实现进气调压、出砂量调节、停机泄压的功能，阀门均采用侧置外伸布局，避免磨料堆积卡滞阀件，同时操作位高度适配成年操作人员站立操作的抬手区间，无需俯身即可完成参数调节。罐体下部采用锥斗收底结构，锥角设计参考磨料自然安息角参数，避免磨料在罐内架桥堵塞，锥底位置设置气控出砂阀，能够通过进气压力联动控制出砂通断，减少停机后磨料泄漏的问题。

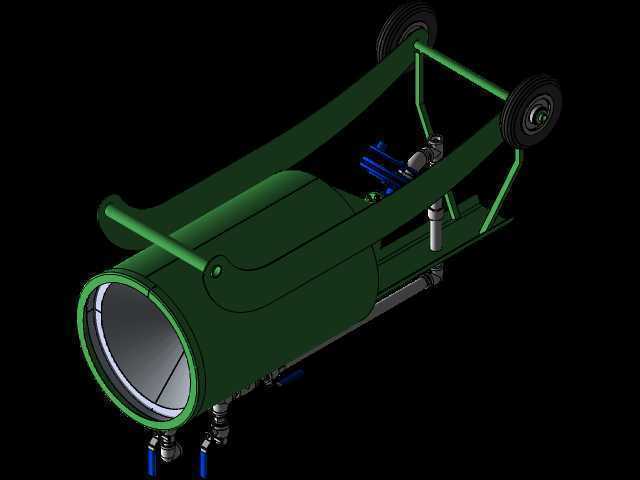

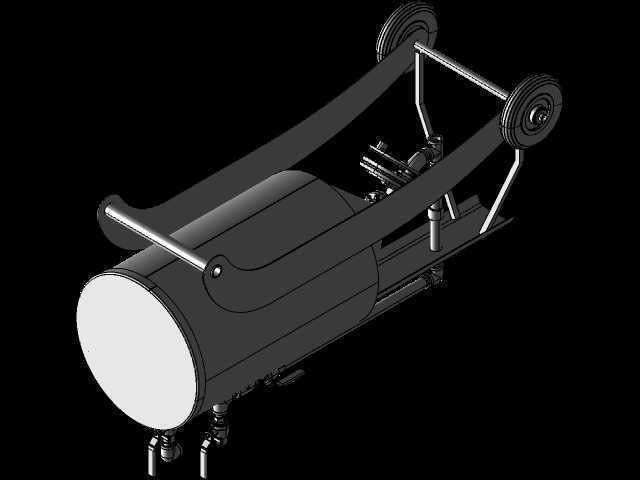

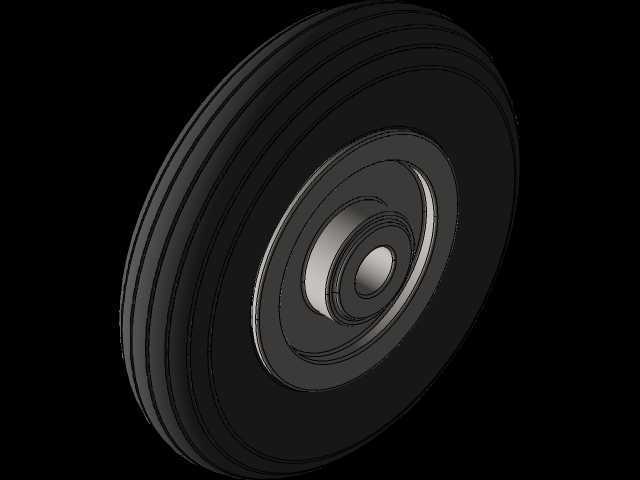

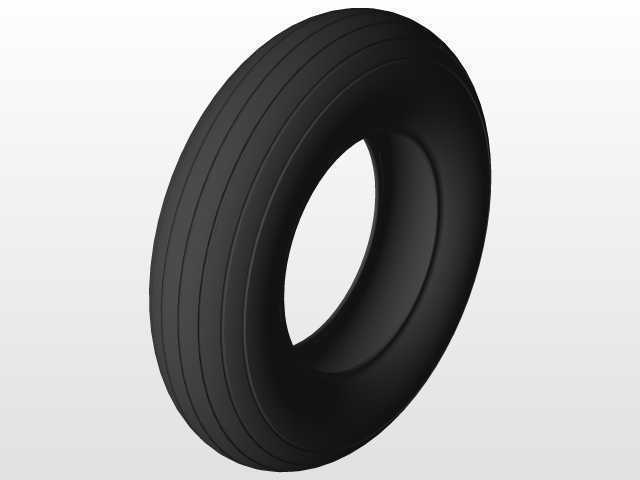

　　移动结构的设计上，采用单弧形推手搭配单承重轮加底部支撑脚的三点支撑架构，推手采用圆管弯制成型，与罐体侧壁焊接连接，受力点避开罐体焊缝位置，减少长期推行带来的焊缝疲劳开裂风险；承重轮采用实心橡胶轮，适配工地碎石、车间钢板等不平整地面，轮轴位置设置在罐体重心偏下位置，推行时仅需施加较小的抬升力即可完成转向移动，非作业状态下底部支撑脚接触地面，配合轮体形成稳定支撑，无需额外固定即可避免设备倾倒。

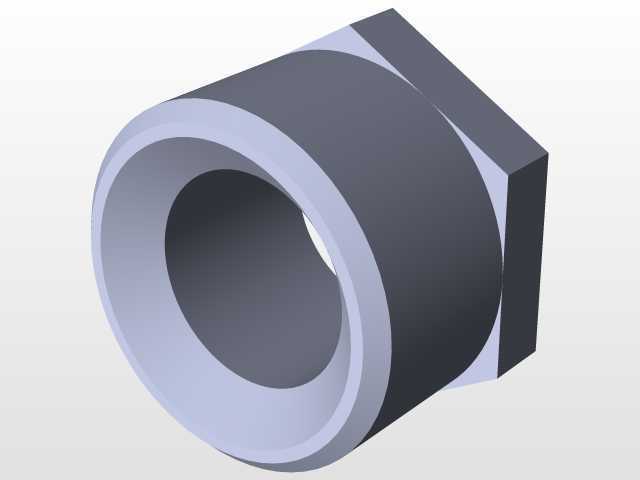

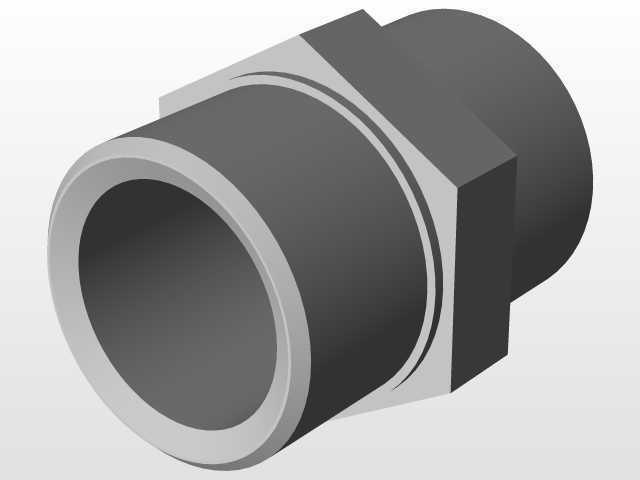

　　从安装边界与尺寸适配来看，罐体主体直径控制在600mm区间，整体高度含推手不超过1400mm，能够顺利通过常规车间通道门、施工电梯入口，转场时无需拆解部件；外接气源接口设置在罐体侧部上方，接口规格适配常规工业气管快插接头，现场接通气源即可投入作业，无需复杂安装调试；喷砂管接口位于锥斗侧部，距离地面高度预留足够的管路弯曲半径，避免管路弯折导致磨料输送不畅。设计过程中针对罐体承压需求，筒体壁厚参考低压压力容器设计规范选取，所有焊接位置均采用连续角焊缝，避免长期承压使用出现砂眼泄漏，罐体外部预留的安装位可根据需求加装油水分离器、磨料筛分组件等扩展配件，适配不同工况下的作业要求。

　　在实际作业的细节设计上，所有阀件的手柄均采用加长设计，操作人员佩戴防护手套时也可顺利完成扳动操作，泄压阀的排气口朝向侧下方，避免排气时带起的磨料飞溅伤及操作人员；罐体内部做耐磨涂层处理，减少高速流动磨料对罐壁的冲刷磨损，延长设备整体使用寿命；底部出砂位置设置补气管路，通过微量补气避免磨料在锥底位置堆积堵管，保障出砂连续性。这类移动式喷砂设备的设计核心是平衡移动灵活性与作业稳定性，既不能因为过度追求轻量化导致罐体承压不足、结构刚度不够，也不能因为结构过于笨重导致转场困难，在结构布局时将重量较大的阀体、轮组均布置在罐体下部，降低整体重心，即使在略有坡度的地面也能保持稳定停放，不会出现溜车倾倒的问题。
