可移动立式绝缘作业空气装载设备结构

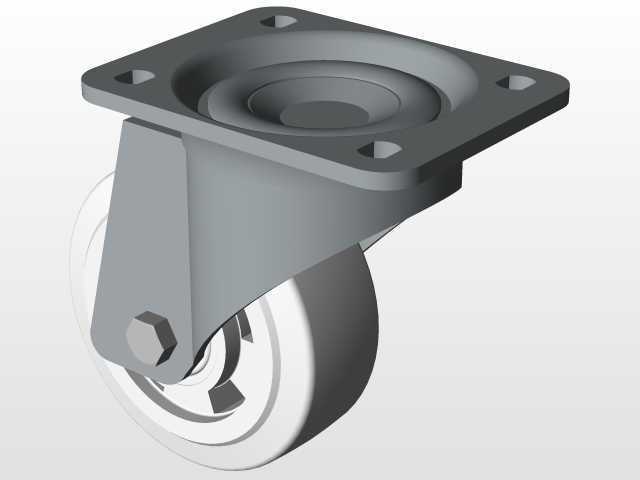

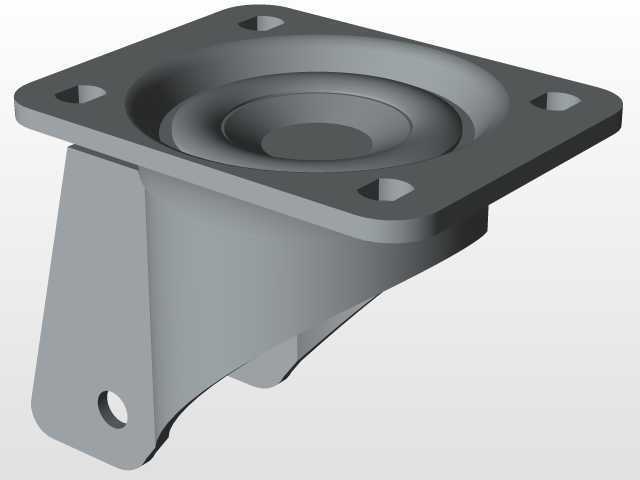

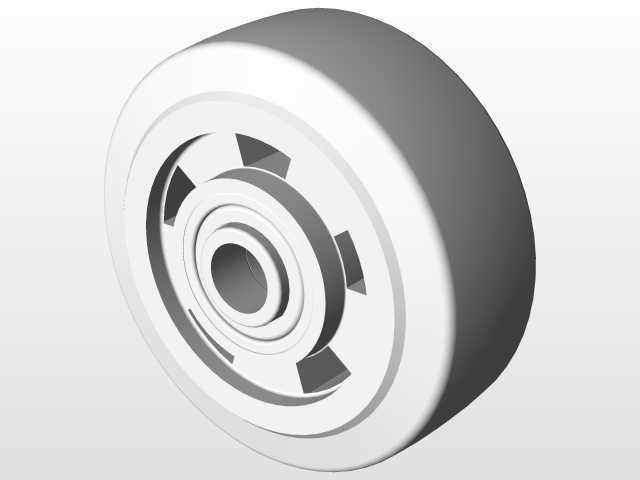

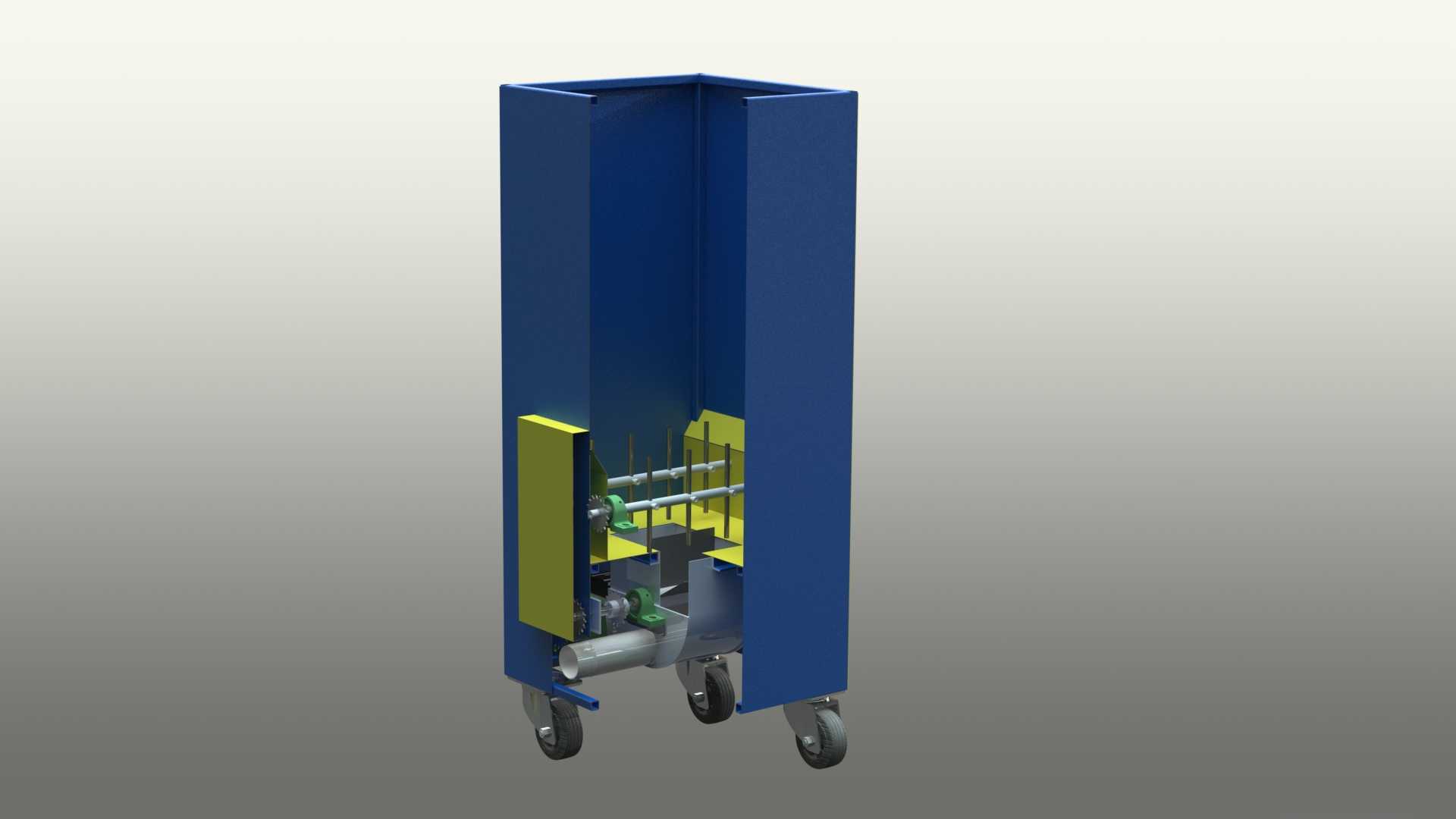

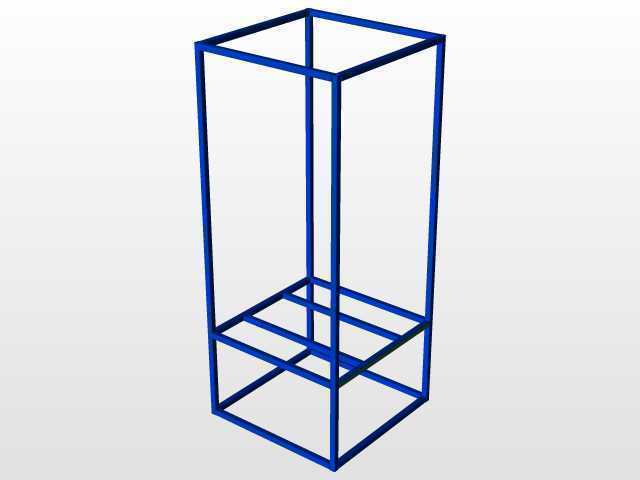

　　在绝缘件生产、电气元件装配的车间场景中，这类立式空气装载设备主要承担绝缘物料的气动输送、定点装填作业，适配粉末状、颗粒状绝缘原料的工位间转运与定量投放需求，区别于固定式的大型气力输送系统，该设备采用可移动的柜体式结构，能够灵活切换不同的作业工位，满足小批量多工位的绝缘材料装填需求，尤其适合中小型电气生产车间的柔性生产布局。设备整体采用立式长方体柜体作为主体承载结构，外部采用薄钢板折弯焊接成型的封闭式护罩，一方面隔绝作业过程中绝缘物料的飞溅外泄，避免车间环境的粉尘污染，另一方面对内部的气动管路、执行元件形成物理防护，减少车间内焊渣、杂物磕碰造成的元件损坏，柜体底部配置四个带刹车的万向脚轮，单脚轮额定承载满足设备满载状态下的移动需求，

　　刹车结构锁定后可保证设备作业时无位移偏移，适配车间环氧地坪、水泥地坪等不同地面条件。柜体内部的功能分区沿竖直方向排布，下部区域集中布置气动控制元件、气源处理三联件、进料与出料的管路接口，中部为物料缓存与计量的腔体结构，上部预留物料投放的开口空间，这种分层排布的设计既压缩了设备的整体占地面积，也符合气动系统管路短接、减少压力损失的工程设计原则，气源接口设置在柜体下部侧方，适配车间常规的压缩空气管网压力范围，无需额外配置增压设备即可直接对接使用。从结构设计的细节来看，柜体两侧设置有可拆卸的检修护板，护板采用快拆螺丝固定，日常维护时无需整体拆解柜体，即可直接接触到内部的阀组、管路与计量组件，降低后期运维的拆解难度；

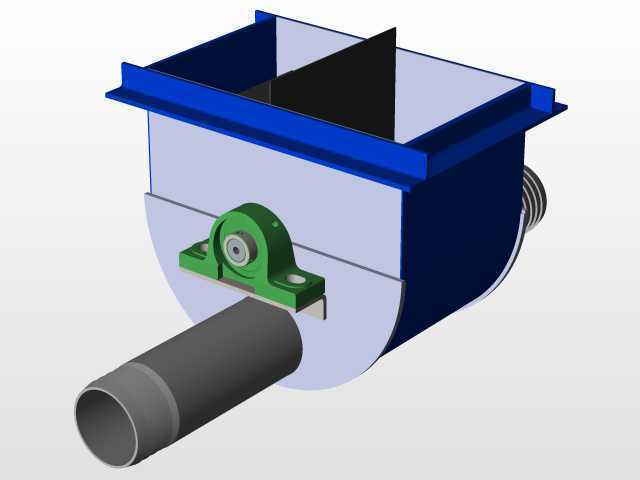

　　内部的物料接触部位采用非金属绝缘衬板铺设，避免金属材质与绝缘物料摩擦产生杂质混入，保证绝缘物料的性能不受设备结构影响；出料口采用可快换的接头结构，能够根据不同的装填容器口径更换对应尺寸的出料接嘴，适配不同规格的绝缘件生产模具、物料容器的对接需求。设备的安装边界需要考虑移动作业的空间需求，柜体自身的宽度与深度控制在单人可推行的尺寸范围内，长度方向预留出气源管路、出料接口的操作空间，作业时设备与周边工位的间距需满足脚轮转向、检修门开启的空间要求，顶部无突出的结构件，可适配车间常规的层高条件，无需额外改造车间的空间布局。在实际作业过程中，压缩空气经气源处理元件过滤调压后进入设备内部的喷射腔，

　　通过负压效应将缓存腔内的绝缘物料随气流输送至出料口，完成物料的装填作业，气流速度可通过柜体侧方的调压阀进行无级调节，针对不同粒度、不同堆积密度的绝缘物料调整对应的输送气压，避免物料输送过程中出现分层、破碎的问题；柜体内部设置有物料余量的观察位，作业人员可直接观察到缓存腔内的物料剩余量，及时补充物料，避免空载运行造成的气源浪费。考虑到绝缘作业场景的特殊要求，设备整体的金属结构件均做接地处理，避免气动输送过程中物料摩擦产生的静电积累，消除静电放电带来的安全隐患，柜体的边角位置均做圆弧折弯处理，避免移动过程中磕碰车间人员或周边设备，符合车间作业的安全设计规范。这类设备的三维建模过程中，需要重点关注脚轮的安装位置与柜体重心的匹配，保证满载状态下设备移动时无倾翻风险，内部管路的排布需要预留足够的安装间隙，避免管路之间、管路与柜体结构之间出现摩擦干涉，气动元件的安装位需要预留操作空间，方便后期对调压阀、阀组进行参数调整与维护更换，柜体护板的折弯公差、焊接变形量需要在建模时提前预留补偿量，保证后期装配时护板的拼接缝隙均匀，无突出的锐边。
