插装式单向截止阀门结构设计

　　在液压传动、小型流体管路控制场景中，这类插装式单向截止结构的应用覆盖了从工程机械液压支路、小型气动控制回路到精密流体计量设备的多个细分领域，区别于大通径法兰连接的工业管路阀件，这类小尺寸插装阀的核心价值在于在有限的安装空间内实现流体的单向通断控制，避免管路反向回流对上游动力元件造成冲击，同时兼顾拆装维护的便捷性。从实际使用场景来看，这类阀件常被集成在阀块内部，不需要额外的安装支架与外接管路，直接通过外螺纹与阀块安装孔配合，靠端部的密封胶圈阻断安装配合面的外泄漏路径，相比管式连接阀件能大幅缩减液压站、气动控制箱的整体体积，在行走机械的液压系统、小型自动化设备的气路控制单元中，这类结构的选用率非常高。

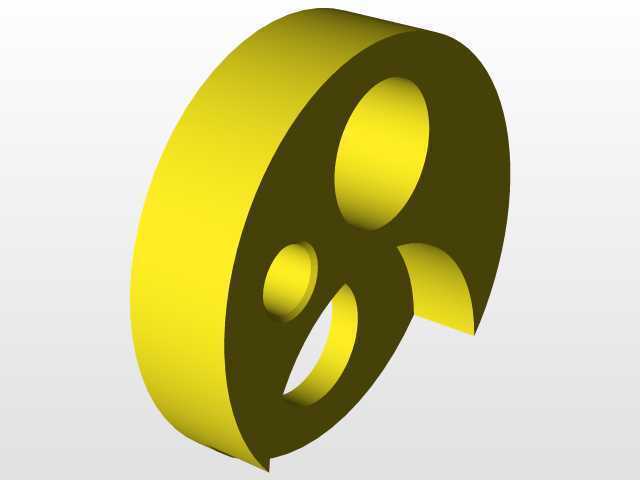

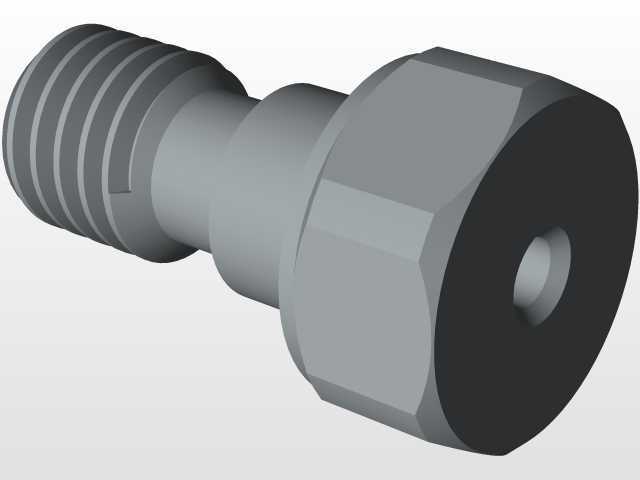

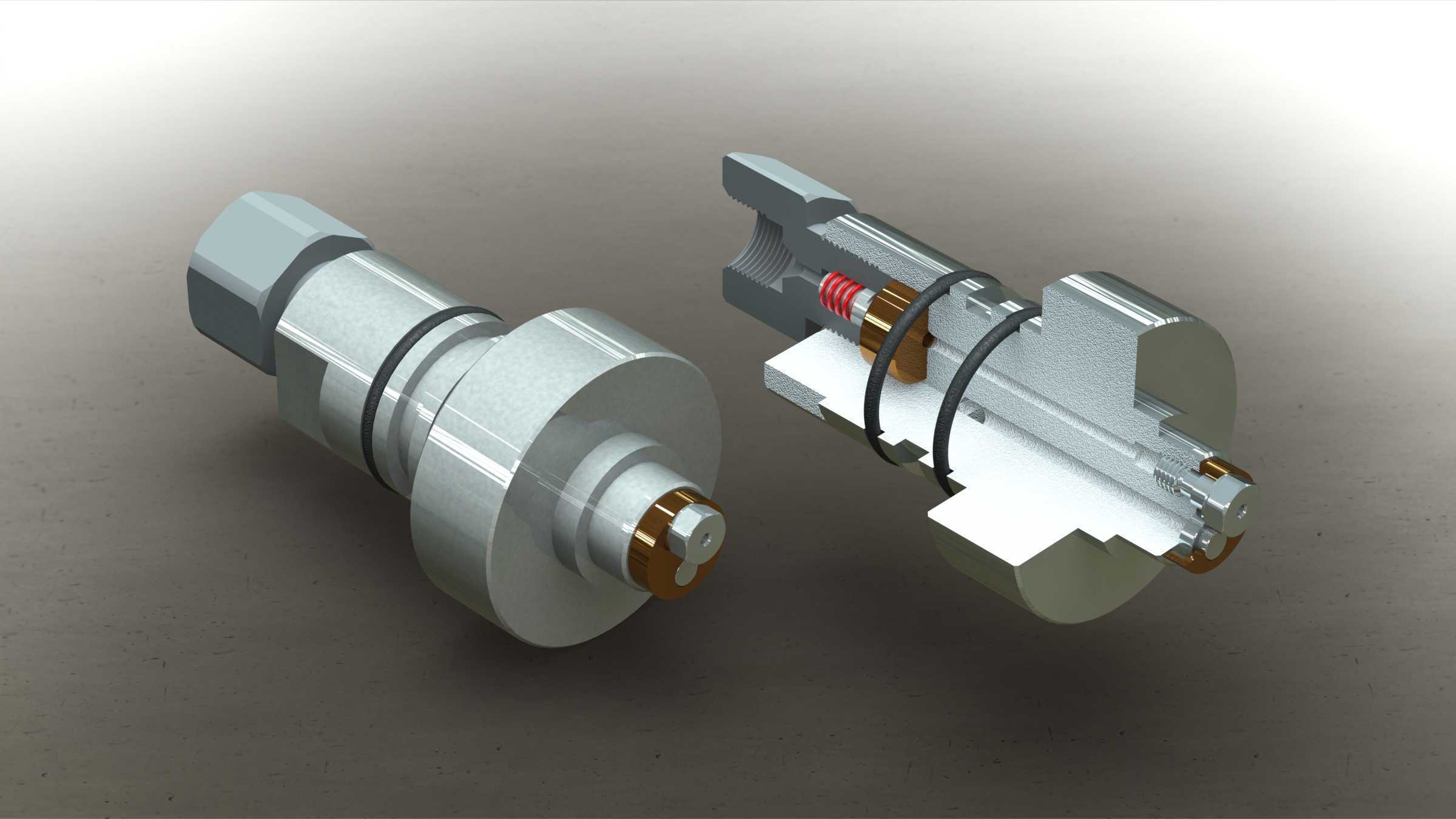

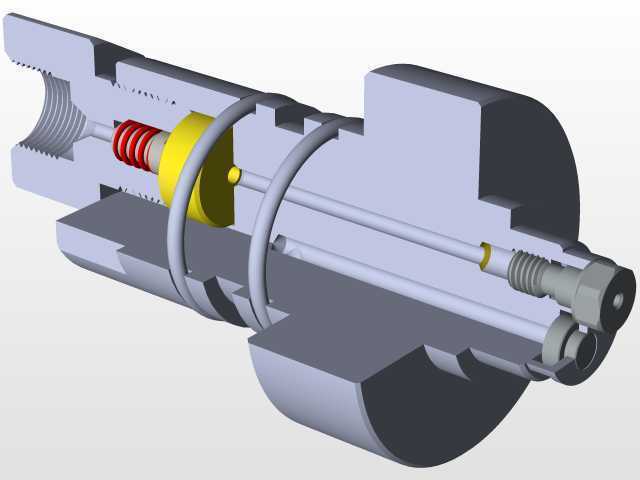

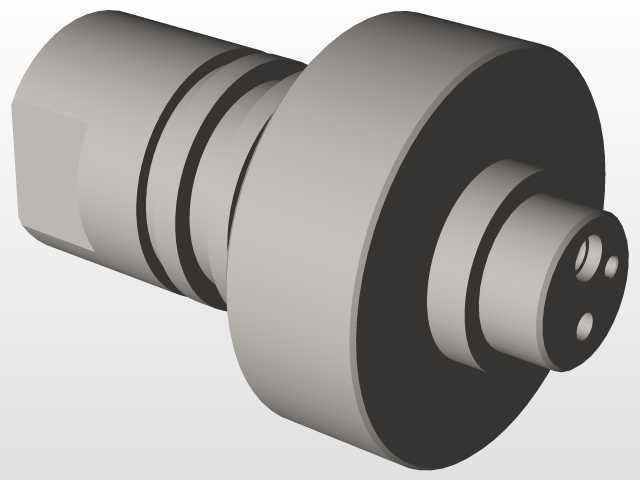

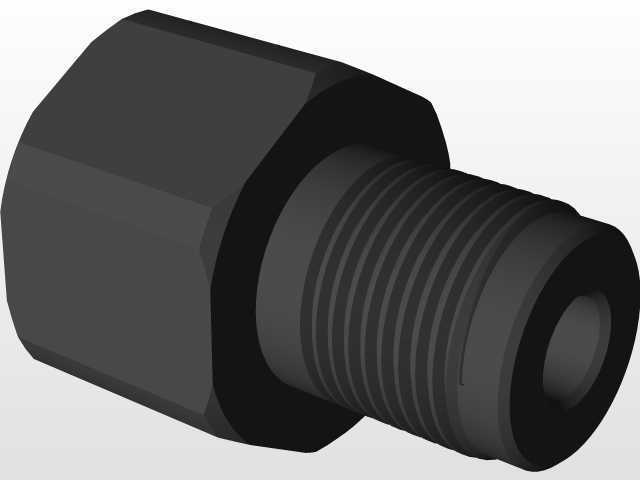

　　从功能特性来看，该阀为单向导通结构，正向流体从进油端进入后，克服阀芯内部弹簧的预紧力推动阀芯移位，流体通过阀芯与阀套之间的通流槽流向出口端，当出口端压力高于进口端时，流体压力与弹簧预紧力共同作用将阀芯压紧在阀座密封面上，彻底切断反向流道，实现截止止回的功能。结构上采用分体式设计，左侧为阀套与外接接头的集成组件，端部的外六角结构专门适配标准扳手的拧紧作业，安装时不需要额外设计夹持位，两道O型圈分别承担安装孔静密封与阀套组件自身的密封作用，避免流体沿安装配合缝隙泄漏。右侧为阀芯装配总成，包含阀芯本体、复位弹簧、密封挡圈、定位卡簧等零件，弹簧的预压缩量经过匹配设计，既保证正向开启压力处于合理区间，不会因为弹簧刚度过大造成上游压力损失过高，也能保证反向截止时密封面有足够的压紧力，避免低压工况下出现内泄漏。

　　设计过程中首先需要明确安装边界条件，这类插装阀的安装孔为标准阶梯孔，阀套的外径尺寸与安装孔的配合公差选用H7/h6的间隙配合，既保证插装时的顺畅性，也避免配合间隙过大造成密封胶圈被剪切损坏。端部外螺纹的规格需要匹配对应通径的管路连接标准，螺纹长度要兼顾阀块壁厚的适配范围，保证不同厚度的阀块安装后都能有足够的螺纹啮合长度，避免承压时螺纹脱出。阀芯与阀套的配合间隙控制在0.008-0.012mm之间，间隙过小会造成阀芯卡滞，尤其是在液压油存在少量杂质的工况下，过小的配合间隙很容易被颗粒污染物卡阻造成阀件失效，间隙过大则会增大内泄漏量，降低阀件的截止密封性能。密封结构的设计上，阀芯端部的密封采用金属密封加软密封的组合形式，金属密封面承担高压工况下的密封支撑，软密封层填补金属面的微观加工缺陷，保证低压工况下也能实现零泄漏，相比单一的金属密封结构，这种组合密封的适用压力范围更广，对工作介质的清洁度要求也相对更低。

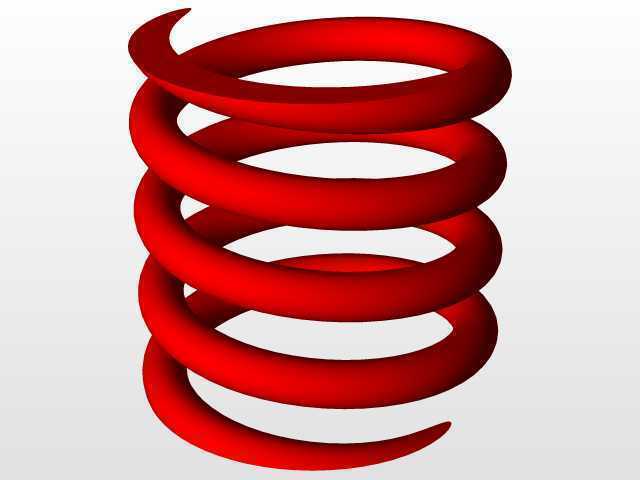

　　从实际选型适配的角度来看，这类阀件的通流能力由阀芯的开启行程与通流槽的过流面积决定，设计时需要根据额定流量计算通流槽的总过流面积，避免通流面积不足造成阀口处流速过高，产生过大的压力损失与气蚀噪声，缩短阀件的使用寿命。复位弹簧的设计需要匹配额定工作压力，弹簧的刚度曲线要保证阀芯在全开启行程内的弹簧力变化处于合理范围，避免小流量工况下阀芯出现频繁启闭的振荡现象，同时弹簧的两端要做磨平处理，保证弹簧安装后的垂直度，避免弹簧偏载造成阀芯卡滞。定位卡簧的选用要考虑承压时的最大轴向力，保证卡簧的剪切强度有足够的安全系数，避免高压工况下卡簧脱出造成阀件整体解体。外部的密封胶圈选用丁腈橡胶材质，适配常规矿物液压油与压缩空气介质，若应用在特殊介质工况下，可更换为氟橡胶等特种材质密封件，不需要改动整体结构即可实现不同介质的适配。

　　在三维建模过程中，这类阀件的装配需要重点关注各零件的同轴度要求，阀芯与阀套的同轴度公差要控制在0.005mm以内，避免装配后阀芯出现偏磨，影响使用寿命。所有密封槽的尺寸要严格对应密封件的标准规格，槽宽与槽深的公差要符合密封件的安装要求，避免胶圈压缩量过大造成永久变形，或者压缩量不足造成泄漏。模型中各运动零件的行程要做干涉检查，保证阀芯在全行程运动过程中不会与其他零件发生碰撞，弹簧的装配长度要符合预压缩量的设计要求，模拟实际装配后的弹簧状态。对于安装边界的模拟，需要在模型中预留出扳手操作的空间，保证实际安装时扳手能够顺利夹持外六角部位完成拧紧作业，不会与周边的其他阀件、管路发生干涉。
