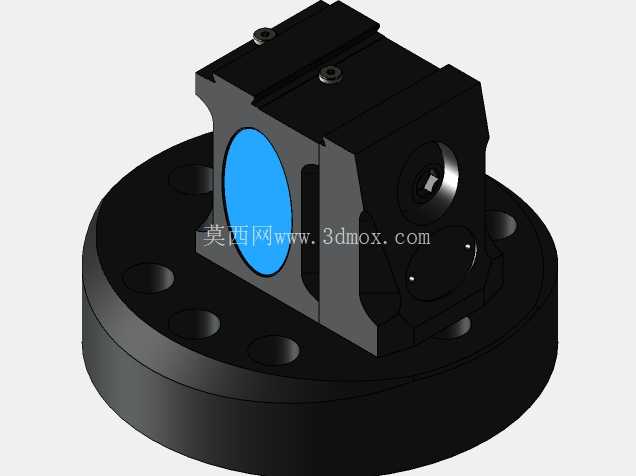

五轴自定心回转基座式锁紧虎钳结构

做五轴加工的同行都清楚，常规平口钳装夹工件时，钳身自身的结构遮挡会吃掉大量主轴摆角空间，尤其是加工叶轮、小型复杂结构件、多面同步成型的精密零件时，经常出现刀柄蹭钳口、摆角到极限位置仍无法覆盖加工面的问题，这款带回转安装基座的五轴专用虎钳，就是针对这类加工痛点做的结构优化。从实际加工场景来看，这类虎钳主要适配摇篮式五轴加工中心、带第四轴转台的立式加工中心，用来装夹轮廓尺寸偏小、需要多面联动加工的零件，比如小型航空结构件、精密模具镶件、医疗器件毛坯、液压阀块类零件，相比常规加长钳身的机用虎钳，它的钳体做了紧凑化收窄设计，钳身侧面没有突出的安装耳、调节螺杆外伸结构，能给主轴留出足够的摆角避让空间，哪怕是A轴摆到负90度加工工件侧面，也不会出现刀柄和钳体干涉的情况。

从功能特性上看，这款虎钳采用了DoveLock dove tail式的锁紧结构，和传统丝杠进给的虎钳不同，它的锁紧力是通过斜面增力机构传递的，不需要转动很长的丝杠行程就能完成工件夹紧，夹紧力输出稳定，重复装夹的定位精度能控制在0.02mm以内，适合批量零件的快速换装。钳体和底部的回转安装基座采用了定位止口配合，基座上均匀分布了6个沉头安装孔，可以直接固定在五轴转台的工作台面或者自制的工装基板上，安装孔的位置适配主流转台的T型槽间距，不需要额外做转接板就能完成安装，基座的厚度经过优化，不会额外抬升工件的装夹高度，能避免因为工件装夹悬伸过长带来的加工振颤问题。

设计思路上，这款虎钳没有照搬传统机用虎钳的方正结构，钳身的非受力区域做了大面积的镂空减重处理，既降低了钳体自身的重量，方便操作人员快速换装，也减少了钳身的材料堆积带来的应力变形，镂空的位置刚好可以作为排屑通道，加工过程中产生的铁屑、切削液可以直接从镂空位置流走，不会堆积在钳身内部影响夹紧精度。钳口的安装位置做了标准化的键槽设计，可以根据加工需求更换软钳口、硬钳口或者异形仿形钳口，不需要重新调整钳体的安装精度就能完成钳口换装。虎钳的夹紧操作位置设置在钳体的正面，操作人员站在机床操作侧就可以完成工件的装夹和拆卸，不需要探身到机床内部操作，能降低装夹过程中的安全风险。

从安装边界来看，底部回转基座的外径控制在200mm级别，整体装夹高度（从基座底面到钳口顶面）控制在150mm以内，钳口的最大张开量适配5英寸规格的工件装夹需求，既可以装夹方形毛坯，也可以通过更换V型钳口装夹圆形轴类零件，满足多类型零件的五轴加工需求。钳体的受力部位采用了整体式钢结构，经过淬火处理后硬度达到HRC58以上，长期使用不会出现钳口变形、锁紧机构磨损的问题，锁紧机构内部做了防尘密封设计，切削液和细小铁屑不会进入锁紧机构内部，日常维护只需要定期清理表面铁屑，不需要频繁拆解保养，能降低车间日常的工装维护成本。在实际生产中，这类虎钳还可以配合零点定位系统使用，把基座的安装接口和零点定位器的接口做适配，就能实现整台虎钳的快速换装，不同工序之间切换工装时不需要重新打表找正，能大幅缩短机床的停机等待时间，提升五轴设备的实际利用率。很多做精密五轴加工的车间都会配备多台同规格的这类虎钳，在机床外完成工件的预装夹，机床加工完成后直接整体更换虎钳就能进入下一个零件的加工循环，把机床的待机时间压缩到最低。
