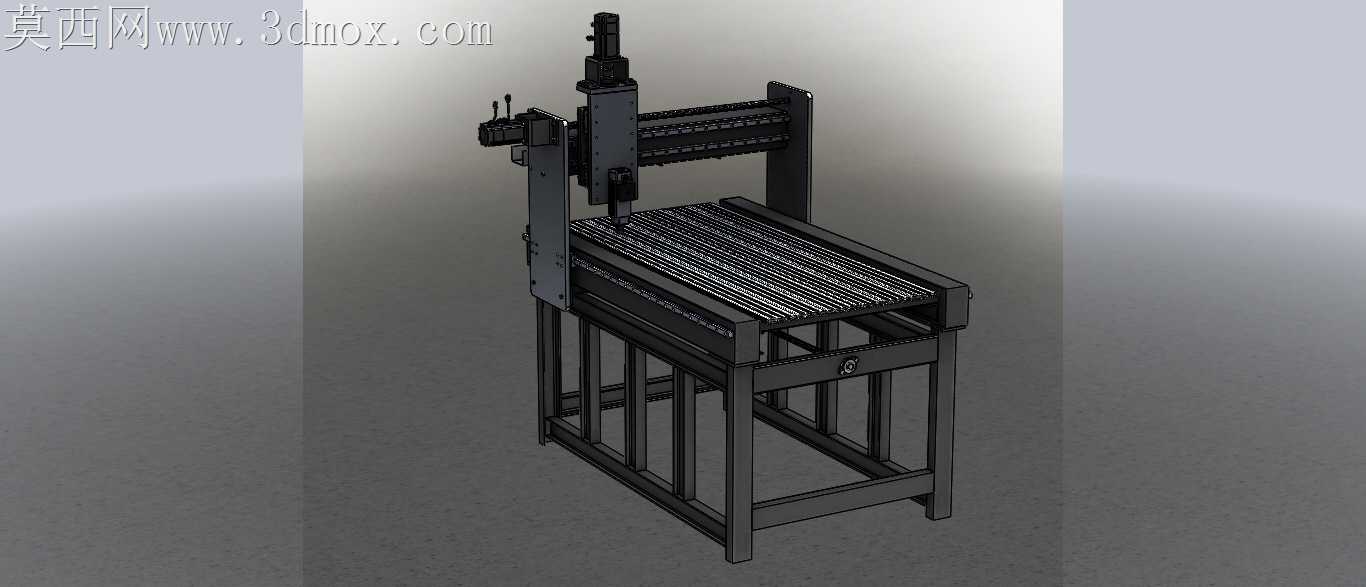

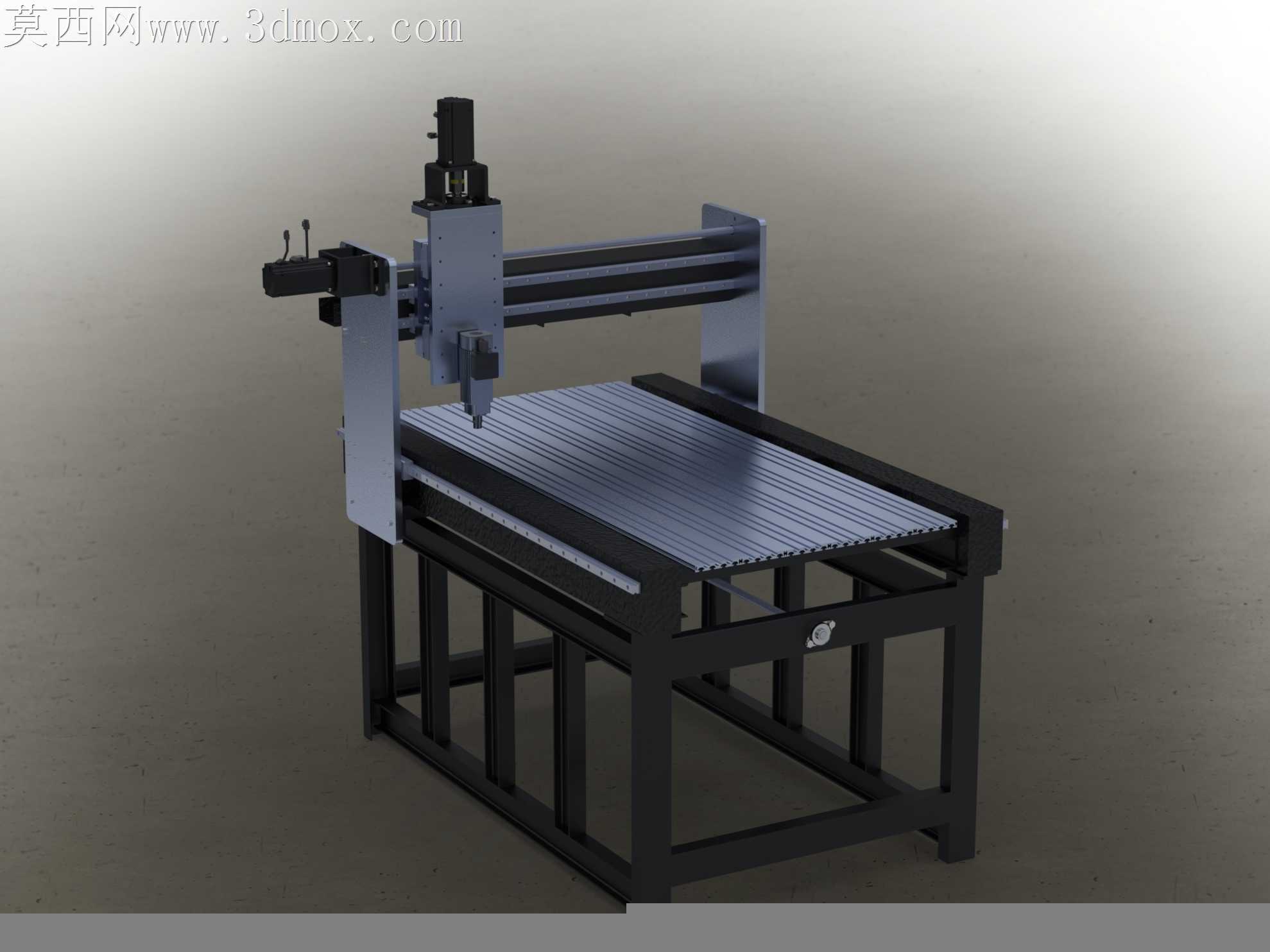

台式龙门结构数控雕刻加工设备

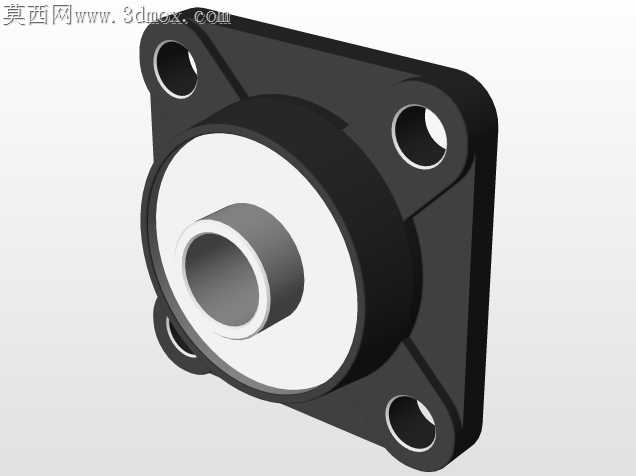

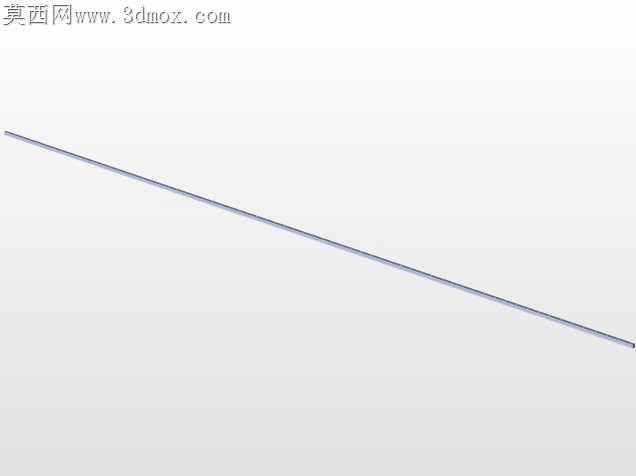

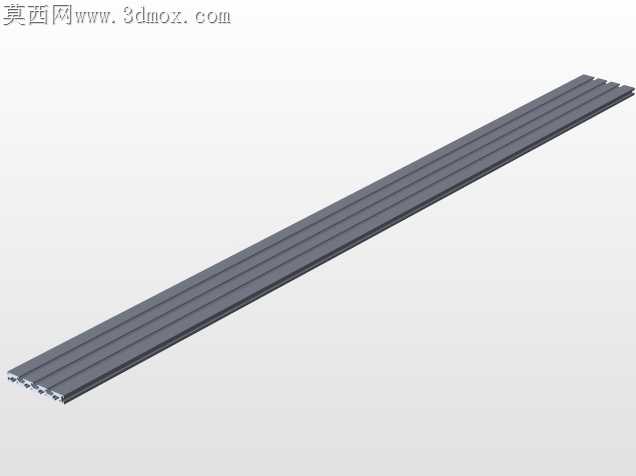

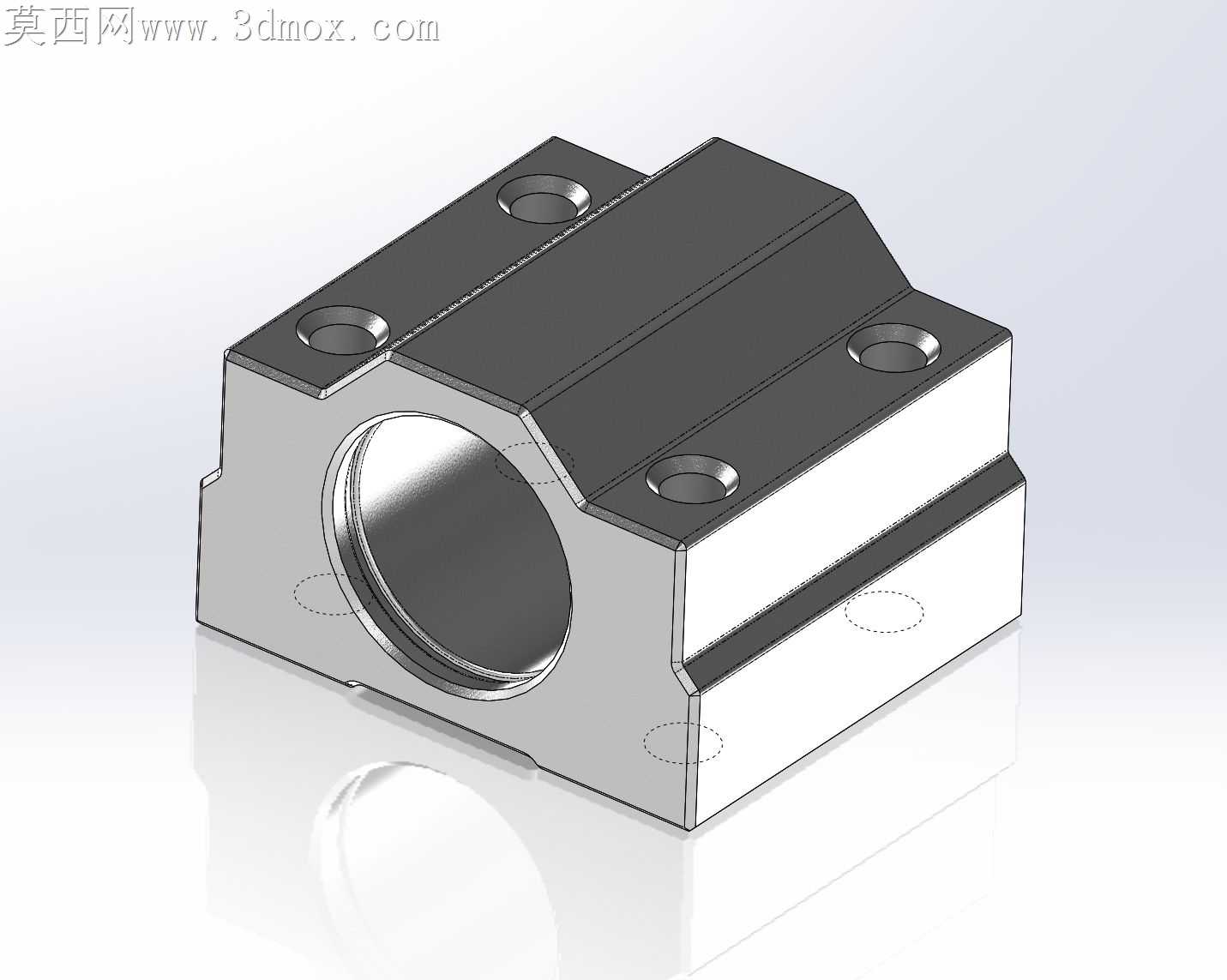

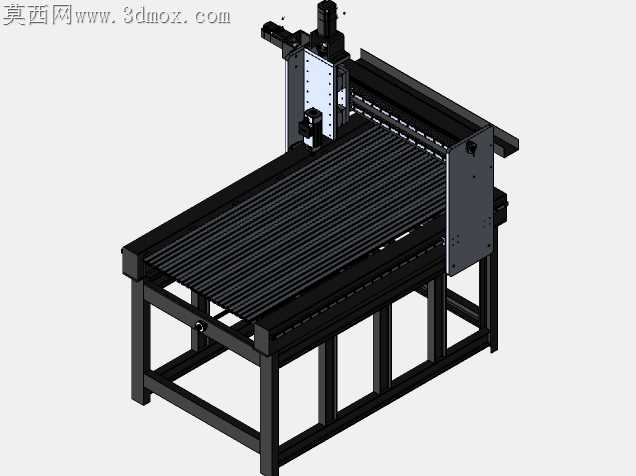

车间里小型雕刻机最常出现的问题，是长时间铣削硬质板材时机架震颤导致的走刀偏差，尤其是加工幅面超过600mm的工件，Z轴下探到台面边缘时的让刀量往往超出公差要求，这款设备的结构设计刚好对准了这类现场痛点。床身采用方管焊接的框架式结构，没有用薄钢板折弯的简易机架，四根竖向支撑腿之间加了交叉斜撑，不是简单的横平竖直拼接，斜撑的角度刚好抵消主轴高速运转时传递到机架的横向振波，就算连续八小时加工亚克力或密度板，台面边缘的振纹也能控制在目视不可察的范围。台面用的是带T型槽的铝型材拼接结构，没有选整块铸铁平台，不是成本取舍，铝型材的自重更轻，能降低龙门移动时的惯性负载，T型槽的间距经过适配，常规的压块、夹具不用额外打孔改造就能直接固定，不管是整板下料还是小工件定位都能快速装夹。龙门横梁采用双直线导轨侧装的布局，没有把导轨装在横梁顶面，侧装的方式能让加工产生的碎屑直接掉落到台面上，不会积在导轨滚道里加剧滑块磨损，导轨的安装基面做了凸起的挡边，装配时不用反复打表找正，靠挡边定位就能保证两根导轨的平行度，能把装配公差控制在0.02mm以内，减少现场调试的时间成本。Z轴滑台的安装板做了加厚处理，主轴夹座和安装板之间加了减震垫，不是硬连接固定，能过滤掉主轴高速转动时产生的高频震动，避免雕刻小字的时候出现边缘毛边。X轴的传动丝杠布置在两根导轨的中间位置，没有偏置安装，这样龙门移动的时候两侧的受力均匀，不会出现长时间使用后龙门倾斜的问题，丝杠两端都加了支撑座，不是单端固定，能避免丝杠高速转动时出现甩动的情况，保证进给的平稳性。电控元件没有藏在机架内部，而是布置在床身侧面的安装位上，日常检修的时候不用拆开机架护板，伸手就能碰到接线端子，加工时产生的木屑灰尘也不容易堆积在电控元件表面，能降低电路故障的概率。整个设备的结构没有多余的装饰性设计，每一处支撑、每一个安装位的选择都围绕着降低震颤、减少装配调试难度、适配日常加工的实际需求，就算是小批量加工木质工艺品、亚克力广告字或者软金属标牌，都能保持稳定的加工精度，不用频繁校准参数或者更换易损件。
