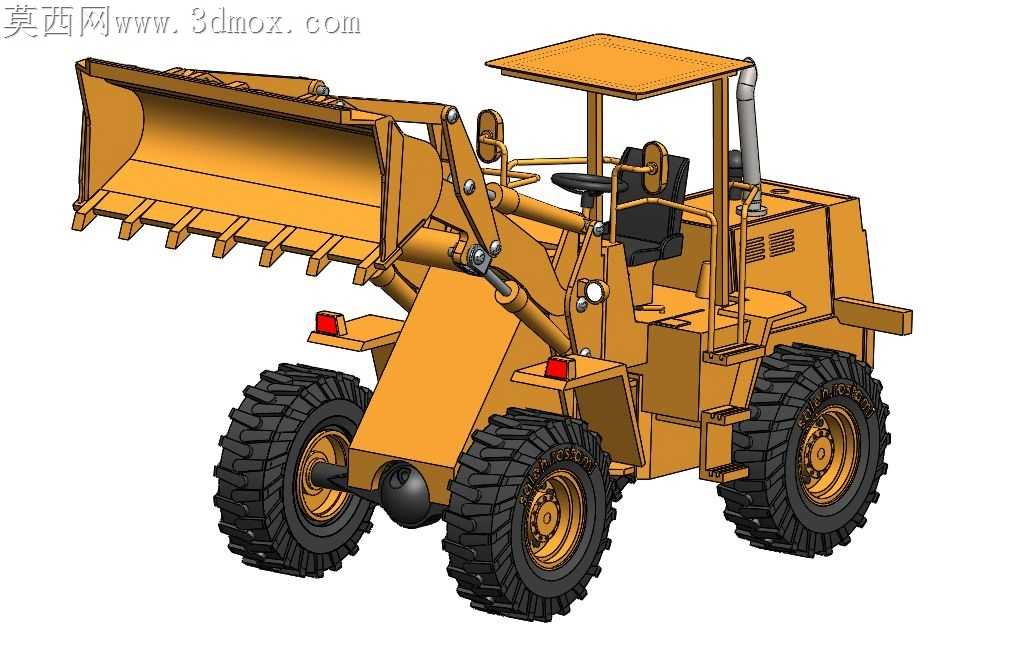

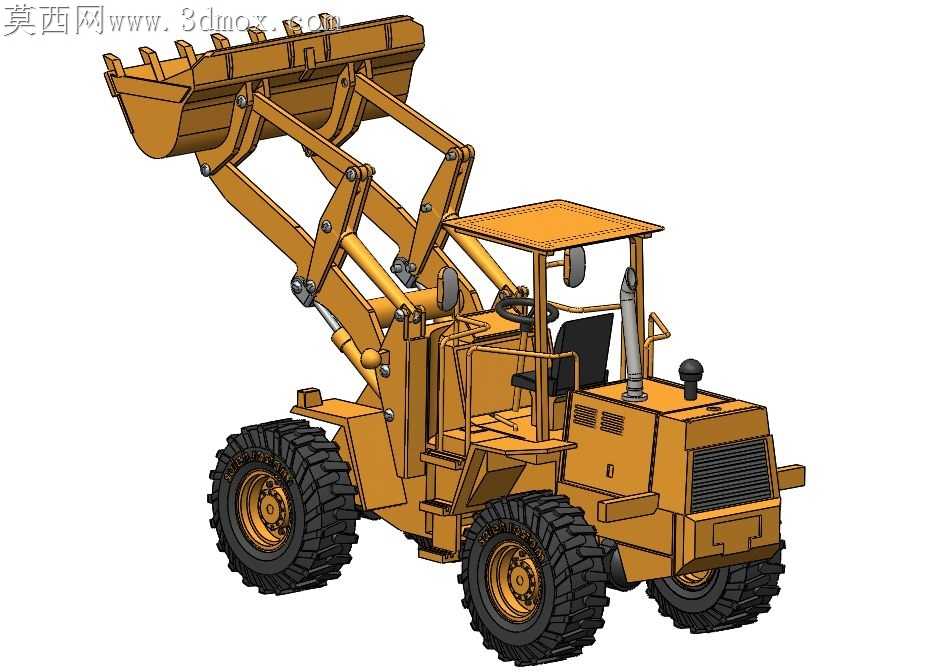

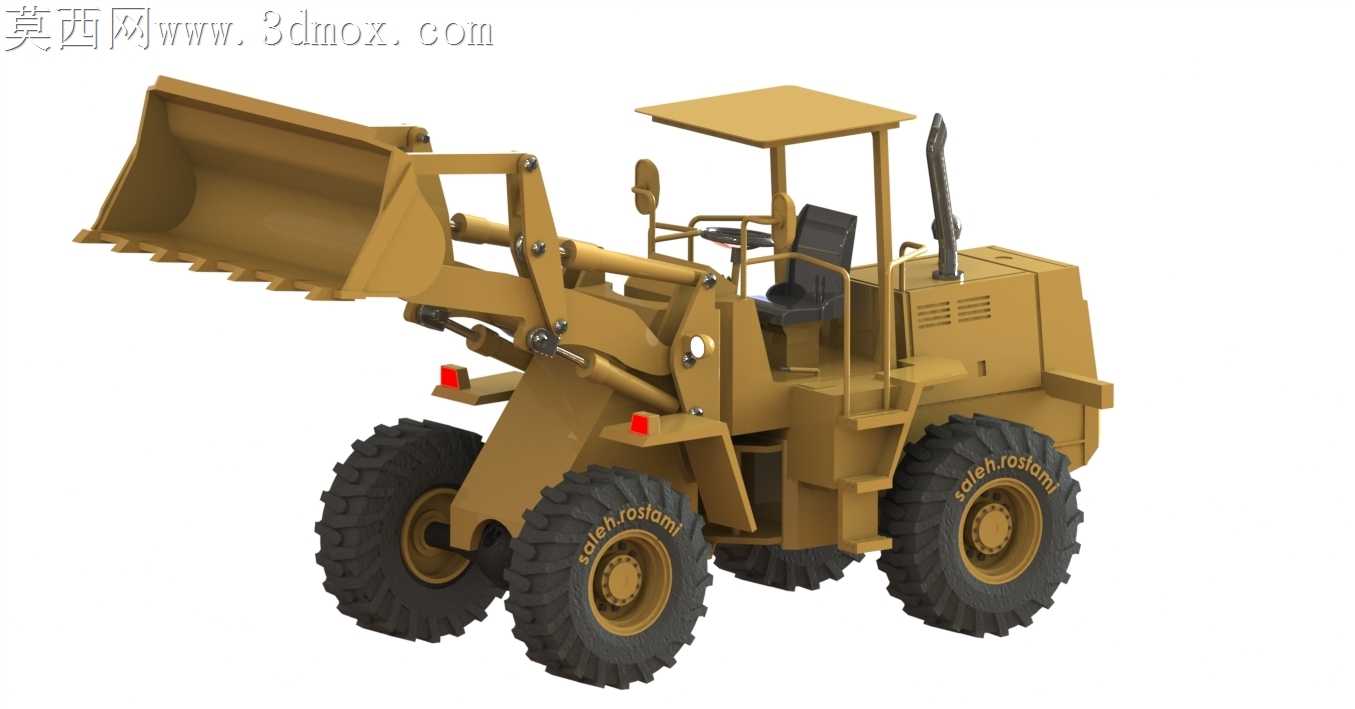

轮式装载机整机结构三维设计方案

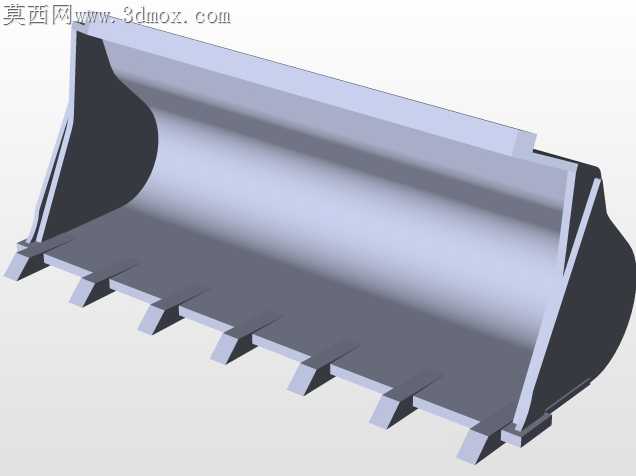

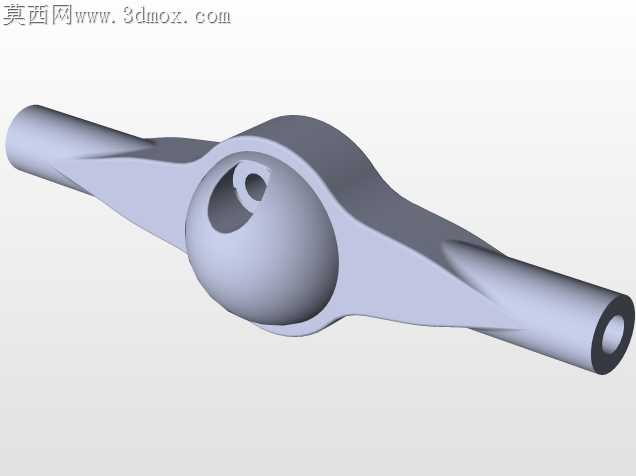

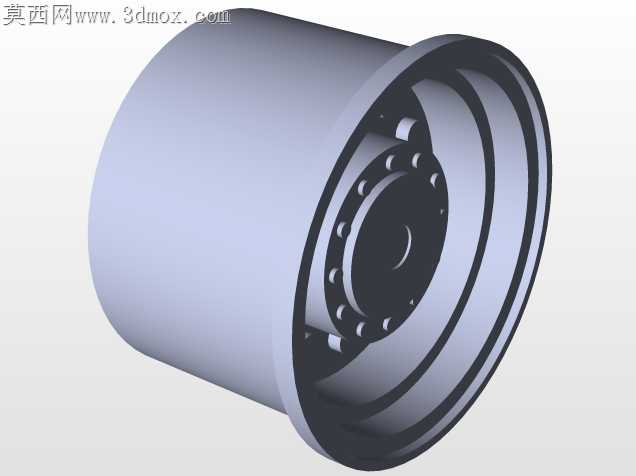

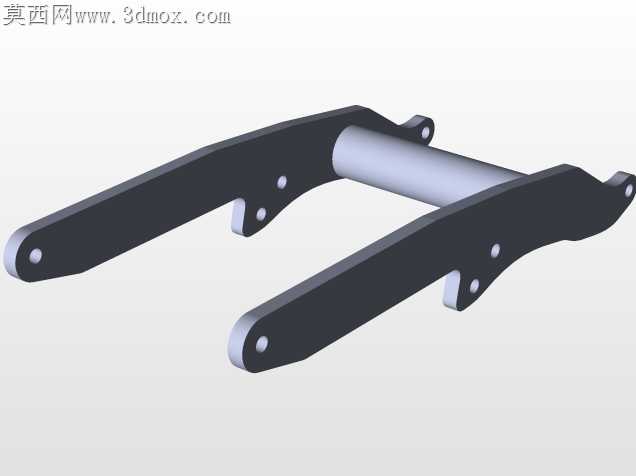

露天矿场、基建工地的轮式装载机长期在颠簸重载工况下作业，铲斗偏载、动臂铰接处应力集中、轮边载荷分布不均是最常见的失效诱因，这套设计从结构优化视角切入，针对传统机型的薄弱环节做了针对性的细节调整。铲斗斗刃采用分段式加厚齿座布局，每个斗齿的安装座都做了圆弧过渡卸荷槽，避免铲入硬质料堆时齿根位置应力骤增引发焊缝开裂，斗体侧壁与主切削板的连接位置没有采用常规直角拼接，而是做了15度斜角过渡贴板，分散偏载作业时的侧向扭力，哪怕单侧铲齿磕到硬质岩石，冲击力也能顺着贴板传导到整个斗体框架，不会集中在单条焊缝上。动臂与车架、摇臂的铰接销轴位置，特意加大了轴套的配合长度，比常规同吨位机型的轴套接触面积多出22%，同时在铰接座两侧加了嵌入式防尘密封圈的安装槽，不用额外加装外置防尘罩就能阻挡工地扬尘进入摩擦副，减少销轴的异常磨损。驾驶室采用敞篷带顶篷的结构，顶篷支撑立柱没有用常规的等径方管，而是做了变截面设计，靠近车架连接端的截面更厚，顶部位置适当减重，既满足落物冲击的防护要求，又不会过多增加整机上部重量，避免整机重心过高影响重载转向时的稳定性。转向桥的安装支座位置做了局部加强筋，筋板走向完全匹配转向时的载荷传导路径，没有多余的冗余结构，不会额外增加桥体重量。轮胎的花纹深度、胎侧厚度都参照工地碎石路面的磨损特性做了匹配设计，轮辋与轮胎的配合止口做了倒角导向，现场更换轮胎时不用反复对位就能快速装配。液压管路的排布全部沿着动臂、车架的内侧走线，每间隔30厘米设置一个管夹固定位，管路转弯处全部采用大半径圆弧弯头，避免管路急折引发的油压损失，同时管路位置全部避开铲斗举升、回落的运动干涉区域，作业过程中不会出现管路被结构件磨破的隐患。后机罩的散热格栅采用倾斜式布局，既保证散热通风面积，又能避免工地扬尘直接吸附在散热器芯体上，减少日常清理的频次。整机的所有铰接点的润滑脂注油嘴都引到了便于日常维护的外侧位置，保养时不用探到机身缝隙里就能完成注油操作，降低日常维保的难度。
