多工位平压平精密模切设备结构设计

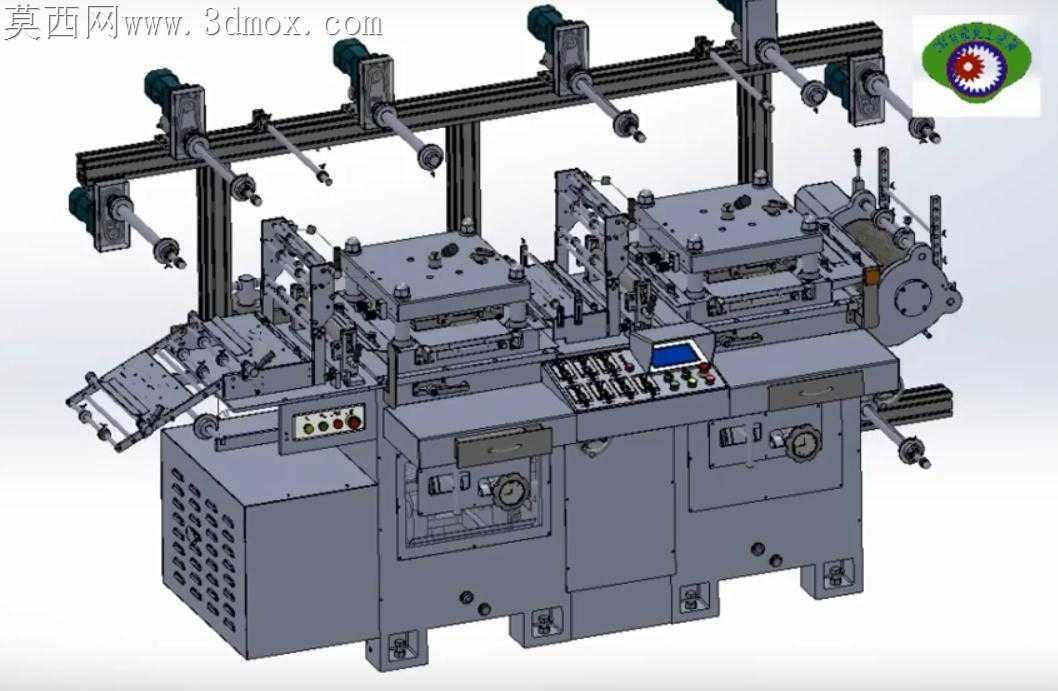

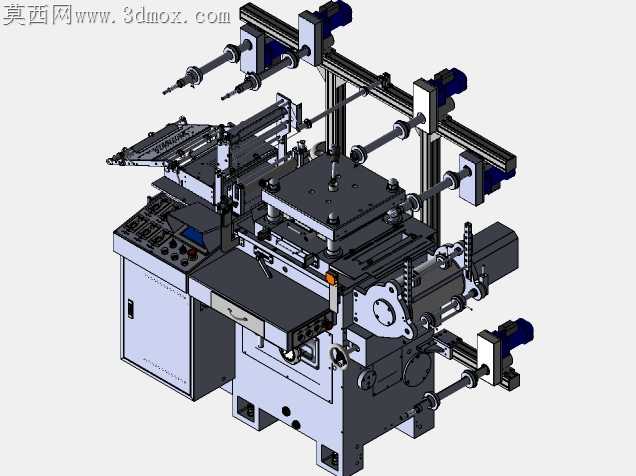

卷材类模切加工现场最常出现的偏移、张力不均、工位对位偏差问题，在这套设备的结构排布里都做了针对性的落地处理。上方排布的多组可调式导料架，每一组都预留了独立的锁紧微调余量，不用拆解护板就能在停机状态下快速调整导料辊的轴向位置，适配不同宽度的泡棉、胶贴、光学膜卷材，避免走料过程中带材边缘剐蹭机架产生毛边碎屑。操作侧排布的控制按钮组与触控屏，高度刚好适配站立操作的人机尺寸，常用的急停、寸动按钮做了凸起防误触设计，不会因为日常清理台面误碰触发停机。机身下部的柜体没有做整面密封，而是在散热需求高的传动侧开了阵列式通风孔，既可以阻挡大尺寸加工碎屑落入柜体内部，又能给连续运转的传动齿轮、减速组件留出足够的散热通道，避免长时间高负载运行时机内温度过高加速密封件老化。两组核心模切工位的安装基面做了加厚处理，锁附位置避开了应力集中的转角区域，连续冲压时的机身震感会被厚重的基座吸收大半，不会因为震动传导到送料段导致带材走位偏移。送料辊的包胶层厚度做了适配薄材的参数选择，不会因为辊面硬度过高压伤带材表面的胶层，也不会因为摩擦力不足出现送料打滑导致的裁切尺寸偏差。出料端的收料导向臂做了可翻折设计，换卷时不用探身到设备内侧就能完成料带牵引，减少换料的辅助时间。外露的传动手轮都加装了防滑握柄，手动盘车调试工位对位时，不用额外套加力杆就能精准微调模切辊的相位，手轮旁的刻度盘直接对应裁切尺寸的偏移量，调试时不用反复测量首件就能快速对位。机身底部的调平脚座预留了足够的调节行程，哪怕车间地面存在轻微不平整，也能快速把设备工作面调整到水平状态，避免带材因为机身倾斜往单侧跑偏。走料路径上的每一组过辊都做了动平衡校正，高速运转时不会出现辊面跳动，带材在输送过程中始终保持平稳的张紧状态，不会出现褶皱、拉伸变形的问题，哪怕是厚度仅0.05mm的光学薄材，也能稳定完成多工位的贴合、模切、排废工序。
