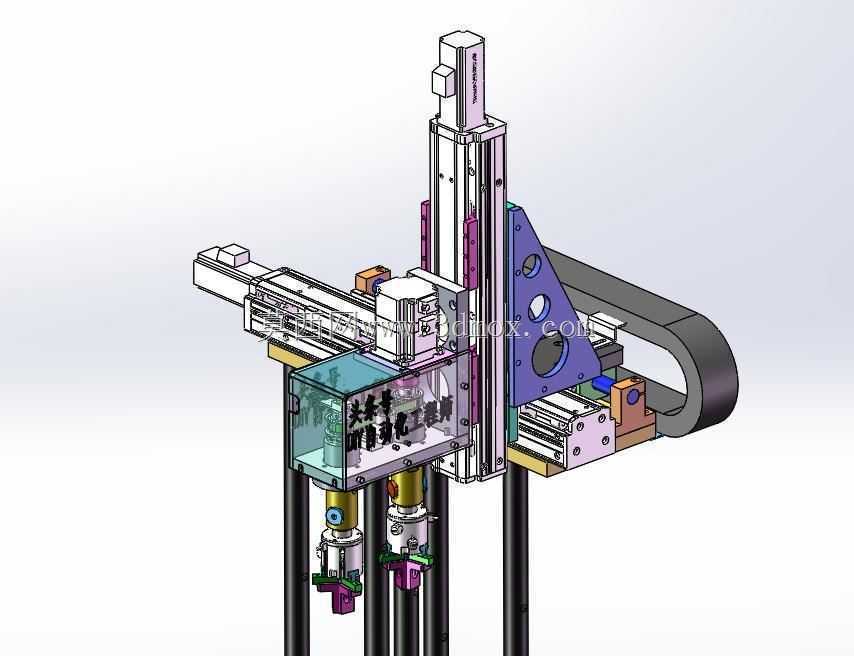

物料拾取放置执行单元结构设计

　　在离散制造的装配、分拣、上下料工位中，拾取放置类执行单元是衔接前后工序的核心功能部件，这类单元的设计合理性直接决定整条产线的节拍稳定性与物料转运精度，很多产线调试阶段出现的物料磕碰、定位偏移、取放失败问题，追根溯源都能回到执行单元的结构设计缺陷上。做这类单元的结构设计时，首先要锚定实际工位的物料属性，不同材质、重量、外形的物料，对应的拾取端结构、驱动行程、动作逻辑完全不同，比如针对表面易刮花的薄壁塑料件，拾取端不能采用刚性夹爪，要预留软质缓冲层的安装位，夹取力的传递路径要做卸力结构，避免夹取时压伤工件表面；如果是金属类小型机加工件，就要考虑拾取端的耐磨性能，接触位置要设计可更换的硬质合金镶块，减少长期往复动作带来的磨损间隙，

　　保证取放位置的重复精度。从安装边界来看，这类单元的安装基面要匹配现有工位的型材架或者设备台面的安装孔位，设计阶段就要把安装法兰的孔距、基面平面度要求标注清楚，避免现场安装时出现孔位不对、基面贴合不严导致的单元晃动问题；单元的整体外轮廓尺寸要预留足够的安全间隙，尤其是做往复直线或者旋转动作时，运动包络范围内不能和周边的传感器走线、工装夹具、防护挡板产生干涉，很多新手设计时只算静态尺寸，忽略动作过程中的最大外伸位置，现场调试时才发现动作时撞到周边部件，不得不临时切割防护或者调整安装位置，既耽误工期也破坏了原有设备的布局完整性。功能特性上，这类单元要兼顾取料的容错性和放料的精准度，取料阶段要允许物料在料盘内有一定的位置偏差，

　　拾取端要设计小范围的浮动结构，比如径向的微小间隙或者弹性缓冲件，避免物料位置稍有偏差就出现卡滞、顶坏工件的问题；放料阶段则要保证定位精度，通常会在放料位配合定位销或者导向倒角，单元下行放料时通过导向结构自动修正微小的位置偏差，保证物料准确落到指定工位。设计思路上，不能盲目追求高参数配置，要结合工位的实际节拍要求选择驱动形式，如果是节拍要求不高的手工辅助上下料工位，采用简单的气缸驱动配合直线导轨就能满足需求，结构简单维护方便，后期更换配件也容易采购；如果是高速自动化产线的工位，就要考虑伺服驱动配合高精度导轨，同时要做动作路径的优化，减少不必要的空行程，把拾取、提升、横移、下放的动作衔接做平滑过渡，避免急停急起带来的惯性冲击，

　　长期冲击不仅会降低单元的使用寿命，还会导致紧固件松动，影响定位精度。从实际应用场景来看，这类单元不仅用在3C产品的装配线上，在五金零件分拣、食品包装物料装填、汽配零件的工序转运中都有大量应用，不同场景下的防护要求也有区别，比如在有切削液的机加工上下料工位，单元的导轨、驱动部件要设计防护罩，避免切削液和铁屑进入运动副造成磨损卡滞；在食品包装场景下，接触物料的部分要采用符合卫生要求的材质，结构上要避免卫生死角，方便日常清洁擦拭。结构细节上，要考虑后期维护的便利性，比如易损的拾取端配件要设计成快拆结构，不用拆解整个单元就能快速更换；走线的位置要预留拖链安装槽，避免往复动作时线缆被拉扯磨损，很多现场出现的信号中断问题，都是因为走线没有固定好，长期弯折导致线缆内部断裂。另外，单元的重量也要做合理控制，尤其是安装在移动模组上的拾取放置单元，过重的话会增加模组的负载，加大驱动电机的功率损耗，还会影响高速运动时的稳定性，设计时在保证结构强度的前提下，非受力的安装板可以采用轻量化的镂空设计，受力部件则要通过应力分析确认壁厚，避免为了减重牺牲结构刚性，导致动作时出现形变抖动。
