产线物料平移周转输送机构

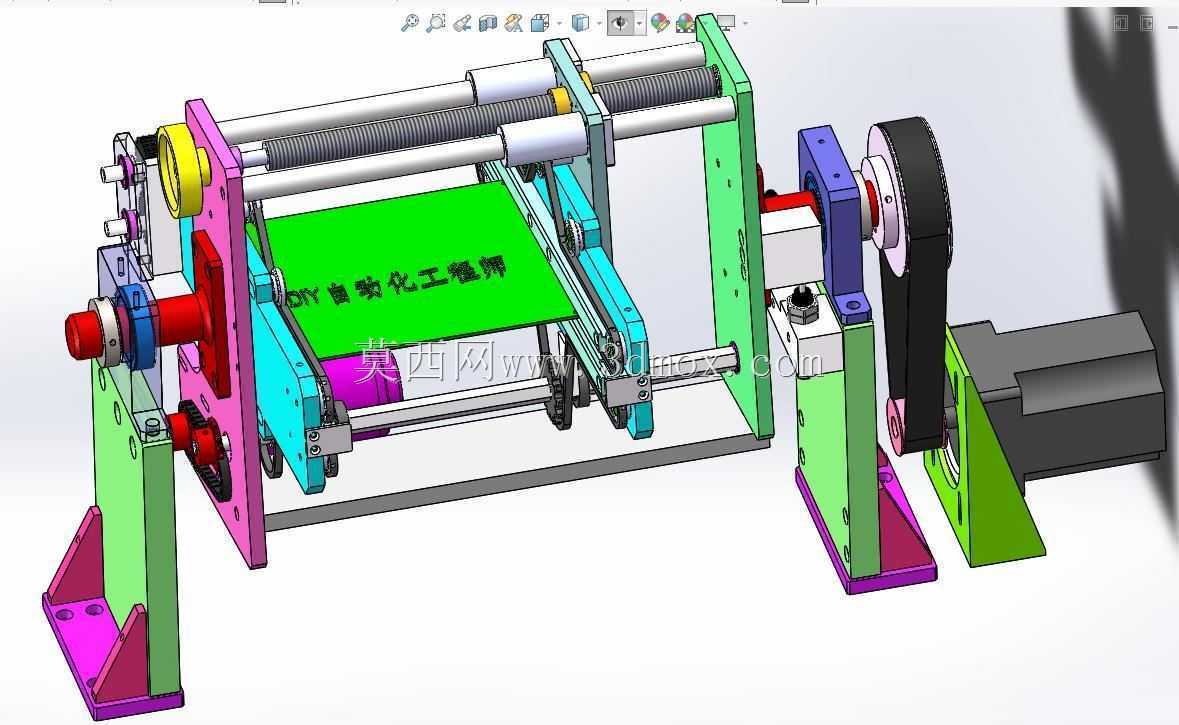

　　该周转机构主要面向3C电子、小型五金零部件加工、包装工序间的物料平移转运场景，可直接嵌入段式产线的衔接工位，替代人工完成工位间的板状、小型盒装物料的水平移送，适配多工序连续作业的节拍要求，解决人工搬运存在的对位偏差、节拍不稳定、易刮伤工件表面的问题。从结构设计逻辑来看，整体采用立式侧板支撑的框架式布局，两侧立式安装板作为核心承载基准，所有传动辊轴、驱动组件、导向部件均直接固定在两侧立板上，减少了额外的转接安装座，既压缩了整体横向占用空间，也能保证各辊轴的平行度公差控制在合理范围内，避免传动过程中出现皮带跑偏、物料移送歪斜的问题。驱动端布置在机构侧方，采用带轮传动结构将动力传递至主传动辊，主传动辊与从动辊之间搭配平皮带作为物料承载面，

　　皮带下方设置有承托板，避免物料放置后皮带出现下凹变形，保证物料移送过程中平面度稳定，不会出现倾斜卡料的情况。机构上方设置有两根平行的导向光轴，搭配可调节位置的限位挡条，可根据待移送物料的实际宽度调整挡条间距，适配不同尺寸规格的物料周转需求，调整时仅需松开挡条上的锁紧螺丝即可沿光轴滑动定位，无需额外拆卸部件，适配产线快速换型的使用需求。安装边界方面，该机构底部设置有带安装孔的L型固定支脚，可直接通过螺栓锁紧在产线的铝型材机架或者钢制工作台面上，支脚与立板之间采用螺栓连接，可根据上下游工位的实际高度差微调整体安装高度，保证物料移送面与前后工位的作业面齐平，避免出现物料移送的高度差导致的磕碰。从功能特性来看，

　　该机构的移送行程可根据实际产线布局调整辊轴间距与皮带长度，常规配置下可覆盖300mm至500mm的平移距离，移送速度可通过搭配的驱动源转速调整，匹配不同产线的生产节拍，最快可适配每分钟30次的往复移送需求，且传动结构做了防护设计，旋转部件外侧均设置有护罩，避免生产过程中杂物卷入传动结构造成设备故障。设计过程中优先考虑了易维护性，皮带张紧结构设置在从动辊端，仅需调整端部的张紧螺丝即可完成皮带松紧度调节，无需拆解整体框架，日常维护时仅需定期检查带轮张紧度、皮带磨损情况即可，降低了产线运维的工作量。该机构可单独作为平移周转单元使用，也可多组拼接组成更长距离的物料输送线，还可搭配顶升、移栽组件完成多方向的物料流转，适配不同的产线布局需求，结构中所有的辊轴均采用标准光轴搭配轴承座的安装形式，损坏后可直接更换标准件，无需定制非标配件，降低了备件成本。
