自动化产线反向取放执行机构结构设计

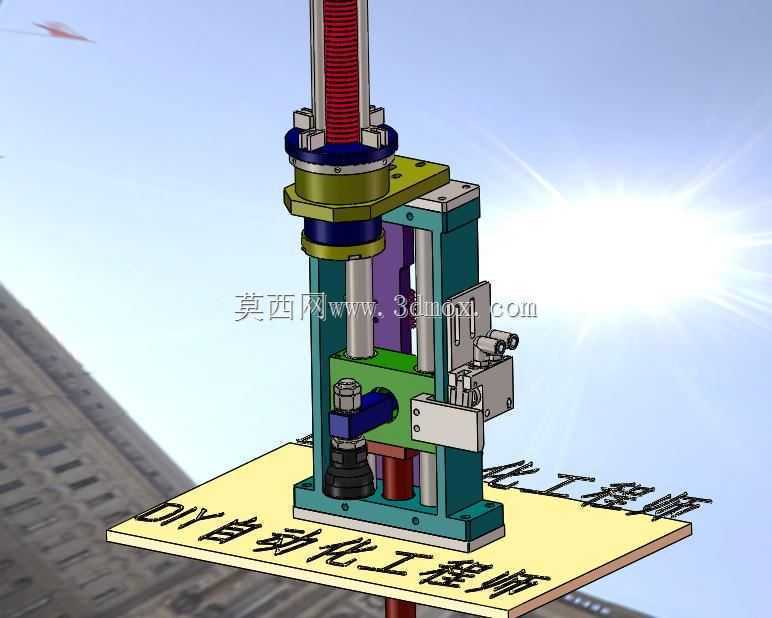

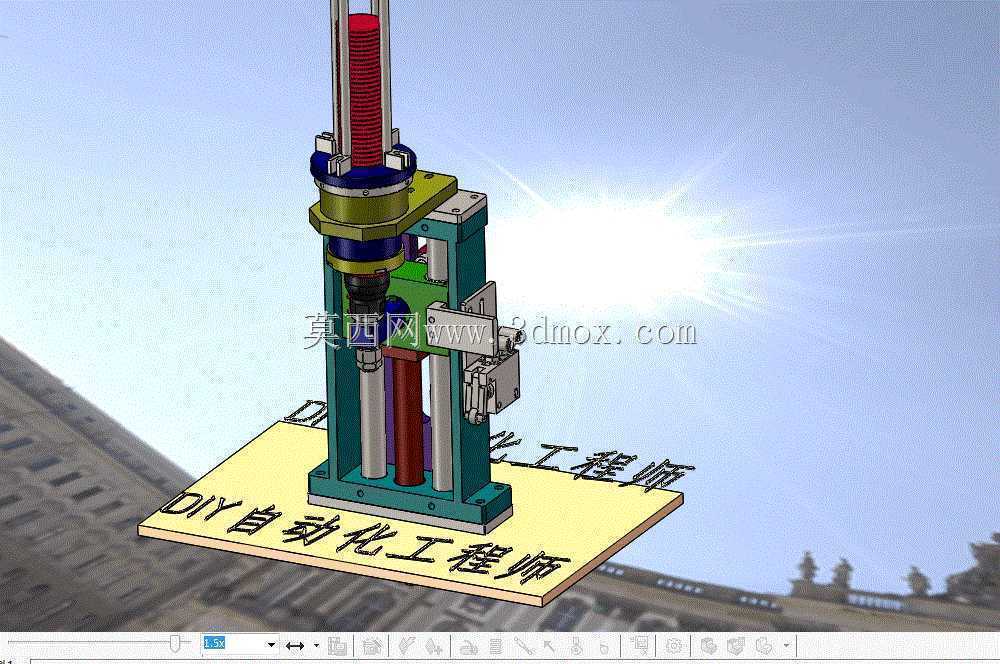

　　在3C电子、小五金件组装、轻工包装这类节拍要求在2-5秒每工位的离散制造产线上，工件的反向取放一直是工位布局里容易卡壳的环节——常规正向取放的执行件只需要沿Z轴上下完成拾放动作，但遇到工件需要翻面流转、或者取料位与放料位处于机构安装基准的异侧时，常规的单轴直动执行件就无法覆盖动作需求，这类反向取放装置就是为填补这类工位的动作空白设计的。从结构布局来看，这套装置采用立式安装的基准板作为核心承载基体，所有功能组件都集成在这块经平面度校准的安装板上，安装板背面预留了标准的T型槽安装位，可直接兼容市面上主流的铝型材工业机架安装尺寸，不需要额外做转接板加工，现场安装时只需要将安装板与机架的安装面对齐锁付M6内六角螺丝即可，

　　整体安装边界的宽度控制在120mm以内，深度方向不超过180mm，竖直方向的总行程预留了100mm的可调空间，不会在密集排布的产线工位里占用过多横向空间，适合多工位并排紧凑布局的产线使用。核心的动作执行部分，采用带导向的直动加侧置限位的组合结构，上部的传动段采用梯形丝杠配合线性导杆的传动组合，相比同步带传动的结构，梯形丝杠的自锁特性可以在气源或者动力中断的时候保持当前位置，不会出现执行端下坠砸坏工件或者工装的情况，导杆采用表面经硬化处理的镀铬光轴，配合铜基石墨导套，长期往复运行的磨损量比普通直线轴承低40%左右，适合高频次往复动作的工位使用。中部的执行端安装位预留了标准的气动夹爪或者真空吸盘的安装接口，

　　接口处做了5mm的位置可调腰型孔，可以适配不同尺寸的拾放端具，不需要重新加工连接法兰。装置的侧部安装了行程触发的感应片安装位，可根据实际工位的取放高度调整感应片的位置，匹配产线的PLC信号触发逻辑，当执行端下行到取料位时触发取料信号，拾件完成后上行到安全高度，再随整体机构完成反向避让动作，将工件放置到反向侧的放料位，整个动作循环里没有多余的空行程，相比采用多轴机器人完成反向取放的方案，这套装置的动作路径更短，节拍稳定性更高，成本仅为小型多轴机器人的六分之一左右。在设计细节上，所有的活动走线都预留了侧置的走线槽安装位，气管和传感器线缆可以沿着安装板的侧边布置，不会在动作过程中出现线缆剐蹭或者被运动部件夹损的情况，

　　底部的缓冲位安装了聚氨酯缓冲垫，当执行端下行到极限位置时可以吸收剩余的冲击动能，避免硬碰撞导致的工件移位或者机构零件松动。这套机构可以直接适配现有产线的工位改造，不需要对原有产线的机架做大范围改动，尤其适合在旧产线升级时，新增需要反向取放工件的工序，比如小零件的反面检测工位、工件背面贴标工位、组装件的反向压装工位等场景，不需要额外增加多轴转运的环节，直接在原有工位的安装基准上加装这套装置即可完成动作需求。结构上没有采用复杂的定制异形零件，90%以上的结构件都可以采用标准型材和标准机加工件制作，后期维护时只需要定期给导套加注润滑脂、检查缓冲垫的磨损情况即可，不需要储备特殊的定制备件，维护成本远低于集成式的复杂执行机构。在动作逻辑的匹配上，这套装置的动作行程可以通过调整上部丝杠的限位螺母位置来适配不同高度的工件，不需要更换结构零件，当产线换型生产不同尺寸的工件时，只需要调整端具安装位的位置、重新设定行程感应片的触发位置，就可以快速完成换型调整，换型时间可以控制在10分钟以内，适配多品种小批量的柔性生产需求。
