这套偏光片贴合设备主要面向平板显示模组制造车间,承担液晶面板、触控屏等薄型光学器件表面偏光膜的自动上料、对位、贴合与压合作业。在实际产线布局中,这类设备通常衔接前段清洗工序与后段固化、检测工位,是显示模组装配段的核心专机之一。
从整机结构看,设备采用上下分层的框架式布局。下部为机台基座与电气、气路集成舱,基座由方管焊接框架加钣金封板构成,底部配置可调脚杯与移动脚轮,兼顾就位后的水平调节与车间内短距离移位。基座内部预留了真空发生器、电磁阀岛、拖链走线槽以及驱动器安装空间,检修门采用带锁铰链结构,日常维护时可从设备前侧与左右侧开启。

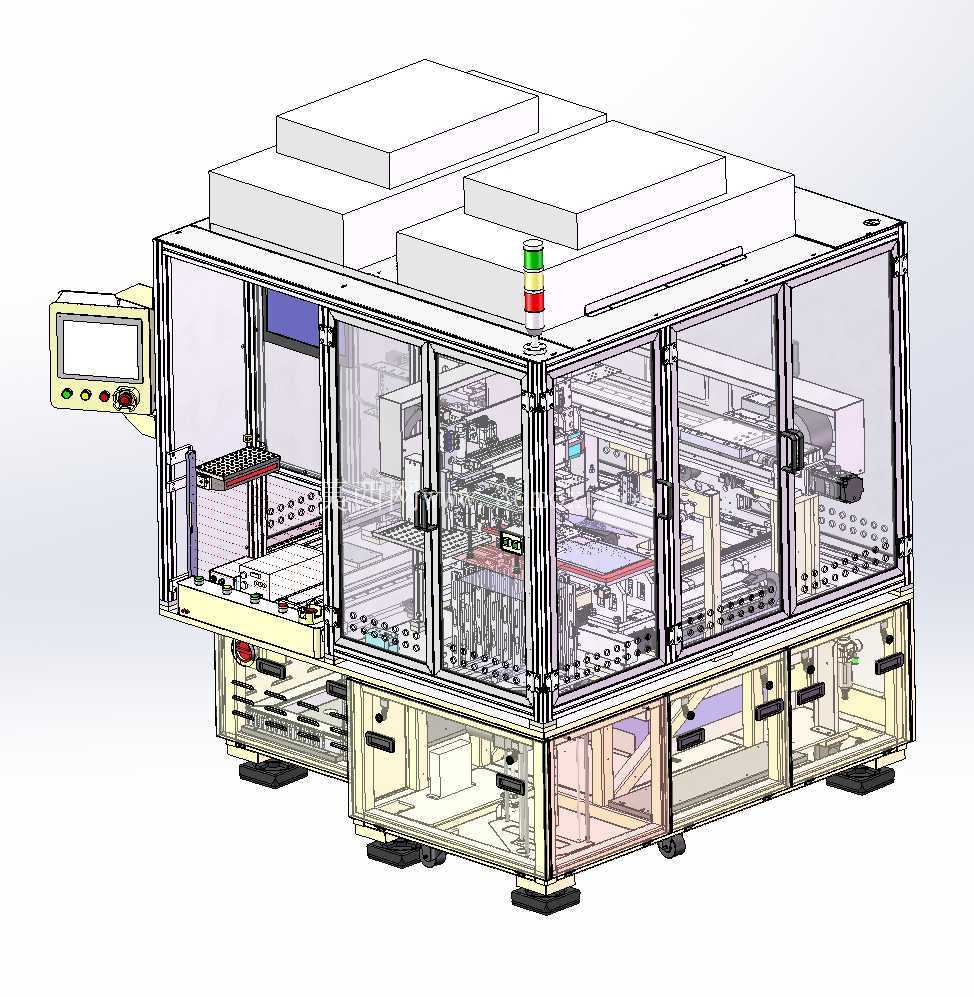

上部工作区以工业铝型材搭建防护骨架,四周镶嵌透明亚克力或钢化玻璃护罩,既满足设备运行时的安全隔离要求,又便于操作人员观察内部贴合状态。护罩顶部布置三段式排风罩接口,可对接车间 FFU 或排风系统,及时抽离贴合过程中可能产生的微量挥发物与粉尘。机身左前侧伸出悬臂操作箱,箱面集成触摸屏、急停按钮与启动、复位按钮,操作箱通过可旋转悬臂与机架连接,操作人员可在上下料位与调试位之间灵活调整观察角度。机架顶部立柱上安装三色警示灯,用于设备运行、待机、报警状态的直观提示。

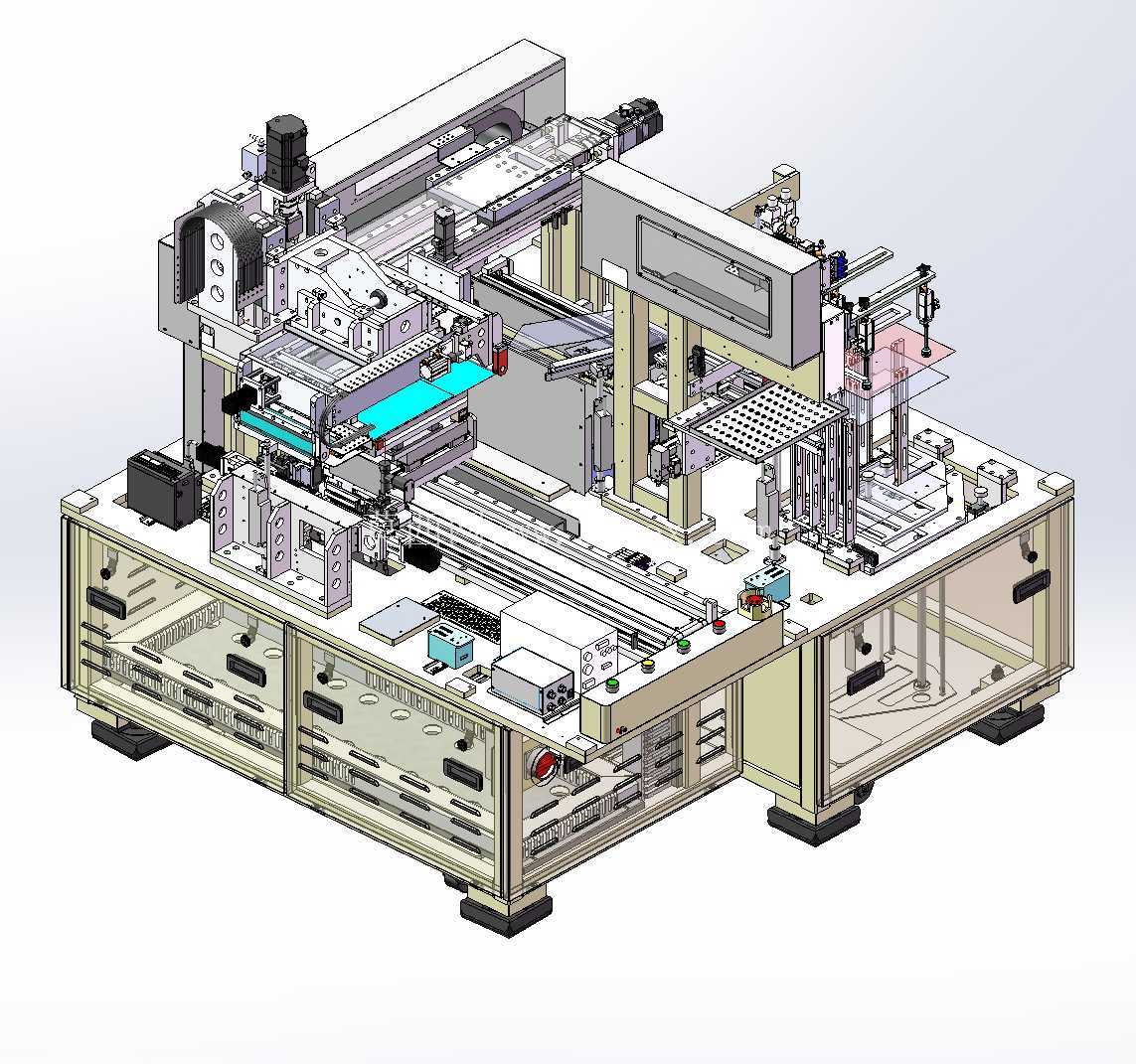

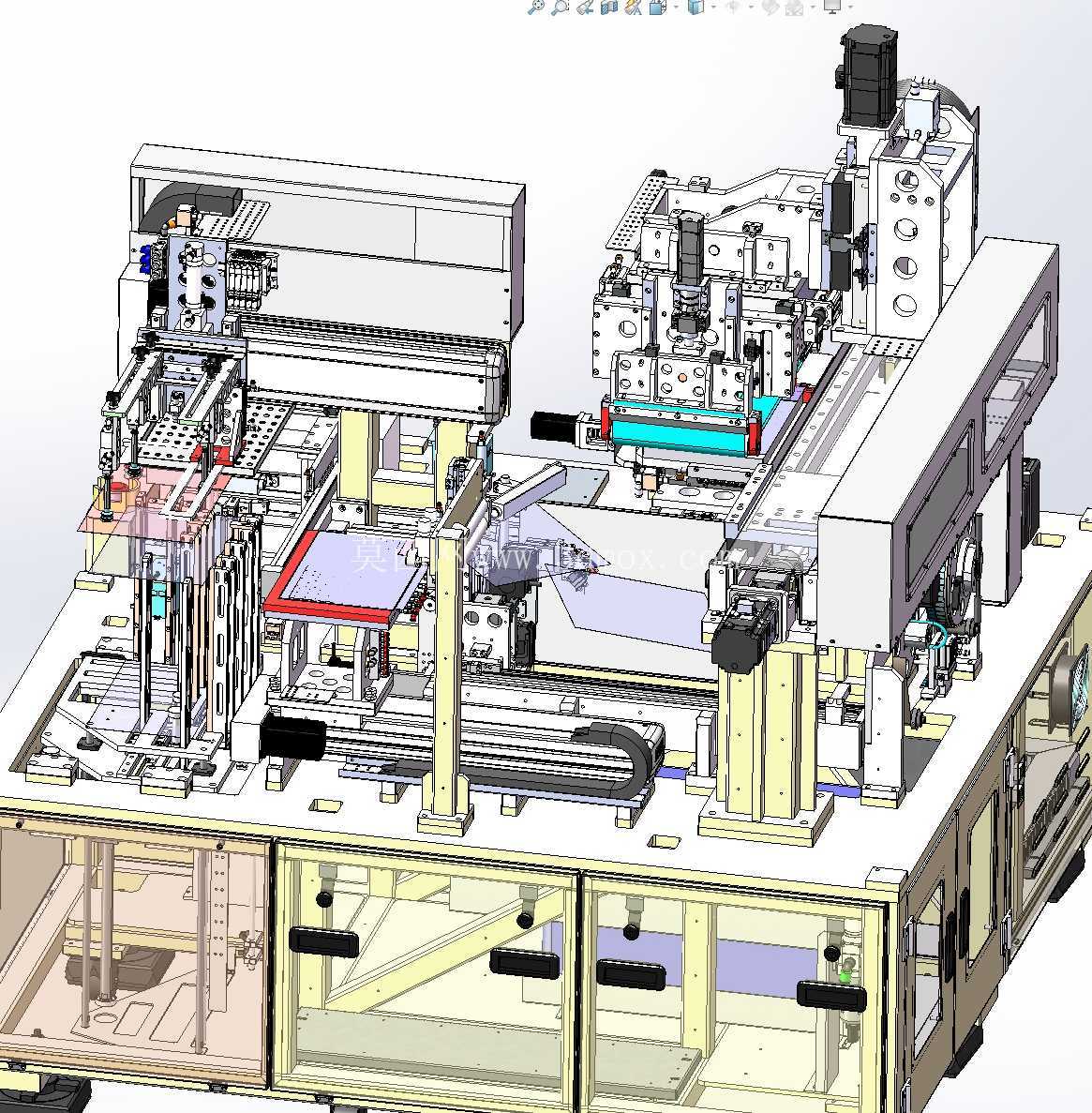

内部工作流程围绕偏光片与面板的高精度贴合展开。设备一侧设置偏光片料仓与撕膜机构,料仓采用堆叠式供料,配合吸盘取料与剥离辊完成离型膜的自动撕除;另一侧为面板上料工位,承载台板通过真空吸附固定玻璃或柔性面板。中转搬运采用多轴伺服机械手配合线性模组实现,X、Y 轴由伺服电机驱动滚珠丝杠或同步带传动,Z 轴配合旋转校正轴完成偏光片的角度微调。视觉对位系统在贴合前对面板 Mark 点与偏光片基准边进行拍照比对,将偏差量反馈给运动控制器,实现微米级位置补偿。
贴合执行部分采用辊压与平台压合相结合的方式。初贴阶段由柔性硅胶辊沿设定轨迹匀速滚压,使偏光片从一端向另一端逐步贴合,有效排出膜片与面板之间的空气,降低气泡产生概率;终贴阶段由平整压合平台在恒压下保持一定时间,保证膜面贴合牢度与平整度。压合力通过调压阀与压力传感器闭环控制,可针对不同厚度、不同材质的偏光片设定压力曲线,避免压伤液晶层或导致膜片变形。

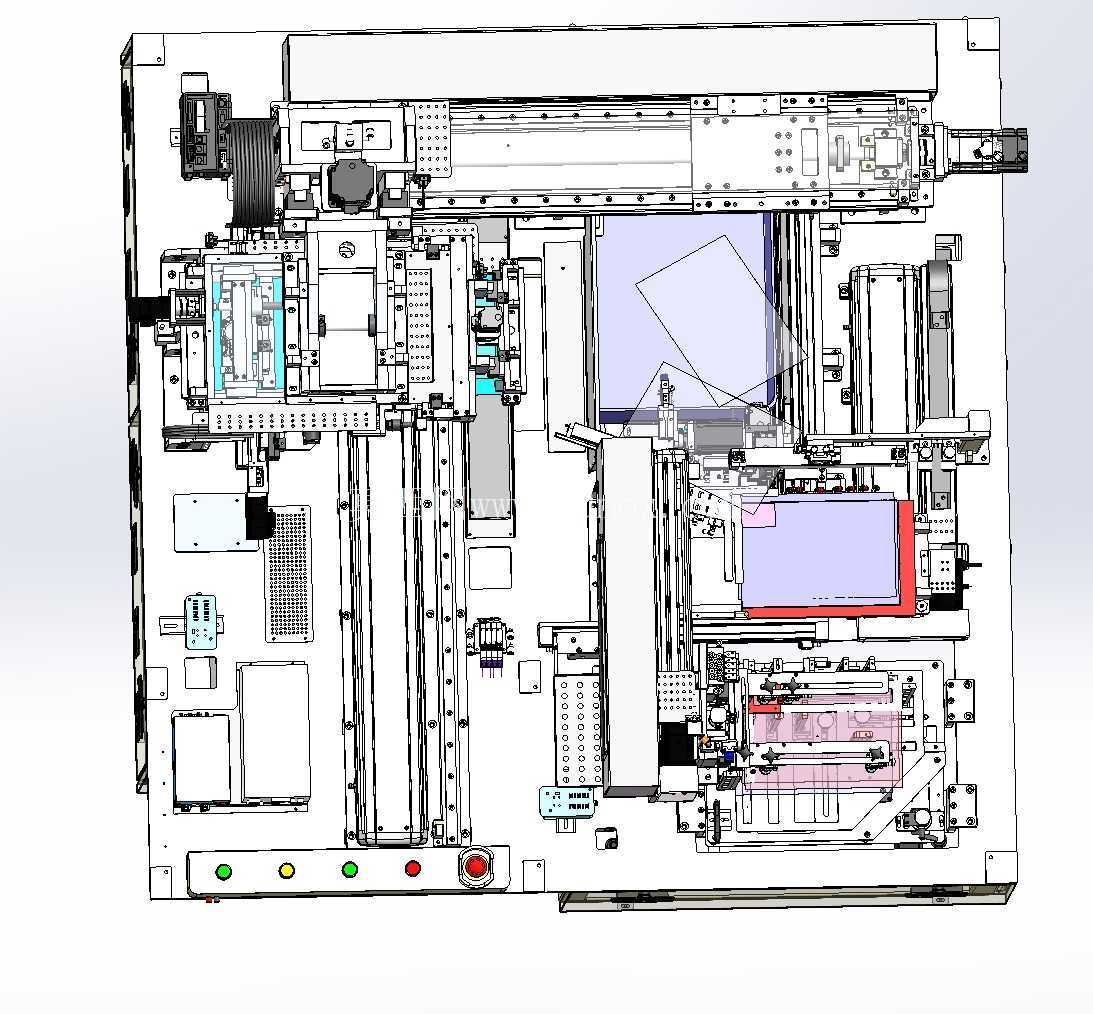

在安装边界方面,整机外形呈长方体布局,长度方向容纳上料、贴合、下料三个工位,宽度方向预留护罩开门与操作维护空间,高度方向包含顶部排风罩与警示灯。设备就位时需在四周预留不少于单人通行的维护通道,上方考虑排风管道与照明干涉,地面要求水平承重并预留气源、电源接口位置。气路接入需满足稳定压缩空气压力,电路方面伺服驱动与控制系统分开走线,减少信号干扰。
设计思路上,整机强调高节拍与高良率的平衡:搬运路径尽量缩短,撕膜、对位、辊压动作在时序上重叠进行;接触面板与膜片的部位全部采用防静电材料,关键工位配置离子风嘴消除静电吸附的灰尘;护罩内部设置安全光栅与门锁开关,一旦人员开启护罩,设备立即进入安全停止状态。对于结构设计人员而言,建模时需重点关注铝型材框架的刚性、运动模组的安装基准面平面度,以及吸盘、辊轮等易损件的快换结构;对于设备选型人员,则需结合面板尺寸范围、贴合精度要求与产线节拍,核对工作腔净空间、轴行程及压合平台规格,确保设备能够覆盖目标产品的工艺窗口。
