工业气瓶斜置式承载固定托盘结构

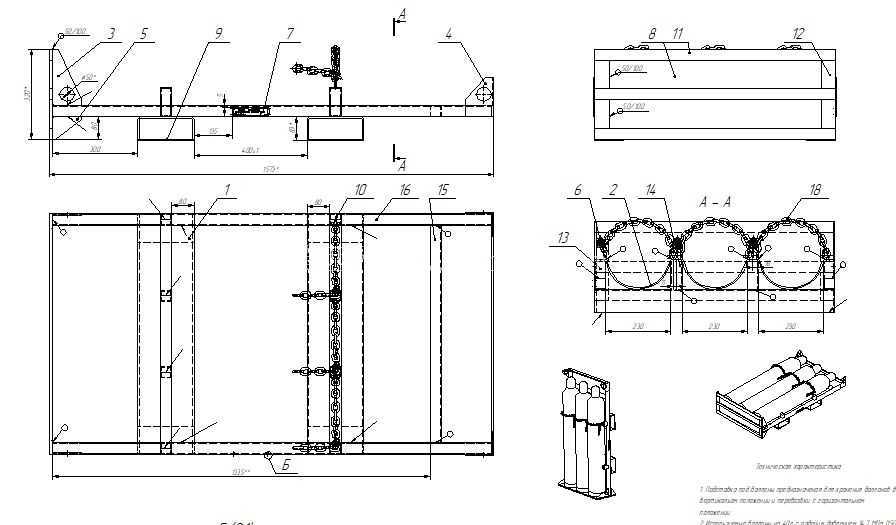

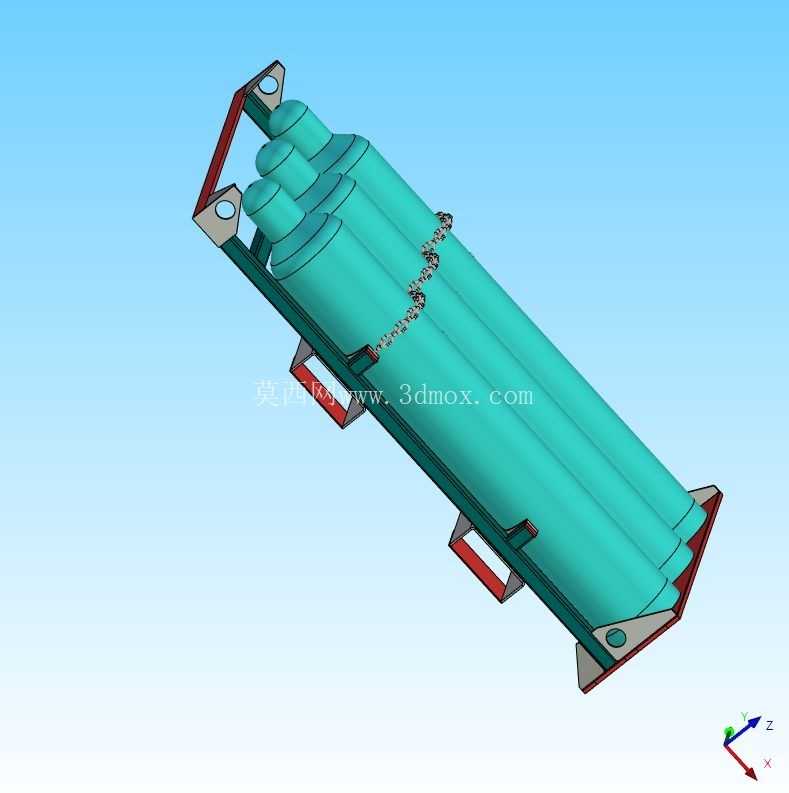

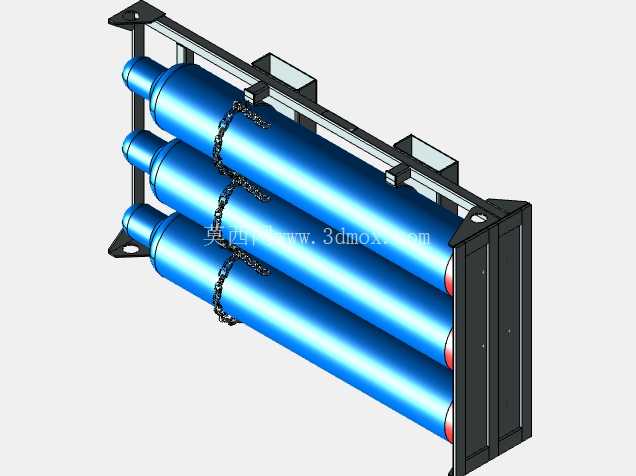

在工业气体储运、车间工位供气、焊接作业现场配套、特种设备检修转运等场景中，高压气瓶的直立存放始终存在倾倒风险，尤其是多瓶组同步转运、固定工位集中供气的工况下，常规直立式气瓶架不仅占用竖向空间大，在叉车转运、行车吊装过程中受晃动影响易出现气瓶滑脱、架体失稳的问题，这款斜置式容器托盘正是针对这类痛点完成的结构设计。从实际使用逻辑来看，该托盘采用倾斜承载布局，将多支高压气瓶以统一倾角斜向排布在架体上，相比直立排布，斜置状态下气瓶重心整体向架体中心偏移，配合架体两端的端部限位挡块、瓶身中部的链式锁紧结构，可完全避免气瓶在转运过程中沿轴向窜动、径向滑脱的问题，哪怕是经过厂区内的减速带、车间地面的轨道接缝等颠簸路段，瓶体也不会出现移位。设计阶段首先确定了承载瓶组的适配规格，针对常用的40L工业高压二氧化碳气瓶的瓶身直径、瓶肩与瓶底的结构尺寸，在架体两端设置了带圆弧定位槽的端板，端板上的圆弧槽与瓶身外径完全贴合，端板边缘做了折边强化处理，避免长期受瓶体挤压出现变形；架体主体采用矩形钢管焊接成型，主承力梁沿瓶身轴向布置，底部设置了三个等距分布的叉车叉套，叉套的内孔尺寸适配常规2吨、3吨内燃叉车与电动叉车的叉齿厚度与间距，不管是短距离车间内转运，还是装车时的叉举作业，都能保证叉齿完全插入叉套，不会出现偏载。架体的倾斜角度经过反复校核，最终选定的倾角既保证了瓶体重心落在架体支撑边界以内，又不会因为倾角过大导致瓶内液态介质（比如二氧化碳钢瓶内的液态组分）在静置状态下出现异常分布影响供气稳定性，同时斜置状态下操作人员开闭瓶阀、连接减压器时不需要过度抬臂，作业姿态更符合人机工程要求。瓶身中部的锁紧结构采用板式链条搭配快拆锁扣，每支气瓶对应独立的锁紧位，装瓶时只需要将气瓶从架体侧方推入定位槽，扣上链条锁扣即可完成固定，卸瓶时扳开锁扣就能快速取下气瓶，操作效率比传统的螺栓压带式固定结构提升60%以上。架体两端的顶部设置了吊装孔位，孔位内嵌了加厚的吊耳板，可直接配合卸扣、吊装带完成行车吊装作业，吊装状态下整个架体的受力点分布在主承力梁的两端，不会出现架体变形、瓶体滑落的问题。安装边界方面，该托盘的整体宽度控制在标准托盘的尺寸范围内，可直接适配现有厂区的标准货架层高、货运车辆的货箱内宽，不需要额外调整现有储运设施的尺寸；底部的支撑脚采用耐磨钢板焊接，放置在地面时四个支撑点完全贴合地面，不会因为地面轻微不平整出现晃动，支撑脚底部预留了安装孔，在固定工位长期使用时可通过膨胀螺栓将托盘固定在地面，进一步提升稳定性。从结构细节来看，所有与瓶身接触的部位都做了圆角打磨处理，避免尖锐棱角刮伤气瓶表面的防锈漆层甚至瓶体金属表面，架体焊接完成后整体做了抛丸除锈与喷塑处理，可适应车间内潮湿、有焊接飞溅的作业环境，长期使用不会出现锈蚀掉漆的问题。在多瓶组集中供气的工位上，该托盘可直接作为固定供气架使用，不需要额外搭建气瓶固定支架，瓶阀端统一朝向操作侧，管路排布更整齐，日常巡检时可快速观察每支气瓶的压力状态，出现泄漏时也能快速关闭对应瓶阀；在转运场景下，一次可承载4支标准工业气瓶，相比传统的单瓶转运小车，转运效率提升数倍，且全程不需要操作人员近距离扶持气瓶，避免了气瓶倾倒伤人的安全风险。设计过程中还对架体的受力做了模拟校核，在满负载状态下，主承力梁的最大变形量控制在允许范围内，端板定位槽、叉套、吊耳等关键受力部位的应力均远低于材料的许用应力，完全满足重载工况下的长期使用要求，架体上没有多余的冗余结构，在保证结构强度的前提下尽可能控制了自身重量，降低了转运过程中的无效负载。
