汽车动臂镗孔加工专用工装夹具结构

项目分类:汽车冲压模具 发布时间:2026-07-30 ID:1205599
  • 汽车动臂镗孔加工专用工装夹具结构
  • 汽车动臂镗孔加工专用工装夹具结构

这套工装针对长条形汽车动臂类结构件的镗孔工序设计,在汽车零部件机加工车间里,这类长悬臂结构件的孔系加工一直是精度控制难点——工件本身长度跨距大,镗孔时如果装夹刚度不足,很容易出现让刀、孔位同轴度超差、孔壁圆柱度不达标的问题,直接影响后续动臂与铰接轴、驱动部件的装配精度,甚至会让整套动臂机构在运行中出现偏磨、异响、寿命缩短的隐患。

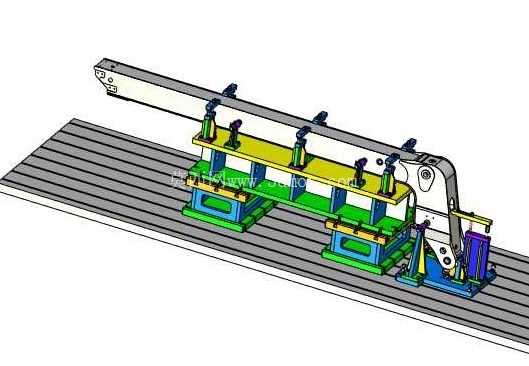

从结构布局来看,整套夹具采用分体式多工位支撑底座设计,底座通过底部的定位键与T型槽螺栓固定在镗床工作台上,安装时需要先找正底座的纵向基准面与镗床主轴进给方向的平行度,找正误差控制在0.02mm/m以内才能保证后续加工的孔位方向精度。支撑座沿工件长度方向排布,对应动臂工件的不同受力点位,每个支撑点位都设置了可调式辅助支撑,避免长工件因自重产生绕曲变形,支撑头采用硬质合金镶件,减少长期使用后的磨损量,保证重复装夹的精度一致性。

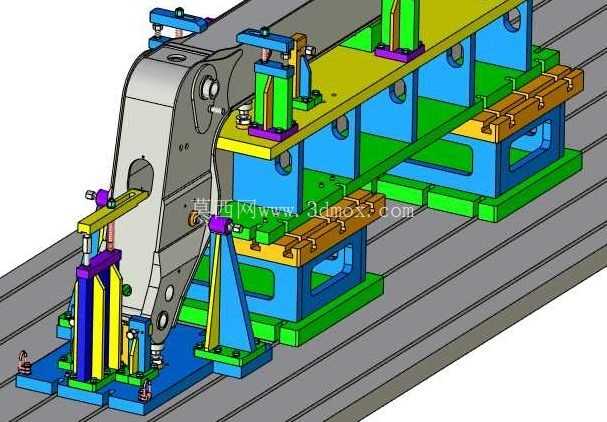

夹紧单元采用杠杆式下压结构,夹紧点全部对应工件下方的支撑位置,避免夹紧力造成工件附加变形,每个夹紧压头都做了浮动设计,能够自适应工件毛坯面的微小尺寸误差,保证夹紧力均匀传递,不会出现局部压痕或者夹不牢的情况。靠近工件铰接端的位置设置了端部定位组件,通过一面两销的定位方式限制工件的六个自由度,其中菱形销用于补偿工件孔距的制造误差,避免过定位造成的装夹困难,定位销的硬度达到HRC58-62,耐磨性能满足批量生产的使用需求。

夹具末端设置了镗杆导向支撑结构,因为动臂末端的铰接孔距离主轴悬伸长,镗杆伸出过长会出现刚性不足振刀的问题,这个导向套能够在镗孔加工时给镗杆提供径向支撑,大幅提升镗杆的刚性,保证深孔或者长跨距孔的加工表面粗糙度与圆度要求,导向套采用耐磨铜合金材质,内部开有润滑油槽,加工时可以通过油路注入润滑油减少镗杆与导向套的磨损。

设计这套夹具的时候,首先核算了工件的加工受力情况,镗孔时的切削力主要沿径向与轴向传递,所以所有夹紧元件的夹紧力都经过计算,既能够克服切削力带来的工件位移趋势,又不会因为夹紧力过大造成薄壁部位的变形。同时考虑到批量生产的装夹效率,所有夹紧单元都可以通过气动或者液压驱动实现同步夹紧,操作人员只需要完成工件的吊装定位,就可以一键完成所有点位的夹紧,相比传统的螺栓压板装夹方式,装夹时间能够缩短60%以上,而且夹紧力一致性更好,不会因为操作人员的力度差异造成加工质量波动。

在安装边界上,整套夹具的总长度适配常规卧式镗床的工作台行程,底座的安装孔位按照标准镗床T型槽间距设计,不需要额外制作过渡垫板就可以直接安装,夹具的最大装夹工件长度覆盖同系列不同规格的动臂产品,通过更换定位销与调整辅助支撑的位置,就可以快速实现多品种工件的共线生产,减少工装更换的调试时间。夹具的排屑空间做了专门预留,加工产生的铁屑可以顺着支撑座之间的空隙落到工作台的排屑槽里,不会堆积在定位面上影响后续装夹的定位精度,日常维护时只需要定期清理导向套的铁屑、检查定位销的磨损量就可以,维护难度很低。

实际生产验证中,这套夹具装夹加工的动臂孔位同轴度可以稳定控制在0.03mm以内,孔壁粗糙度达到Ra1.6,完全满足产品的设计装配要求,而且因为装夹刚度足够,镗孔的切削参数可以比传统装夹方式提升20%左右,单工序加工效率有明显提升,非常适合汽车零部件批量加工场景使用。
