汽车车架加工用立式折弯设备结构设计

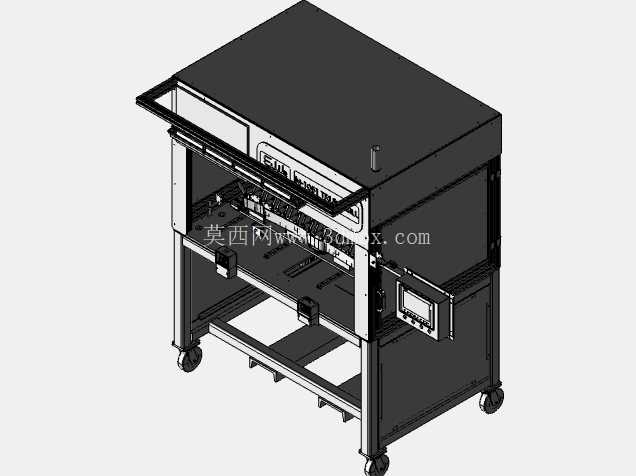

这款折弯设备主要面向汽车车架零部件的折弯成型工序，在商用车、乘用车的车架纵梁、横梁以及加强筋类零件的小批量试制、多品种换产加工场景中适配性较强，区别于大型数控折弯机的大吨位、大工作台面设计，这款设备采用立式柜式结构，底部配置万向脚轮，可在车间内根据产线排布灵活移动，不需要做专门的地基浇筑固定，对于临时试制工位、模具调试工位的适配度更高。从结构布局来看，设备上部为封闭的防护柜体，内部集成折弯驱动单元、传动组件以及上模安装基座，柜体前部设置可开合的防护挡板，加工时挡板闭合可避免金属碎屑、加工飞溅物飞出，同时预留观察窗口方便操作人员实时查看折弯成型状态；中部为工件加工工位，设置可调节的下模定位工装，可根据不同规格的车架型材调整定位挡块的间距与高度，适配厚度1.5mm到6mm的汽车结构钢型材折弯作业，折弯角度可通过侧边的触控操作面板进行参数设置，角度调节精度可控制在0.5度范围内，满足车架零件后续焊接装配的形位公差要求。设备右侧外挂的操作面板采用可旋转悬臂结构，操作人员可根据自身站位调整面板角度与距离，不需要固定站在设备正前方操作，在上下料时可将面板旋转至侧面，避免磕碰干涉。下部为开放式的机架支撑结构，预留了电控组件、气动管路的安装空间，同时框架式的焊接机架经过时效处理，可抵消焊接应力带来的机架变形，长期满负载作业时机架形变量可控制在0.1mm/m范围内，保证折弯加工的精度稳定性。设计过程中优先考虑了设备的维护便捷性，上部柜体的侧板均采用快拆式螺丝固定，需要检修内部驱动组件时可快速拆卸侧板，不需要吊装上部柜体；底部脚轮配置了刹车锁定结构，移动到指定工位后踩下刹车即可固定设备位置，避免加工过程中设备移位影响加工精度。从安装边界来看，设备整体占地宽度约1.2米，深度约0.9米，高度约1.8米，不需要占用过大的车间空间，常规的车间通道即可满足转运需求，接入车间常规的380V工业电源与0.6MPa压缩空气气源即可投入使用，不需要额外配置专用的液压站等辅助设施，对于中小型汽车零部件加工厂的试制车间、维修车间的适配性较强。在实际加工场景中，这款设备可完成车架类零件的90度折弯、钝角折弯以及特定角度的成型折弯，配合不同的折弯模具还可完成简单的压筋、校平工序，替代部分大型折弯机的小批量加工任务，减少大型设备的占用时间，提升整体产线的加工效率。设备的操作高度设置在距离地面0.8米到1.2米区间，符合人工上下料的人机工程学要求，操作人员不需要过度弯腰或者抬手即可完成工件的定位与取放，长时间作业的疲劳度更低。安全设计方面，在加工工位前部设置了光栅保护装置，当操作人员手部误入加工区域时设备会立即停止下行动作，避免工伤事故发生，同时设备设置了双手启动按钮，需要操作人员双手同时按下启动按钮设备才会开始加工动作，避免单手操作时另一只手处于加工区域的安全隐患。整体结构设计采用模块化思路，驱动单元、传动单元、操作单元、定位单元均为独立模块，某一模块出现故障时可单独拆卸更换，减少设备停机维护的时间，降低后期的运维成本。
