承重50kg双腔卧式电镀滚筒结构设计

这款双腔卧式电镀滚筒主要面向中小型五金冲压件、小型汽车零部件的滚镀加工场景，在连续电镀生产线中承担工件承载、翻转导电、带动工件在镀液中均匀受镀的核心作用，额定承重50kg，适配中小批量多品种的电镀加工需求，尤其适合形状复杂、易磕碰的小型冲压件滚镀作业，避免挂镀带来的装夹效率低、镀层均匀性差的问题。

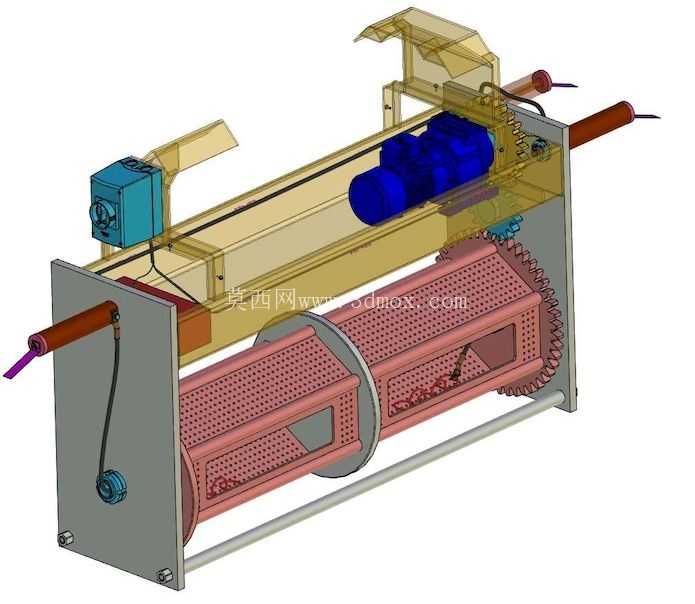

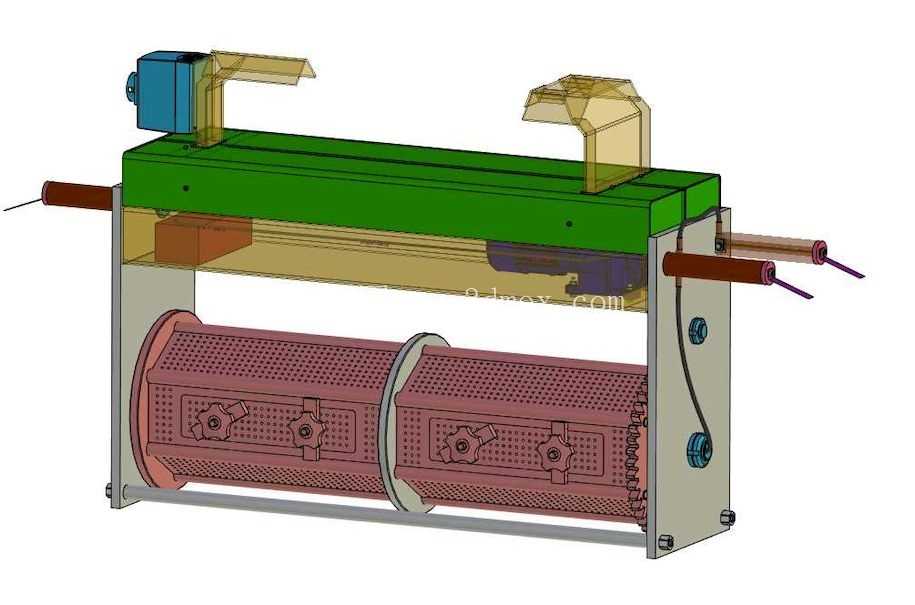

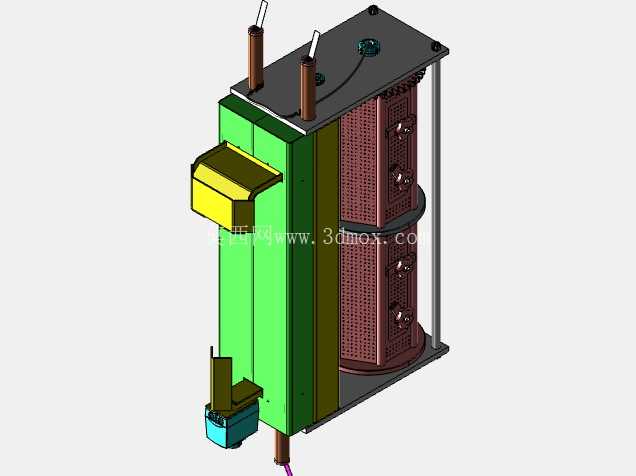

从结构设计逻辑来看，整体采用卧式悬臂支撑框架结构，外部框架采用型钢拼接成型，两侧设置带绝缘衬套的轴承安装位，用于支撑滚筒主轴，框架顶部设置驱动安装位与镀液导流护罩，护罩采用半透明可视化设计，可实时观察内部滚筒运转状态与工件翻动情况，同时阻挡镀液飞溅，减少车间镀液挥发扩散。滚筒本体采用双腔分隔设计，中间设置带加强筋的分隔法兰，将滚筒分为两个独立装载腔，可同时装载两种不同规格的工件进行电镀，避免不同尺寸工件混装导致的磕碰、镀层厚度不均问题，也可单腔使用适配小批量加工需求。

滚筒筒身采用冲孔网板卷制焊接成型，网孔孔径根据常规小型冲压件尺寸设计，既保证镀液可以充分在筒内外循环交换，又避免工件从网孔掉落，筒身每个腔体均设置快开式料门，料门采用卡扣式锁紧结构，无需额外工具即可完成开闭，方便工件的装卸作业，料门与筒身贴合处设置耐酸碱密封胶条，防止细小工件从门缝漏出。滚筒两端设置导电铜轴，铜轴与框架上的导电座滑动接触，在滚筒转动过程中持续为筒内工件提供阴极电流，导电接触面设置耐磨导电衬层，减少长期转动带来的接触磨损，保证电流传导稳定性，避免因导电不良导致的镀层色差、结合力差等质量问题。

驱动部分采用减速电机直连驱动结构，电机安装在框架一侧的绝缘安装座上，输出轴通过绝缘联轴器与滚筒主轴连接，避免电流传导至电机造成电机腐蚀损坏，驱动转速根据滚镀工艺要求设定在合理区间，保证筒内工件可以均匀翻动，不会因转速过快导致工件磕碰变形，也不会因转速过慢导致工件堆叠、镀层厚薄不均。框架两侧设置进出液接口与导流槽，可对接电镀生产线的镀液循环系统，让镀液持续从滚筒内部穿过，及时带走电镀过程中产生的气泡与杂质，提升镀层质量。

安装边界方面，整体框架采用立式支脚结构，支脚底部设置安装固定孔，可直接通过螺栓固定在电镀槽体上方的安装平台上，安装时需保证滚筒主轴水平度偏差在允许范围内，避免转动过程中出现偏磨、导电接触不良的问题；设备整体宽度适配常规中小型电镀槽的槽口尺寸，滚筒浸入镀液的深度可通过调整框架支脚的安装高度进行调节，保证滚筒转动时筒内工件可以充分浸入镀液，同时不会让镀液溢出槽体。两侧的导电接线端预留足够的接线空间，方便与车间电镀电源的阴极输出端连接，驱动电机的接线端设置防水接线盒，适配电镀车间高湿度、有腐蚀气体的使用环境。

在实际使用场景中，这款滚筒可直接适配现有手动、半自动滚镀生产线的槽体安装尺寸，无需对原有槽体进行大规模改造，双腔设计可灵活切换单腔、双腔作业模式，适配不同批量的加工需求，相比单腔滚筒，在加工小批量多品种工件时可减少换料频次，提升生产效率；筒身网板、料门等易损件均采用模块化设计，磨损后可单独快速更换，降低设备维护成本，整体结构的耐酸碱腐蚀设计可适配镀锌、镀镍、镀铜等多种常规滚镀工艺的使用要求。
