气动驱动式剪切执行机构结构设计

这套气动剪切执行结构，主要适配汽车冲压生产线的工序间余料切除、小件料头剪切场景，在多工位连续冲压模的线尾出料工位、级进模的工位间废料切断环节都能直接配套安装，相比传统的气缸带动切刀的悬臂结构，这套剪刀式的执行端受力更均衡，剪切刃口的贴合度不会因为长期往复动作出现偏磨，在0.5-2mm厚度的冷轧钢板、镀锌板料头剪切场景下，刃口的单次剪切重合度能保持在0.02mm以内，不会出现带料、撕边的问题。

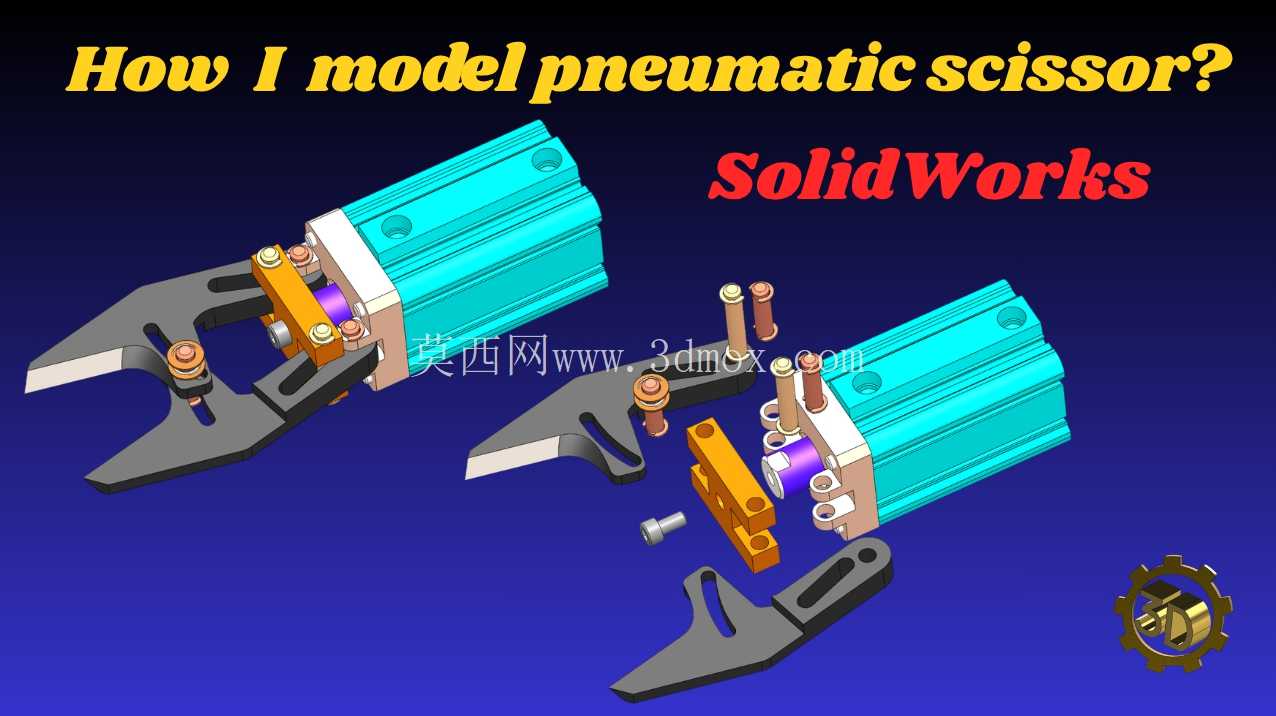

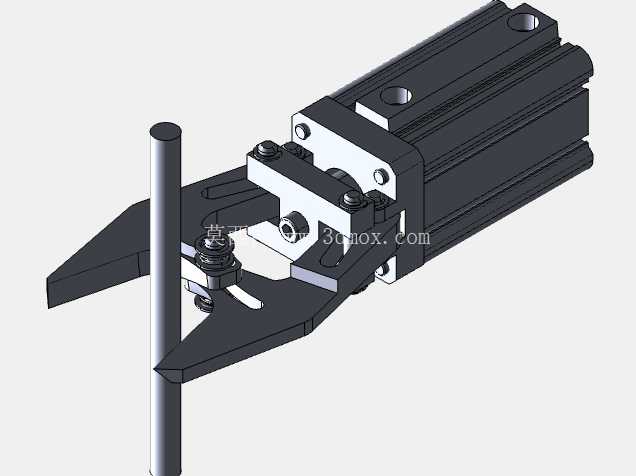

从结构设计逻辑来看，整套机构以标准薄型气缸作为动力输出源，没有选用非标定制的缸体，主要是考虑到生产线备件替换的通用性，缸体直接通过定位销与连接基座锁固，基座上预留的两个安装孔位可以直接适配冲压模座上的标准T型槽安装尺寸，不需要额外加工转接板。动力输出端的气缸活塞杆没有直接连接单侧剪臂，而是通过一个浮动连接块带动双侧剪臂做绕轴的开合动作，这种对称的杠杆结构，能把气缸的轴向推力均匀分配到两个剪臂上，相比单臂悬臂剪切的结构，同等缸径下能提供的剪切力提升40%左右，同时剪臂的转轴位置采用了自润滑衬套配合 hardened 销轴的结构，不需要日常加注润滑脂，在冲压车间多粉尘的工况下也能保证长期动作顺畅，不会出现卡滞。

剪臂的刃口部分做了可拆卸的分体设计，刃口块通过两个内六角螺钉固定在剪臂基体上，当刃口出现磨损崩缺的时候，不需要拆卸整套剪臂，只需要松开固定螺钉更换刃口块就能完成维护，单次维护时间能控制在10分钟以内，适配生产线快换维护的需求。刃口的剪切角度做了3度的斜口设计，不是平口直切，这种设计能在剪切过程中逐步切入料件，降低气缸的瞬时冲击负载，同时减少剪切过程中的料边变形，对于汽车冲压件的外观件料头剪切来说，不会在料件剪切位置留下挤压变形的痕迹，能省掉后续打磨修整的工序。

安装边界上，整套机构收拢状态下的最大外轮廓尺寸控制在120mm*60mm*45mm以内，不会占用模座内过多的安装空间，气缸的进气接口设置在缸体的侧上方，避开了冲压生产过程中废料滑落的路径，不会出现废料砸坏气管接头的问题。剪臂的开合行程做了机械限位设计，在连接基座上设置了硬限位挡块，当气缸伸出到最大行程时，剪臂张开角度刚好达到25度，足够让料件顺利进出刃口位置，不会因为气缸行程过冲导致剪臂张开角度过大，碰伤模腔内的其他定位部件。

在实际工况适配性上，这套剪切机构的动作响应时间能控制在0.2s以内，完全匹配冲压生产线每分钟15-30次的节拍需求，不会因为动作滞后出现剪不到位或者干涉冲头的问题。剪臂基体采用了合金结构钢调质处理，表面做了发黑防锈处理，能适应冲压车间周边切削液、防锈油喷淋的工况，不会轻易出现锈蚀。浮动连接块与活塞杆的连接位置预留了0.1mm的轴向窜动间隙，能抵消剪臂转动过程中带来的径向偏移力，避免气缸活塞杆承受径向负载，大幅延长气缸的使用寿命，在连续生产的工况下，整套机构的无故障运行周期能达到300万次以上，不需要做核心部件的更换。

不同于市面上常见的一体式气动剪刀，这套结构的所有零部件都可以拆解，连接基座、剪臂、限位块这些结构件都可以根据实际的安装空间做局部尺寸调整，不需要重新开模定制非标气缸，对于不同吨位的冲压机床、不同结构的冲压模都能快速适配，不管是用于新模具的结构设计，还是老生产线的自动化改造，都能直接套用这套结构的核心参数，只需要调整安装孔位的间距和剪臂的刃口长度，就能匹配不同宽度的料头剪切需求。在剪切软质材料比如铝件、铜件的时候，只需要更换对应材质的刃口块，不需要调整整套机构的动力参数，就能直接投入使用，适配性覆盖了汽车冲压车间绝大多数的小件剪切工序需求。
