80mm直径数控铣床主轴夹紧安装支座

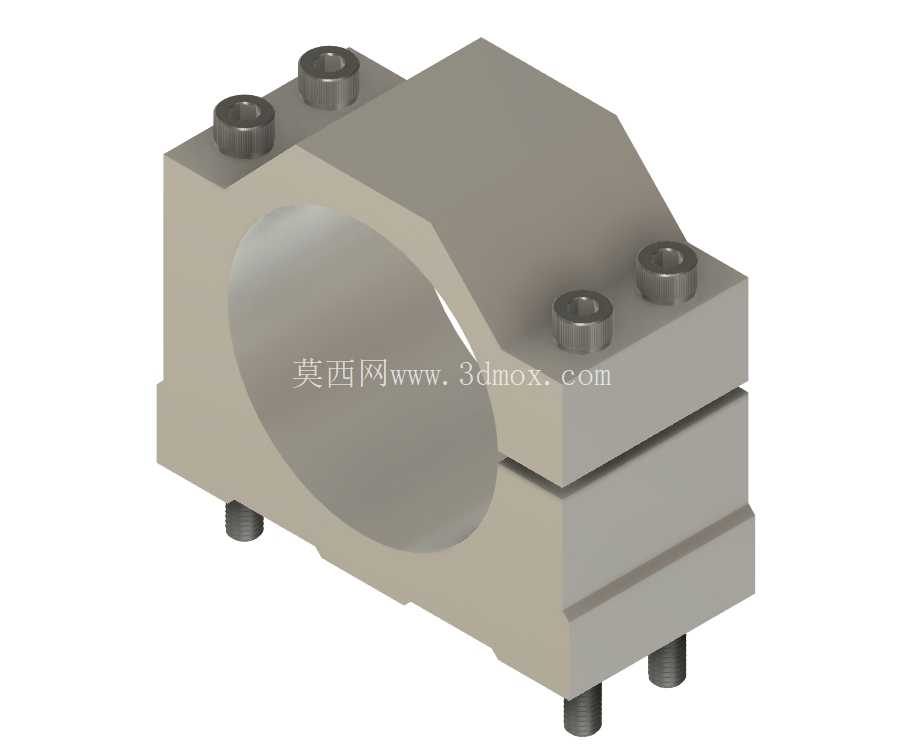

在中小型数控铣床、台式CNC雕刻铣床的Z轴装配环节，主轴的固定可靠性直接决定加工过程的振刀幅度、镗铣精度以及长时间运行的同轴度保持能力，这款适配80mm直径主轴的安装支架，正是针对这类设备Z轴侧装需求设计的夹紧式固定部件。不同于一体式铸造成型的主轴抱座，这款支架采用上下对合的剖分式夹紧结构，上半部分为带圆弧内凹的压盖，下半部分为带同直径圆弧槽的基座，两者通过四颗布置在压盖四角的内六角螺栓实现锁紧，这种结构的优势在于装配时无需从主轴端部穿套，可直接在Z轴滑台的对应安装位置完成主轴的径向抱紧，对于后期主轴维护、更换不同功率同直径主轴的场景，拆装效率远高于一体式支座。

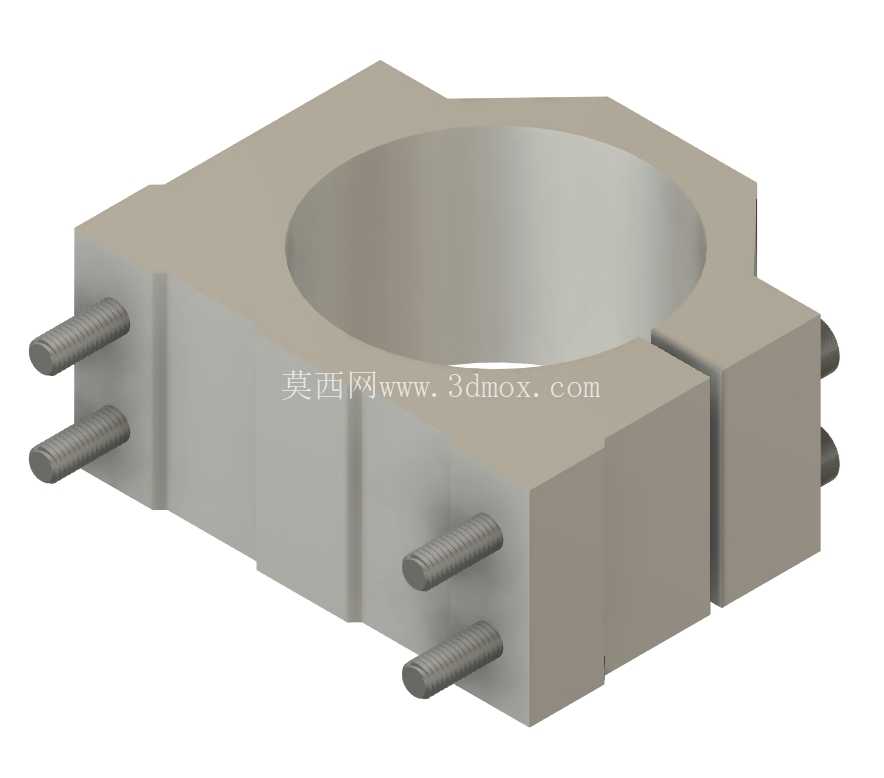

从安装边界来看，支架下半部分基座的底部伸出两根定位螺柱，用于和Z轴滑台的安装孔位配合实现预定位，避免锁紧螺栓时支架发生偏移，基座与压盖的贴合面经过精加工处理，锁紧时圆弧内面可以均匀贴合主轴外壁，不会出现局部应力集中导致的主轴外壁压痕，也能避免因贴合间隙带来的夹紧松动。内孔的直径公差按照过渡配合的要求设计，既可以保证主轴穿入时的顺畅性，又能在螺栓达到额定锁紧力矩时提供足够的静摩擦力，抵消主轴高速切削时产生的径向切削反力与轴向窜动趋势。

设计过程中，螺栓的选型与布置经过了受力校核，四颗M8规格的锁紧螺栓分布在压盖的四个角点，相比两颗螺栓对锁的结构，四角锁紧的方式可以让压盖的压紧力更均匀地分布在整个圆弧接触面上，不会出现压盖单侧翘起导致的抱紧力不足问题，螺栓长度选用100mm规格，既可以满足不同壁厚主轴的夹紧行程需求，又不会因为螺栓过长导致锁紧时螺纹副啮合长度不足。考虑到不同用户的装配需求，螺栓作为独立组件存在，使用者可以根据实际的安装空间、锁紧力矩要求更换不同长度或者强度等级的紧固件，也可以在不需要展示紧固件的装配场景下将其隐藏，适配不同的装配示意需求。

实际应用中，这类支架广泛适配桌面级CNC雕刻机、小型数控铣床的风冷、水冷主轴固定，安装时需要先将基座通过底部螺柱固定在Z轴滑台的安装面上，调整基座的水平度保证内孔轴线与Z轴进给方向平行，之后将主轴放入基座的圆弧槽内，扣合上半部分压盖，按照对角顺序逐步拧紧四颗锁紧螺栓，避免单次拧紧单侧螺栓导致的压盖偏斜，锁紧后需要打表测量主轴的径向跳动，确认夹紧后主轴的同轴度符合加工要求。相比焊接式或者一体式铸造成型的主轴座，这种剖分式支架的加工难度更低，只需要分别加工上下两个部件的圆弧面与贴合面，不需要复杂的内腔成型工艺，普通的数控铣削设备即可完成加工，生产成本更低，同时互换性更好，当内孔出现磨损时，只需要更换对应的压盖或者基座即可，不需要整体更换整个固定部件。

从结构强度来看，支架的主体部分采用方块式的实体结构，在压盖与基座的非配合面做了少量的倒角去应力处理，没有多余的减重槽或者镂空结构，保证了夹紧状态下的结构刚性，即使在大进给量的铣削加工场景下，支架本身也不会产生形变带来的让刀问题。圆弧内面的粗糙度要求控制在Ra1.6-3.2之间，既可以保证足够的摩擦系数提供抱紧力，又不会因为粗糙度过高刮伤主轴的外壁镀层。对于设备改造、DIY数控设备的用户来说，这种标准直径的主轴支架可以直接适配市面上绝大多数80mm直径的主轴产品，不需要自行测绘设计固定结构，大幅缩短设备的装配调试周期。
