焊接平衡器配套回转定位工装结构

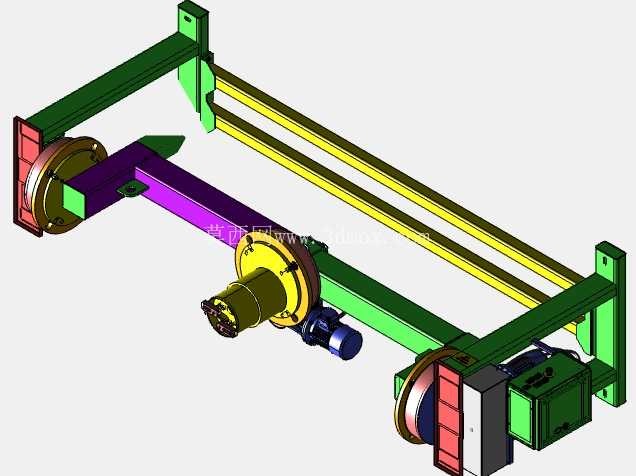

这套定位工装主要面向焊接作业场景中平衡器配套工件的装夹定位需求，解决长条形、带回转结构焊接件在施焊过程中角度调整困难、工位切换耗时的实际问题，在汽车零部件焊接、重型结构件组焊工位中应用较多。从结构布局来看，整体采用双立柱龙门式支撑框架，底部为整根长条形安装底座，两根竖直立柱分别布置在底座两端，立柱顶端设置横向支撑梁，用于承载回转驱动组件与工件装夹平台，框架主体采用型钢焊接后加工安装基准面，保证整体支撑刚度，避免重载回转过程中出现框架晃动影响焊接精度。

驱动部分采用双侧布置形式，一侧为减速电机驱动单元，通过联轴器连接回转主轴，另一侧为随动回转支撑座，配合带阻尼的锁紧机构，可在回转至任意角度时实现位置锁定，避免工件自重带动主轴回转引发安全隐患。回转主轴上配套专用的工件装夹连接法兰，法兰面加工有均匀分布的定位销孔与螺栓连接孔，可适配不同规格平衡器工件的装夹接口，装夹时先通过定位销完成工件初定位，再通过螺栓完成刚性锁紧，保证工件与回转主轴的同轴度，减少回转过程中的偏载力矩。

设计过程中优先考虑了操作人机工程，工装的操作侧预留了足够的人员站立操作空间，回转中心高度匹配成年操作人员站立作业的舒适操作区间，无需额外垫高或弯腰即可完成工件装夹、焊缝施焊的全流程操作，图中配套的人体站位模型也验证了操作空间的合理性，人员可直接接触到工件的正面装夹位置，侧面与背面的焊缝可通过回转主轴带动工件翻转至正面施焊位置，减少人员围绕工件走动、攀爬的操作风险。

安装边界方面，底部底座的安装孔位沿长度方向均匀布置，可直接通过膨胀螺栓或T型螺栓固定在车间混凝土地面或焊接工作平台上，底座宽度控制在常规通道允许范围内，不会占用过多车间通行空间；整体高度适配车间常规起重设备的起吊高度，工件吊装时可直接从上方落料至装夹位置，无需额外调整起吊角度。两侧立柱之间的净间距根据常见平衡器工件的最大外径设计，预留了足够的工件回转间隙，避免工件翻转过程中与立柱、驱动组件发生干涉，驱动电机外侧设置有防护盖板，可阻挡焊接飞溅物落到电机外壳与传动部件上，延长驱动组件的使用寿命。

功能特性上，这套定位工装可实现工件360度连续回转，回转速度可通过配套的减速电机参数调整，适配不同焊接工艺对工件翻转速度的要求，锁紧机构采用手动与气动双模式可选，手动模式适用于小批量多品种的焊接作业，可快速调整角度锁定，气动模式适用于批量生产线的固定工位，可通过控制系统实现角度自动调整与锁定，配合焊接机器人可实现全自动焊接作业。工装的回转支撑部位采用密封式轴承结构，可阻挡焊接烟尘、金属碎屑进入轴承配合面，减少日常维护的工作量，轴承座设置有注油嘴，可定期加注润滑脂保证回转顺畅。

在实际应用中，这套定位工装可将平衡器工件的焊接作业效率提升40%以上，传统焊接作业中需要行车配合多次翻转工件才能完成全部焊缝的施焊，每次翻转都需要重新装夹找正，采用这套定位工装后仅需一次装夹即可通过回转完成所有环向、侧向焊缝的施焊，同时可保证焊缝的位置始终处于平焊或角焊的最佳施焊位置，有效提升焊接质量，减少立焊、仰焊带来的焊接缺陷。工装的整体结构模块化程度较高，驱动单元、支撑立柱、装夹法兰均可根据工件规格进行快速更换，适配不同尺寸、不同重量的平衡器类工件焊接需求，无需重新制作整套工装，降低生产现场的工装投入成本。
