500kg负载滚筒式工业筛分设备结构

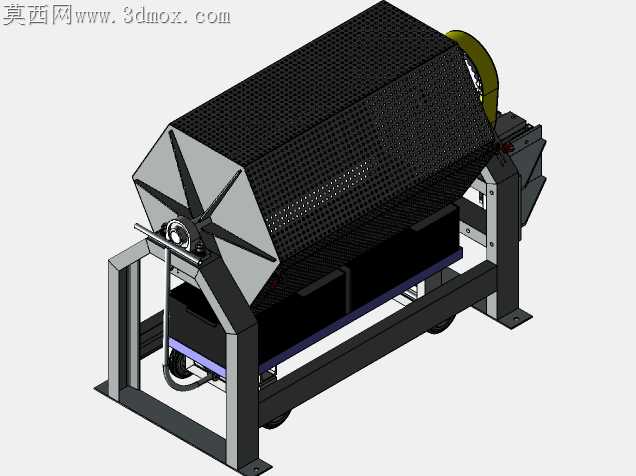

散料筛分现场最常碰到的堵料、护罩变形、传动偏摆问题，在这套重载筛分结构的设计里都做了针对性的落地调整。冲孔网板做的滚筒筛面没有用整板卷制的常规方案，拆成了三段弧面拼接，每段筛板边缘都压了15度的折边，折边处预留了3mm的装配间隙，不用拆整段滚筒就能单独更换磨损最严重的进料段筛网，换件时间能压缩到原来的三分之一。筛筒两端的支撑圈没有选薄钢板折弯件，用了加厚的型材焊接后再整体车削加工，同轴度公差控制在0.2mm以内，避免长时间重载运转后筛筒偏磨、漏料的问题。

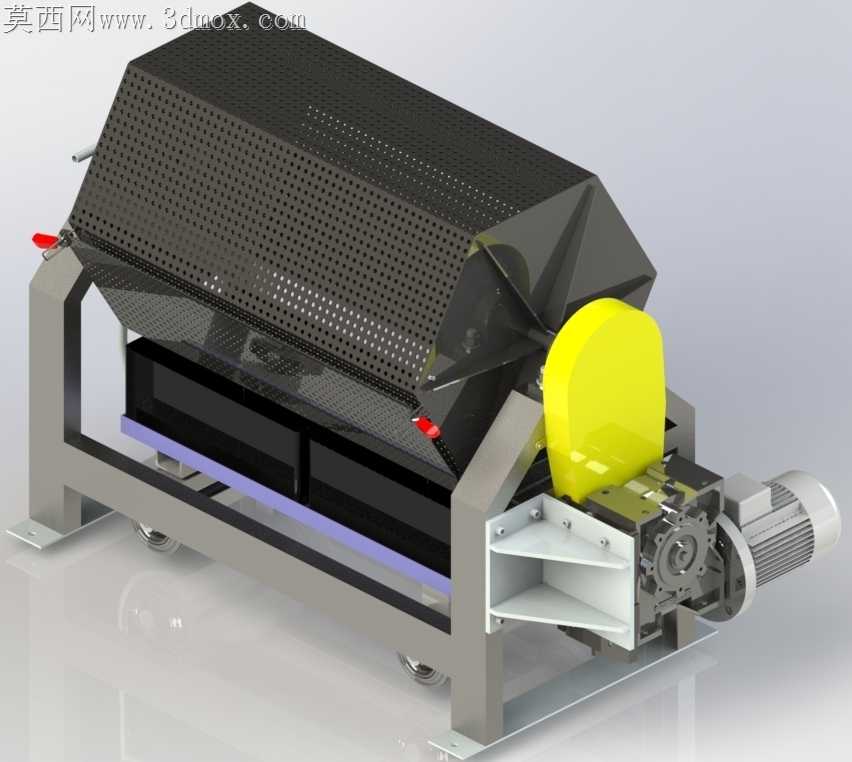

机架部分用方管焊接成型，底部加了可调节的支撑脚轮，既能在车间内短距离移位，调平脚杯撑住地面后又能抵消筛分作业的持续振动，不会出现整机移位的情况。驱动端的减速电机和筛筒主轴之间用了带缓冲的联轴器，能抵消筛筒内物料分布不均带来的径向冲击，不会把冲击力直接传到电机轴上，延长传动件的使用寿命。电机安装座做了腰型孔设计，后期调整传动皮带松紧度不用拆整个安装座，松开螺栓就能滑动调整，维护起来更顺手。

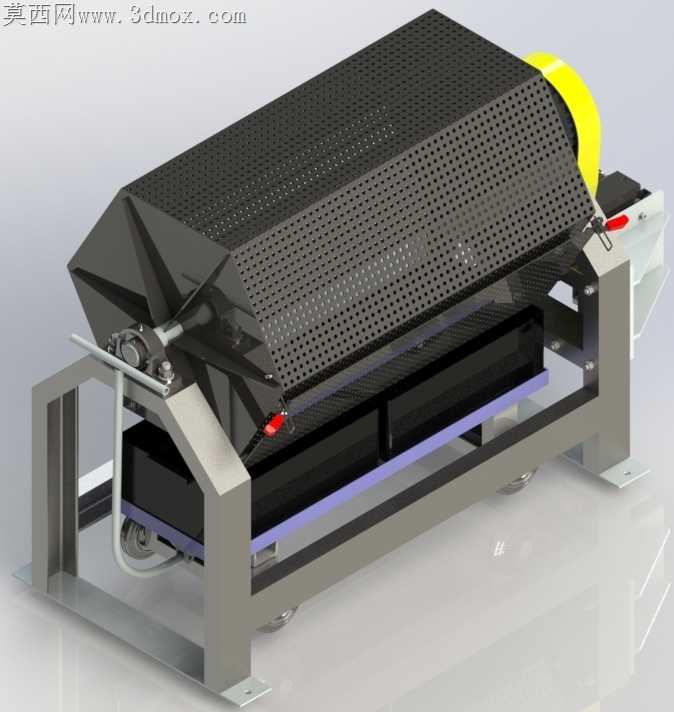

外部的护罩用了冲孔钣金件，没有用全封闭的钢板，既能挡住筛分过程中飞溅的物料颗粒，又能透过网孔观察内部筛面的物料流动情况，护罩和机架的连接用了快拆式的搭扣，日常清理筛面堵料的时候不用拧一堆螺栓，掀开护罩就能操作。护罩上的红色安全拨杆直接串在设备的安全回路里，只要掀开护罩拨杆弹起，设备就会直接断电，避免检修的时候误启动。

筛筒下方的接料槽做了倾斜的导料角度，内壁贴了光滑的耐磨衬板，筛分后的细料不会在槽内积料，顺着斜面直接滑到出料口。接料槽和机架之间垫了橡胶减震垫，能把筛筒传递过来的振动卸掉一部分，减少整机的共振噪音。出料端的挡料板做了可调节的高度设计，针对不同粒径的物料可以调整挡料高度，控制物料在筛筒内的停留时间，筛分精度能根据实际生产需求灵活调整。

这套结构针对500kg的单次负载做了强度校核，机架焊接处都加了三角加强筋，满焊后做了去应力处理，长时间满负荷运转也不会出现机架开焊变形的问题。所有转动部位的轴承座都预留了注油嘴，日常保养不用拆轴承端盖，直接用黄油枪注油就能完成润滑维护，适配矿山、建材、粮食加工等多种散料筛分的现场工况。
