适配集装箱运输的卧式拉力试验设备

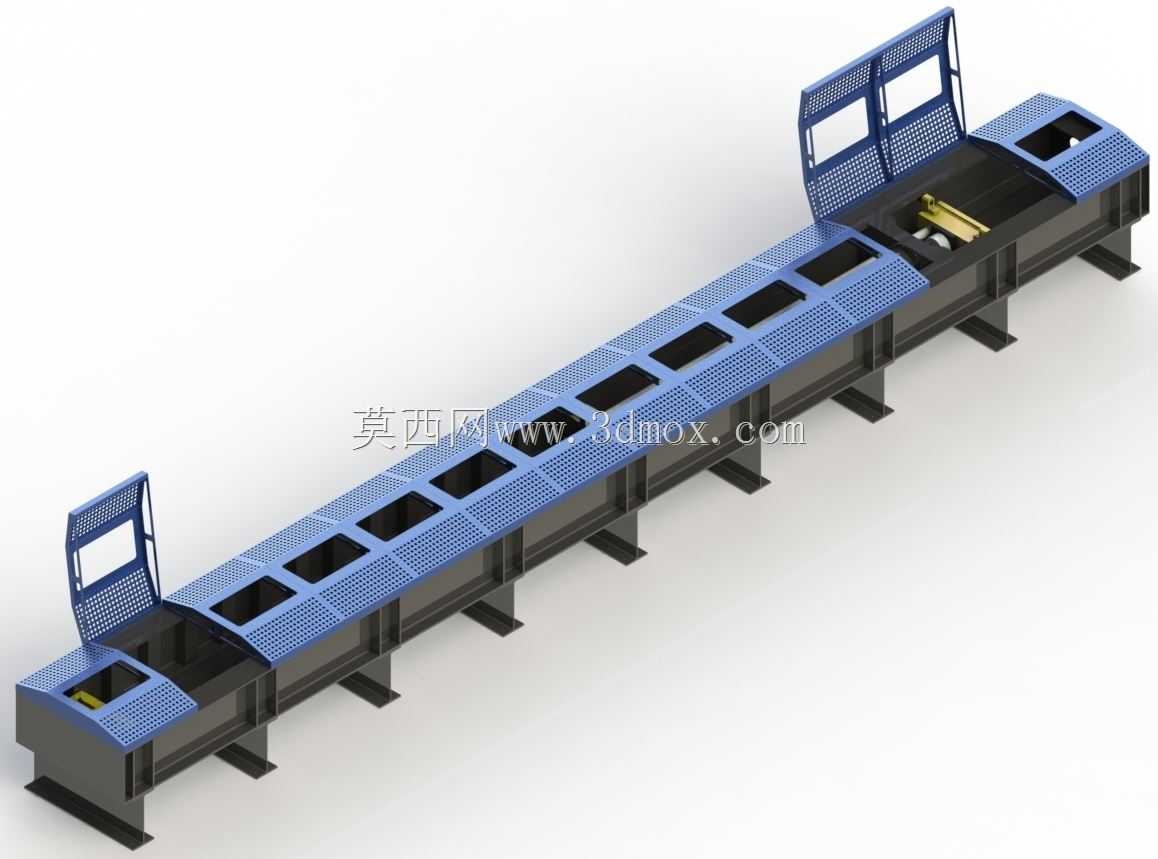

　　在金属材料、构件制品的力学性能验证环节，卧式长行程拉力试验设备始终是大尺寸试样检测的核心载体，这款25吨级拉力试验设备的设计，从一开始就瞄准了长尺寸构件的静载拉伸测试需求，区别于立式拉力机受空间高度限制的短板，卧式布局能将试样装夹、加载的全流程放在水平作业面完成，操作人员无需登高作业，装夹大长度金属型材、钢丝绳、吊装带、焊接构件时的操作安全性与便利性大幅提升。设备主体采用分段式焊接机架结构，机架底部设置多组均匀分布的支撑脚，每个支撑脚都预留了地脚螺栓安装孔，安装时可根据车间地面的平整度调整垫铁高度，保证机架整体直线度误差控制在合理范围内，避免加载过程中因机架偏斜产生附加侧向力，影响测试数据的准确性。设备的有效拉伸行程设置为1米，

　　这个行程参数覆盖了绝大多数常规工程构件的拉伸测试需求，从直径较小的金属棒材到长度接近1米的焊接总成件，都能在设备上完成装夹测试，两端的装夹机构采用可更换钳口设计，针对不同材质、不同截面形状的试样，可快速更换平钳口、V型钳口、专用夹具，无需对主机结构做任何改动，夹具的夹紧力随加载拉力同步提升，测试过程中不会出现试样打滑窜动的问题。设备两侧的防护盖板采用网格镂空设计，既能够减轻设备自身重量，又可以在试样意外断裂时起到阻挡飞溅物的作用，防护盖板采用快拆式固定结构，日常维护时不需要借助专用工具就能快速打开，对内部的加载油缸、传动组件、传感器进行检修校准。设计阶段专门针对运输场景做了适配优化，

　　整体外形尺寸严格匹配40英尺标准集装箱的内部装载边界，设备分段拆解后的各个模块都能顺利装入集装箱，不需要定制超规运输方案，大幅降低了设备跨区域交付的物流成本，也避免了超宽超长运输带来的通行限制。设备的加载单元布置在机架一端，采用液压加载方式，拉力输出平稳可控，能够按照测试标准要求完成恒速率加载、保载、卸载等全流程测试动作，加载力值通过高精度传感器实时采集，数据反馈延迟控制在极低水平，能够准确捕捉试样屈服、断裂瞬间的力值变化。机架上表面的网格踏板采用防滑设计，操作人员在设备上装夹试样、调整夹具位置时不会滑倒，踏板下方预留了线缆与液压管路的走线空间，所有动力线缆、信号线缆、液压油管都布置在机架内部的走线槽内，外部没有裸露的管线，

　　既避免了车间作业过程中管线被磕碰损坏的风险，也让设备整体外观更加整洁规整。两端的防护挡板采用可翻转结构，装夹超长试样时可以将挡板向上翻起，拓展设备的装夹空间，测试过程中再将挡板放下锁定，形成封闭的测试防护区间，挡板上的观察窗采用高强度透明材料制作，测试过程中操作人员可以在外部清晰观察试样的变形情况，不需要靠近加载区域。设备的安装基础要求简单，只需要平整的硬化水泥地面就能完成安装固定，不需要制作特殊的混凝土地基，对于中小规模的检测实验室、生产企业质检部门来说，能够大幅降低设备安装的前期投入成本，设备就位后只需要完成水平校准、液压系统注油排气、传感器校准几个步骤就能投入使用，安装调试周期短，能够快速对接日常的材料检测需求。在实际使用场景中，这类设备除了完成常规的金属材料拉伸性能测试，还可以用于索具、链条、安全带、电力金具等产品的破断拉力测试，覆盖五金制造、电力器材、起重配件、钢结构加工等多个行业的质检需求，1米的行程设计既满足了绝大多数常规试样的测试要求，又不会因为行程过长导致设备占地面积过大，在车间或实验室内布置时，只需要预留设备长度方向两端各1米左右的操作空间，就能完成全流程的测试作业，空间利用率远高于同吨位的长行程定制拉力设备。
