CenturionD3传动直齿小齿轮结构设计

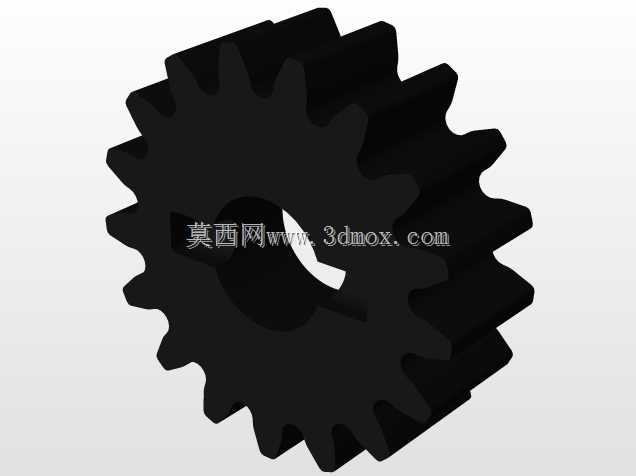

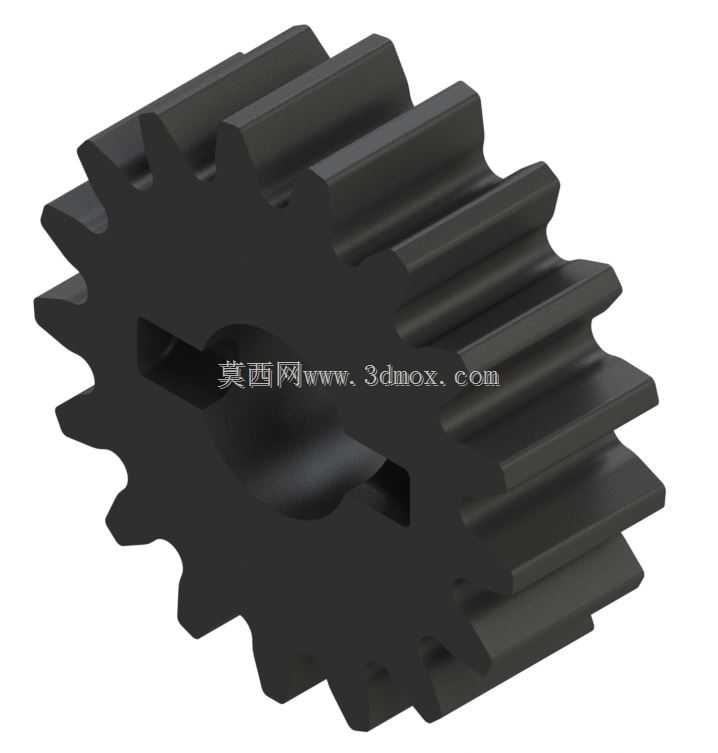

在中小功率传动系统的布局里，这类小模数直齿小齿轮往往承担着输入端动力分流、转速匹配的核心作用，常见于小型输送线的驱动辊组、轻型自动化设备的进给机构、民用动力机具的传动箱内部，和大直径从动齿轮配对啮合时，能实现固定传动比的转速提升或扭矩放大，相比斜齿轮它没有轴向分力，对支撑轴承的选型要求更宽松，装配时不需要额外调整轴向间隙，很适合轴向安装空间局促、维护频次低的应用场景。从结构细节来看，这个小齿轮采用整体式实心辐板设计，没有减重孔或镂空结构，轮坯加工时可以直接用圆钢棒料车削成型，不需要额外的锻造或焊接工序，适合中小批量的加工场景。中心的安装孔带有对称的键槽结构，装配时可以通过平键和传动轴实现周向固定，传递扭矩时不会出现轴与轮毂的相对滑转，键槽的位置和孔的同轴度公差在建模时已经做了约束，能避免装配后出现键侧受力不均、局部挤压应力超标的问题。轮齿部分采用标准直齿圆柱齿形，齿向和齿轮轴线完全平行，啮合过程中是沿全齿宽同时进入和退出啮合，传动过程中没有轴向力产生，支撑端只用深沟球轴承就能满足承载要求，不需要搭配推力轴承，能压缩整个传动副的轴向安装尺寸。齿顶圆、齿根圆的过渡圆角做了合理取值，建模时特意保留了齿根的过渡圆弧，避免热处理时出现应力集中导致的齿根断裂，实际加工时滚齿工序就能直接成型这个圆角，不需要额外的钳工修磨。从安装边界来看，这个齿轮的轮毂长度和齿宽保持一致，轴向定位时可以靠轴肩和轴用挡圈完成固定，不需要额外的轴套或隔套调整位置，装配时只要保证齿轮端面和轴肩的贴合度，就能控制轮齿的啮合接触斑点在合理范围内。设计这类小齿轮的时候，首先要匹配配对齿轮的模数和齿数，保证中心距符合传动箱的腔体尺寸，不能出现啮合干涉或者侧隙过大的问题；其次要校核键槽的挤压强度，因为小齿轮的轮毂壁厚有限，键槽深度不能过大，否则会削弱轮毂的结构强度，长期受冲击载荷时容易出现轮毂开裂的问题。另外齿宽的取值要和支撑跨距匹配，不能为了提升承载能力盲目加宽齿宽，否则会因为轴的挠曲变形导致轮齿偏载，反而加速齿面磨损。在实际应用场景里，这类小齿轮的转速通常比配对大齿轮高，齿面的相对滑动速度更快，所以建模时齿面的粗糙度要求也做了对应设定，加工时滚齿后可以根据载荷情况选择是否剃齿，不需要过高的加工精度就能满足大部分通用传动的需求。和带传动、链传动相比，这种齿轮传动的传动比更准确，没有打滑或跳齿的问题，在需要精确同步转速的工位，比如包装设备的进纸辊、输送线的分瓶机构里，用这类直齿小齿轮做传动件，能保证工位动作的时序准确，不会出现送料长度偏差、工位错位的问题。另外它的结构简单，损坏后更换成本低，不需要复杂的专用工装就能完成拆装，很适合通用设备的备件储备。建模过程中，轮齿的渐开线齿形是按照标准基准齿形生成的，齿顶高系数、顶隙系数都取通用标准值，能和同模数的标准齿轮正常啮合，不需要定制特殊刀具加工，普通的滚齿机、插齿机都能完成加工，不需要投入专用的加工设备，能有效降低生产制造成本。中心孔的尺寸公差按照过渡配合设定，装配时可以用压力机压装或者热装，和轴的配合紧密度足够，传递额定扭矩时不会出现松动。齿轮的两端面都做了倒角处理，不仅能去除加工毛刺，装配时也能更顺利地导入安装位置，不会刮伤轴的配合表面。在传动系统的布局里，这个小齿轮通常安装在电机输出端或者高速级传动轴上，承受的扭矩相对较小但转速更高，所以齿面的接触疲劳强度是设计时的核心考量，建模时齿面的硬度匹配也做了对应预留，加工时可以通过表面淬火提升齿面硬度，延长使用寿命。
