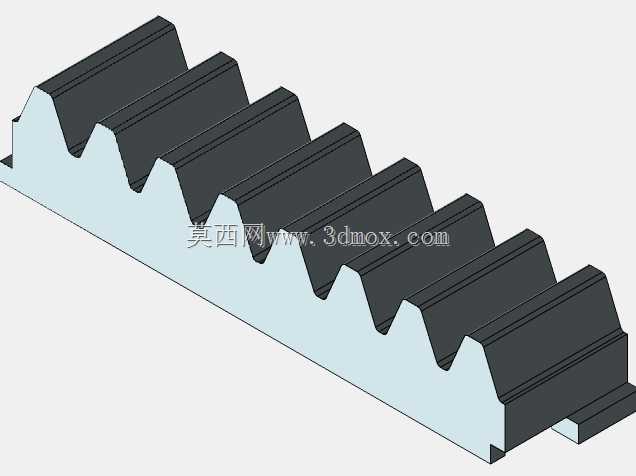

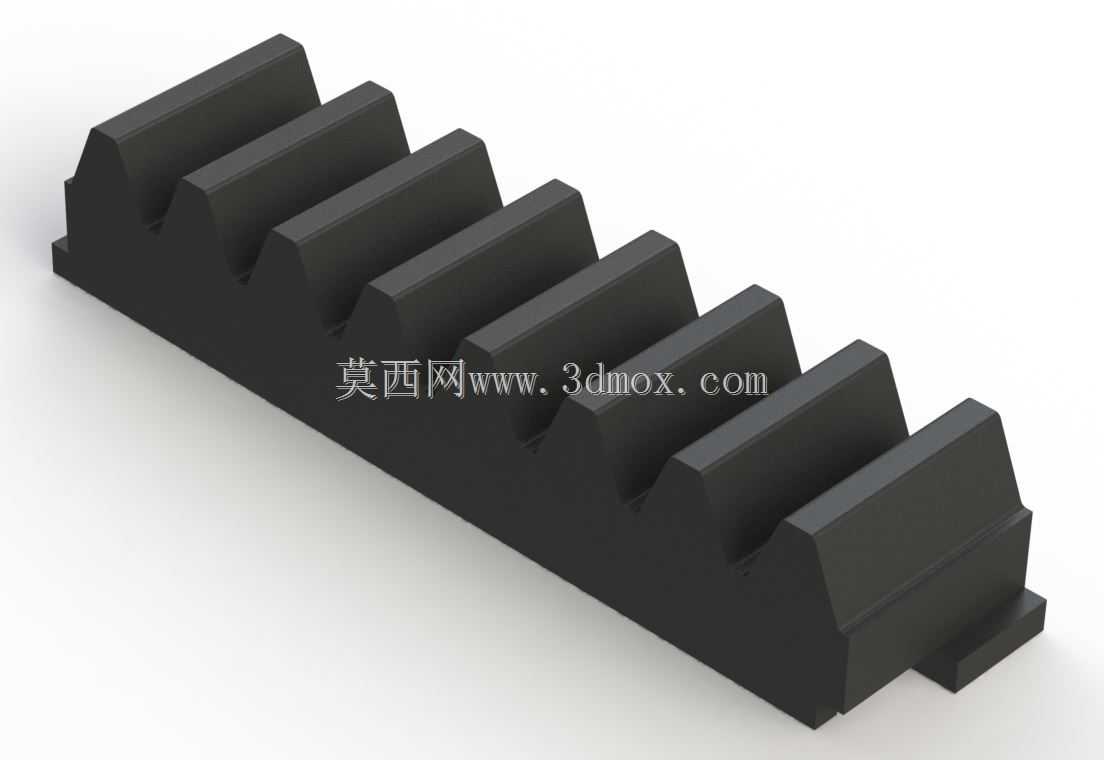

Centurian D3系列门架承重段结构件

在仓储物流、厂区物料转运场景里，这类门架段是堆高类搬运设备的核心受力构件，日常作业中要承载货叉传递的全部竖向载荷，同时承受门架起升过程中滚轮滑动带来的侧向摩擦力，还要抵消货物偏载时产生的扭转力矩，是决定堆高设备额定起升高度、额定载重稳定性的关键结构单元。从结构设计逻辑来看，该构件采用等距排布的加强筋式齿状结构，每一个凸起的肋板都对应门架滚轮的运行卡位，肋板的倾斜端面是为了适配滚轮进出卡位时的导入角度，避免硬接触造成的滚轮表面磨损或者构件棱边崩缺，相邻肋板之间的凹槽尺寸严格匹配配套滚轮的轮缘宽度，保证滚轮在槽内滑动时不会出现横向窜动，从根源上减少门架起升过程中的晃动量。构件底部的凸台结构是安装定位基准，装配时该凸台会卡入门架底梁的对应定位槽内，配合螺栓紧固后可以抵消构件承受的水平方向剪切力，不需要额外增加定位销就能满足装配定位精度要求，大幅降低现场装配的工序复杂度。从安装边界来看，该构件的整体长度适配标准三级门架的中段连接尺寸，安装时不需要对相邻的门架节段做二次切割或者修磨，肋板的高度方向尺寸预留了滚轮上下行程的安全余量，即使门架起升到最大高度，滚轮也不会脱离肋板的支撑范围，避免出现门架脱轨的安全隐患。在实际工况适配性上，这类门架段的材质通常选用高强度低合金结构钢，表面做发黑防锈处理，能够适应仓储车间内多尘、偶尔有油污滴落的作业环境，不需要频繁做表面防腐维护。设计时特意将肋板的受力根部做了圆弧过渡处理，避免应力集中造成的根部疲劳断裂，经过载荷校核，在额定载重下每个肋板的受力安全系数能达到3倍以上，满足工业设备重载作业的可靠性要求。不同于普通的平板式门架结构，这种齿状分段式的门架段可以根据不同的起升高度需求灵活拼接，不需要为不同起升高度的设备单独开模制作整根门架型材，大幅降低了生产端的模具投入成本，同时当某一段肋板出现磨损超差时，可以单独更换对应的门架段，不需要更换整根门架，降低了设备后期的维护成本。在三维建模过程中，这类构件的建模重点在于肋板的间距精度、导入斜面的角度公差、底部定位凸台的形位公差，每一处尺寸都要和配套的滚轮组件、相邻门架段的配合尺寸做联动校验，避免出现装配干涉。比如肋板之间的凹槽宽度公差要控制在0.1mm以内，否则会出现滚轮卡滞或者间隙过大晃动的问题，导入斜面的角度要和滚轮端面的倒角角度匹配，保证滚轮能够顺畅滑入卡位，不会出现卡顿冲击。另外，构件的整体平面度公差也有严格要求，如果安装基准面的平面度超差，装配后门架会出现倾斜，导致货叉起升过程中出现偏载，加剧滚轮和导轨的不均匀磨损，缩短整套门架系统的使用寿命。在实际选型应用中，这类门架段主要适配1.5吨到3吨级别的步行式堆高车、站驾式堆垛设备，也可以用在小型自动化立体库的堆垛机竖向导轨结构上，作为升降平台的卡位支撑构件使用，其多肋板的结构设计能够分散集中载荷，相比单筋结构的抗变形能力提升40%以上，即使在频繁往复起升的作业工况下，也能长期保持结构尺寸的稳定性，不会因为长期受力出现肋板倾斜、间距变大的问题。
