带16齿HDT皮带轮东方电机结构

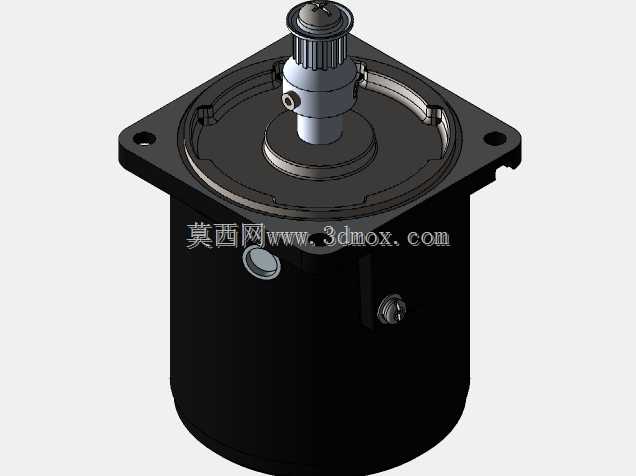

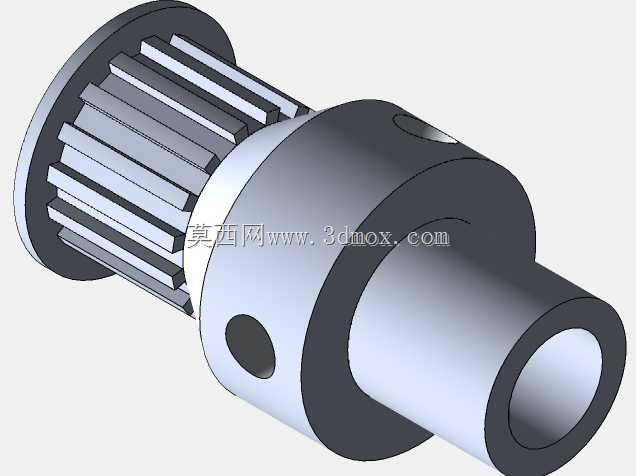

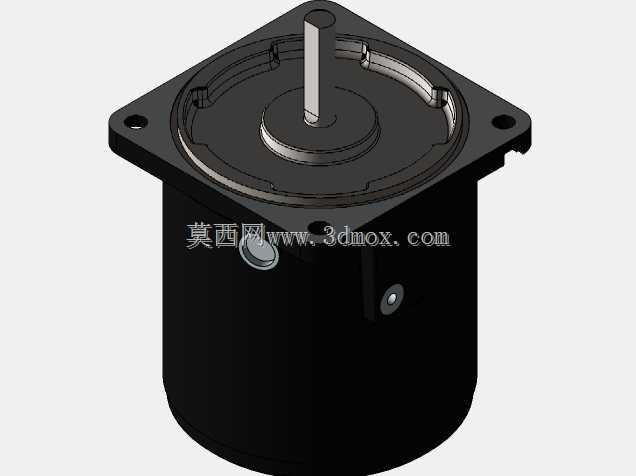

这款带16齿HDT皮带轮的动力部件，常被应用在小型自动化输送线、桌面级加工辅机、轻工包装辅助工位这类需要小功率稳定动力输出的场景里，作为整套设备的动力源核心，它不需要额外加装联轴器来匹配同步带传动，出厂自带的皮带轮直接对应HDT齿形的同步带，能省去选型后二次加工输出轴、单独采购皮带轮再做动平衡的步骤，对做小型专机的结构工程师来说，能直接缩短选型到出图的周期。从实际使用的角度看，这类方形法兰安装的电机，相比圆形机座的同功率电机，安装定位的容错率更高，法兰上的两个对角安装孔可以直接穿过螺栓固定在设备的安装立板上，不需要额外做抱箍或者安装座，机座侧面预留的接线孔位置，刚好对应多数小型设备走线槽的常规出线高度，不会出现接线后线缆弯折半径过小的问题。设计这款三维结构的时候，首先要考虑的是输出端皮带轮的定位精度，皮带轮和输出轴的配合采用过渡配合加顶丝固定的结构，顶丝的位置刚好对准输出轴上的铣扁位，避免长期正反转切换的时候皮带轮出现周向窜动；皮带轮的齿形参数严格匹配HDT同步带的齿距、齿高，建模的时候特意留了0.1mm的齿侧间隙，避免实际装配的时候同步带卡滞或者啮合过紧导致的发热问题。机座部分的建模完全还原了实物的安装边界，方形法兰的外轮廓尺寸、安装孔的中心距、输出轴的伸出长度、机座本体的外径，都和实物的安装尺寸完全一致，工程师在做整机布局的时候，可以直接把这个模型调入装配体，不用再担心安装干涉的问题——比如机座尾部的出线接头凸起部分，建模的时候也做了完整还原，在排布设备内部走线和周边结构件的时候，能提前预留出接线和插拔接头的操作空间，不会出现装配完才发现接头被旁边的钣金件挡住没法接线的问题。从功能特性上看，这款电机的输出轴端做了轴承位的台阶设计，能承受同步带传动带来的径向拉力，不会因为长期带载运行出现输出轴晃动的问题；机座表面的散热筋结构虽然在小功率电机上散热压力不大，但建模的时候也完整还原了筋条的高度和间距，方便做热仿真的时候准确评估电机长期运行的温升情况。顶部的皮带轮带轮挡边也做了准确建模，挡边的高度刚好高出同步带带身1.5mm，能避免设备运行过程中同步带跑偏脱轮，这个细节在很多简化电机模型里经常被忽略，实际装配的时候很容易因为没考虑挡边的尺寸，导致旁边的张紧轮支架和挡边发生干涉。做设备选型的时候，用这个三维模型可以直接在装配环境里模拟同步带的张紧调节行程，法兰安装面到皮带轮中心的尺寸准确，能快速算出张紧轮的安装位置和调节范围，不用等实物买回来再测绘调整；机座侧面的接地螺钉位置也做了还原，在做设备电气布局的时候，可以提前预留接地端子的安装空间，符合电气安全的设计要求。很多工程师做小型设备的时候，习惯用简化的电机方块来占位，往往会忽略接线盒、安装孔、输出轴台阶这些细节，等到出加工图的时候才发现尺寸对不上，要反复修改安装板的图纸，这个完整的结构模型把所有和安装、干涉相关的细节都做了还原，不管是做结构布局、运动仿真还是出工程图的安装示意，都能直接使用，不需要再额外补画细节。另外输出轴顶端的螺纹孔也做了准确建模，这个螺纹孔是用来加装额外的止动垫片或者编码器支架的，有需要加装转速检测元件的场景，可以直接利用这个螺纹孔固定支架，不用再在输出轴上额外加工结构，对做设备升级改造的场景也很友好。
