工业单轨输送支撑桁架结构设计

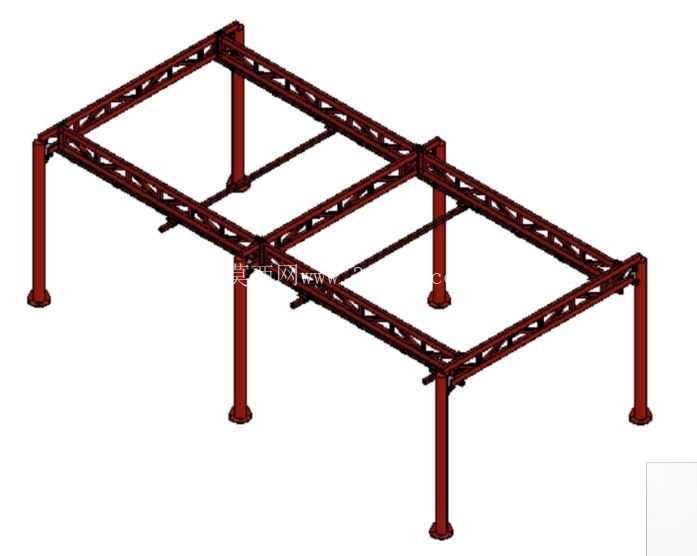

这套单轨支撑桁架结构，主要面向车间内轻型物料的空中输送场景搭建，常见于装配生产线旁的物料转运、仓储区域的小件空中分拣路径布设，也可适配轻型吊装工具的移动轨道架设需求，替代传统落地式输送支架占用地面通行空间的问题，释放车间地面的人员走动、物料周转通道面积。从结构功能来看，整套构件承担着承载单轨运行载荷、分散轨道受力到地面固定点的作用，顶部的平行桁架梁作为单轨设备的安装基体，需要承受移动载荷带来的竖向压力与横向窜动冲击力，四根立式支撑柱则将上部载荷均匀传导至地面安装点位，避免局部应力集中导致结构变形。设计过程中优先采用了桁架式梁体结构，而非实心型钢梁，在保证整体抗弯、抗扭强度的前提下大幅降低了结构自重，减少支撑柱的承压负荷，同时桁架的镂空结构也方便后期布设线缆、气路管线，无需额外设计管线支架。梁体之间采用了刚性连接节点，保证两跨桁架的拼接位置同轴度误差控制在合理范围内，避免单轨运行到拼接位置时出现卡滞、跳动问题，每根支撑柱底部都设置了法兰式安装盘，可通过膨胀螺栓与混凝土地面固定，安装时可通过垫片微调支撑柱的垂直度，保证上部梁体的水平度偏差满足单轨设备的运行要求。从安装边界来看，整套结构采用两跨对称布设，单跨的跨度适配常规车间的柱距尺寸，整体高度可根据车间净空、输送物料的离地高度需求调整支撑柱长度，梁体的宽度适配主流轻型单轨输送设备的安装尺寸，无需额外加工转接件即可直接固定轨道。结构的受力计算阶段，已经考虑了单轨满载运行时的动载荷系数，以及车间内可能存在的轻微振动影响，桁架的腹杆采用三角稳定结构排布，无论载荷作用在梁体的哪个位置，都能通过腹杆将力分散到上下弦杆，再传导至支撑柱，避免局部杆件出现失稳问题。实际应用中，这套结构可根据输送路径的长度需求进行多组拼接，扩展成更长的输送线路，拼接节点处设置了定位止口，现场安装时无需反复测量校准即可保证轨道的直线度，降低现场施工的难度。支撑柱与上部梁体的连接位置采用了可拆卸的螺栓连接结构，方便后期根据生产布局调整进行拆解重组，减少结构改造的材料浪费。梁体的上弦杆预留了通用的T型槽安装位，除了固定单轨之外，也可根据需求安装传感器、行程开关、拖链等配套部件，无需在梁体上二次钻孔焊接，保护结构的防腐层不受破坏。考虑到车间内可能存在的油污、粉尘环境，所有钢结构构件都做了抛丸除锈后喷防锈漆处理，长期使用不会出现锈蚀掉漆问题，维护时仅需定期检查连接螺栓的紧固状态、支撑柱的垂直度即可，日常维护成本极低。这套结构的设计没有冗余的装饰性构件，所有杆件都承担对应的受力作用，材料利用率较高，相比定制化的焊接钢结构支架，零部件的通用化程度更高，单个杆件损坏后可直接替换同规格型材，无需整段结构报废。在轻型空中输送场景下，这种桁架式支撑结构相比悬挂式屋顶吊装结构，对厂房的屋顶承重能力没有要求，适配大部分老旧厂房、标准厂房的安装条件，不需要对厂房结构进行加固改造，大幅降低项目的前期投入成本。
