汽车冲压线激光切割托料定位支座结构

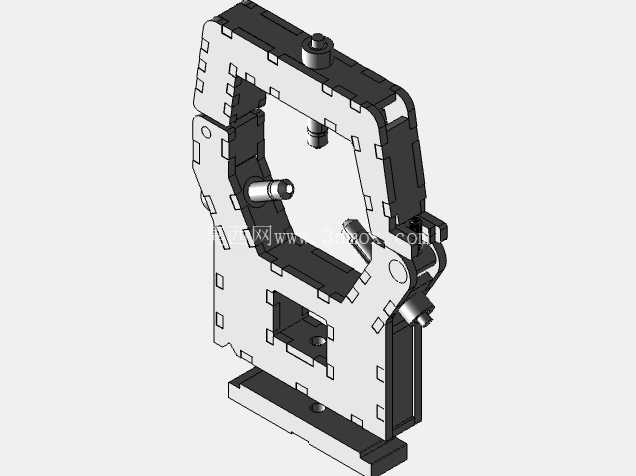

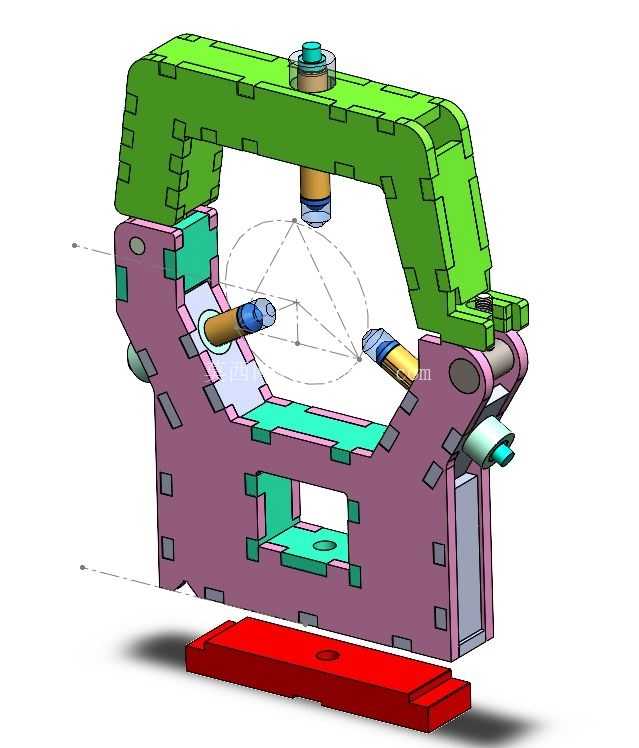

该结构属于汽车冲压生产线的线上托料定位工装，主要部署在冲压工位间的物料转接位置，承担板料承托、粗定位的功能，适配多工位连续冲压线的板料流转需求，可配合机械手完成板料从拆垛工位到首台压机、以及压机工序间的过渡承接，避免板料在传输过程中出现下坠偏移、表面剐蹭的问题。从结构设计来看，整体采用框型镂空式主体架构，所有板件均采用激光切割工艺加工成型，无需额外开模制作铸锻件毛坯，加工周期短，改型调整灵活，非常适配新车型导入阶段的工装快速迭代需求。主体框架通过多块折弯钢板拼接组装，拼接位置采用定位销加螺栓的连接形式，既保证了整体结构的连接刚性，又可在局部磨损后单独更换对应板件，降低后期维护成本。框架内侧设置有多处可调式定位销与承托凸台，可根据不同车型的板料轮廓调整定位点位置，无需整体更换工装即可覆盖3-5款同平台车型的板料承托需求，大幅提升工装的通用适配性。安装边界方面，底部设置有标准化的安装底板，底板上预留的长圆孔可适配生产线台架的T型槽安装间距，安装时可沿生产线输送方向调整±15mm的位置，补偿台架加工与安装的累积误差；整体外轮廓的避让空间经过严格校核，闭合状态下与压机滑块、机械手端拾器的最小安全间隙保持在25mm以上，避免生产过程中出现运动干涉。结构上预留的镂空区域一方面是为了减轻整体自重，单人即可完成拆装移位作业，另一方面是为了给板料检测传感器、气路管线留出布置空间，传感器可直接安装在框架内侧的预留安装位上，无需额外设计传感器安装支架，压缩整体设计与安装周期。承托工作面的高度与生产线输送平面保持齐平，定位销的导入端设计有15度的导向锥角，板料由机械手输送到位时，可通过导向锥角自动修正板料的位置偏差，将板料定位精度控制在±0.5mm范围内，满足后续冲压工序的上料精度要求。框架侧面设置的快插式气路接口，可配套安装气动夹紧组件，在板料到位后完成侧向夹紧，避免高速输送过程中板料出现窜动；所有外露的棱边均做了倒角处理，防止板料上下料过程中划伤板料表面，也避免运维人员调整工装时被锐边割伤。从受力角度校核，主体框架的板材厚度选用6mm的冷轧钢板，拼接位置的焊缝采用断续角焊缝，在保证整体抗扭刚性的前提下控制焊接变形，整体可承受最大120kg的板料重量，覆盖绝大多数乘用车覆盖件、结构件的板料承托需求。该结构的设计思路完全围绕冲压现场的实际使用需求展开，摒弃了传统铸造工装厚重、改型困难的缺点，全部采用标准化板材加工，备件采购方便，现场维护时无需专用工具即可完成易损件更换，非常适合多车型混线生产的冲压车间使用，可有效缩短新车型工装准备周期，降低生产线的工装投入成本。
