可伸缩式平板物料转运承载台结构设计

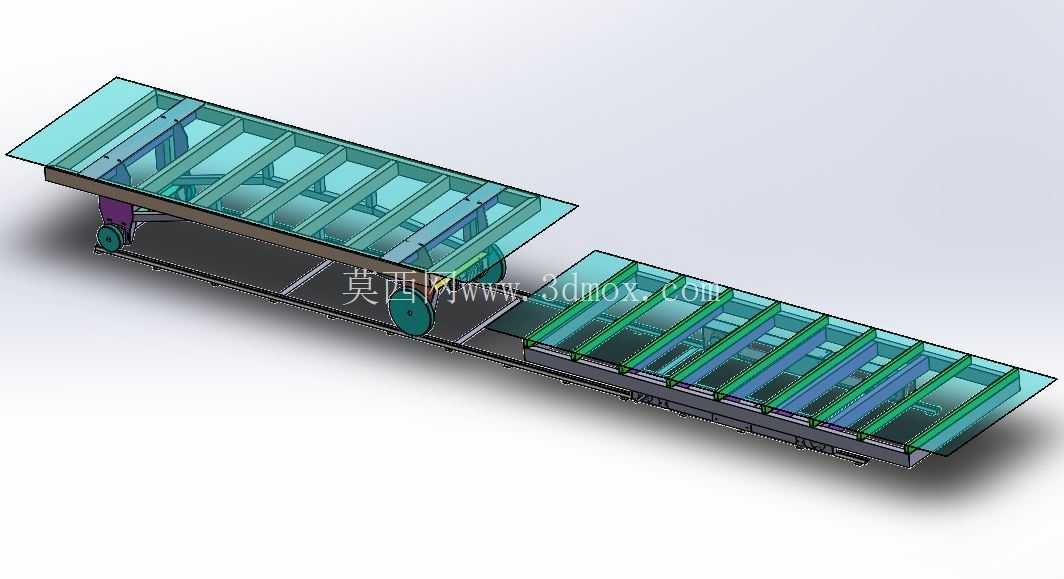

该结构主要面向车间内长尺寸物料的跨工位转运、临时承载场景，尤其适配汽车冲压生产环节中，长条状冲压件、成型板料在冲压工位与暂存区、焊接工位之间的短距离驳运需求，解决常规固定尺寸转运台无法适配不同长度工件、转弯半径受限的问题。从结构组成来看，整体采用分段式台面设计，固定段与伸缩段均采用型钢焊接框架作为承力主体，台面铺设平整的承载面板，避免工件放置时出现局部凹陷、刮蹭工件表面的问题；框架内部的纵梁采用等间距排布，根据常规冲压板材的单点承重阈值计算排布间距，保证整面承载时受力均匀，不会出现局部应力集中导致的框架变形。底部走行部分采用带侧向导轮的滚轮组，滚轮贴合地面轨道或硬化车间地面行走，侧向导轮可限制伸缩段抽出时的横向偏移量，避免伸缩过程中出现卡滞、台面错位的问题；伸缩段的滑动配合面采用耐磨衬垫贴合，减少反复伸缩动作带来的框架磨损，延长结构整体的维护周期。设计过程中优先考虑了工位适配性，伸缩段的最大伸出长度覆盖常见汽车侧围冲压件、纵梁类冲压件的长度范围，收回状态下整体长度缩减近一半，可在狭窄的车间通道内完成转弯、掉头动作，不需要额外拓宽通道预留转运空间。固定段与伸缩段的框架下方均设置有加强横梁，对应滚轮安装位置做局部加厚处理，将滚轮承受的竖向载荷均匀分散到整个框架纵梁上，避免长期重载下滚轮安装位置出现焊缝开裂、框架变形的问题。台面边缘做了倒角处理，避免工件上下料时被尖锐棱边划伤，同时也防止操作人员在旁侧作业时被磕碰。安装边界方面，固定段底部的滚轮安装座预留有标准安装孔位，可根据现场使用需求更换不同材质的滚轮，适配环氧地坪、钢板地面、预埋轨道等不同的车间地面条件；伸缩段的端部设置有可拆卸的挡块安装位，可根据转运工件的类型加装挡块、绑带固定座，防止转运过程中工件滑移掉落。在实际使用场景中，该承载台可配合车间内的牵引设备完成定点转运，也可作为冲压线旁的临时接料台使用，伸缩段可根据出料长度实时调整伸出量，不需要额外配置多台不同长度的接料台，减少车间内的设备占位。结构整体的受力计算按照均布载荷工况完成，纵梁的选型满足额定承载下的挠度要求，长期满载使用时台面的下挠量控制在允许范围内，不会影响工件放置的平整度；框架的焊接位置均做了应力释放处理，避免焊接残余应力导致长期使用后框架出现变形。伸缩动作的导向结构采用双侧同步导向，单侧间隙控制在合理范围内，抽出和收回过程中无明显晃动，伸缩到位后可通过插销结构锁定位置，防止转运过程中伸缩段自行滑移。该结构没有配置复杂的动力组件，整体维护成本低，仅需要定期对滚轮轴、导向配合面做润滑处理即可满足长期使用需求，适合冲压车间这类高负荷、高使用频率的生产场景，可替代传统的固定长度转运台，适配多规格工件的转运与临时承载需求，减少车间内同类承载设备的配置数量，提升工位空间的利用率。
