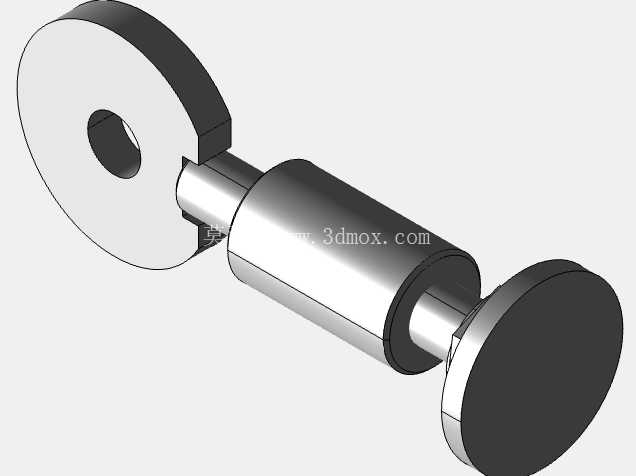

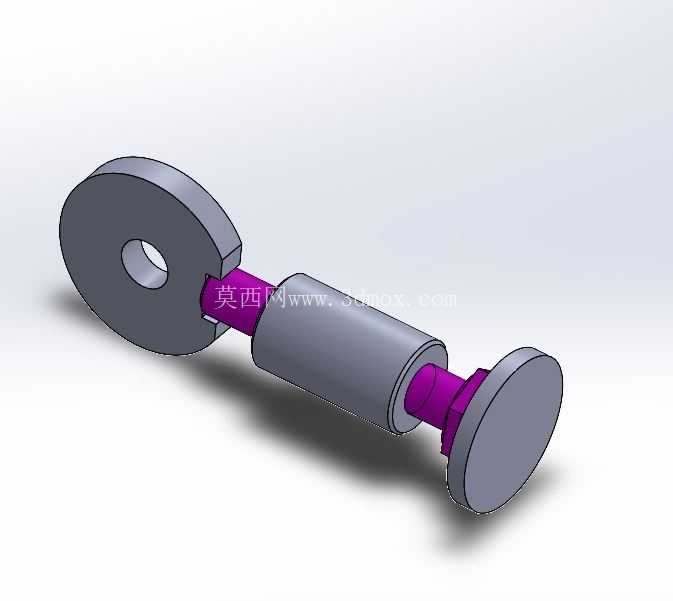

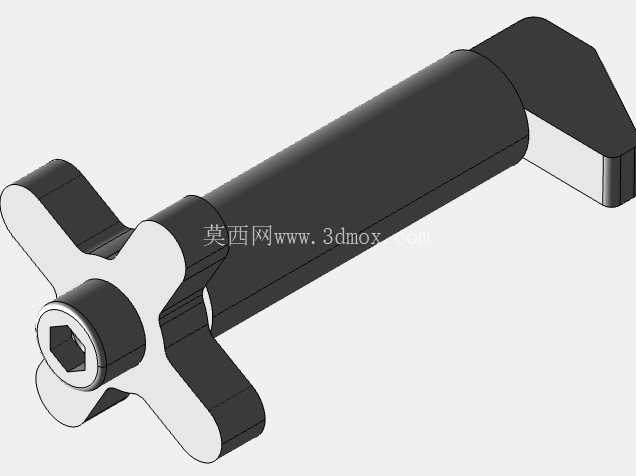

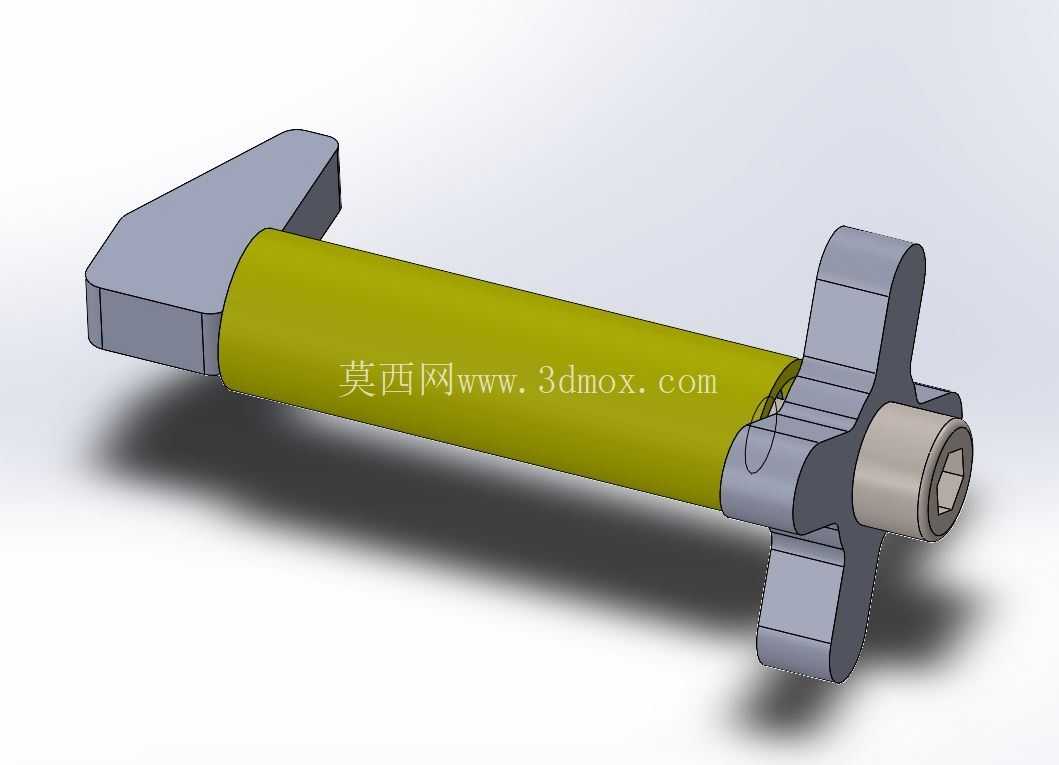

汽车冲压线用带挡边圆柱定位销轴结构

在汽车覆盖件冲压生产的工装体系里，这类带双侧挡边的圆柱定位销轴，是冲压模具上料定位工位的核心易耗配件，主要承担板料上料时的粗定位与送料过程中的侧向限位作用，区别于普通圆柱销的光杆结构，两端的圆盘挡边直接和模具的安装座贴合，不需要额外加装轴用挡圈或者锁紧螺母，就能限制销轴自身的轴向窜动，在高速冲压的连续振动工况下，不会出现销轴移位、脱落的问题。从实际使用场景来看，这类销轴大多布置在冲压模具的下模座入料口位置，沿着板料送进方向的两侧成对安装，板料边缘预先冲出的工艺孔会直接套入销轴的光杆段，配合导正销完成最终的精定位，两端的挡边直径比销轴杆部大出近一倍，一侧挡边贴合下模座的安装沉孔端面，另一侧挡边高出模座表面3-5mm，既可以避免板料送进时直接剐蹭模座表面造成划痕，也能在板料放置偏移时起到初步的导向纠偏作用，当板料位置偏差超过2mm时，会先接触到挡边的倒角斜面，顺着斜面滑入正确的定位位置，减少因上料偏差造成的零件报废。从设计逻辑上看，这款销轴的杆部和两端挡边采用同轴一体化结构，没有拼接焊缝或者装配间隙，整体强度比装配式挡圈销轴高出40%以上，能够承受连续冲压时板料传递的侧向冲击力，杆部的表面粗糙度控制在Ra1.6以内，和模座安装孔采用H7/h6的间隙配合，安装时可以直接用铜棒敲入沉孔，不需要额外的紧固件固定，拆卸时也可以从模座背面直接顶出，维护更换的时间比普通带锁紧结构的定位件缩短60%以上。关于安装边界的考量，设计时将销轴的总长度控制在对应模座安装孔深度的1.2倍以内，确保装入后下端挡边完全沉入沉孔，不会突出模座底面影响模具在压机工作台的安装平整度，上端挡边的高度经过反复校核，既不会因为过高导致板料取放时卡滞，也不会因为过低失去限位作用，挡边的外边缘做了R1的圆角处理，避免板料滑动时被锐边割伤产生铁屑，掉入模具型腔造成零件压伤。在实际冲压生产的验证中，这类一体化挡边销轴的使用寿命比普通光杆销轴提升2-3倍，尤其是在1600吨以上的大型冲压线生产侧围、车门这类大型覆盖件时，板料重量大、送进惯性强，普通销轴经常因为频繁受冲击出现挡圈脱落、销轴窜动的问题，需要每班停机检查更换，而这款结构的销轴可以连续使用3个月以上不需要维护，大幅减少了生产线的非计划停机时间。另外，销轴的杆部和挡边衔接位置做了R0.5的过渡圆角，避免应力集中造成的根部断裂，在承受侧向冲击时，应力会沿着过渡圆角均匀分散到挡边端面，不会在衔接位置出现应力断裂的问题，材质选用常规的45号钢调质处理，表面硬度达到HRC28-32，既有足够的韧性承受冲击，也有足够的耐磨性抵抗板料和安装孔的长期摩擦，不需要做额外的表面镀层处理，加工成本控制在合理区间，适合冲压车间大批量备件更换使用。
