气动剪刀执行机构三维结构设计

项目分类:工装 发布时间:2026-07-30 ID:1205624
  • 气动剪刀执行机构三维结构设计
  • 气动剪刀执行机构三维结构设计

在汽车冲压生产线的末端工位、线束加工流水线的定长裁切环节、小型塑胶件水口冲切工位上,这类气动剪刀机构是替代人工剪切、提升工位节拍一致性的核心执行部件,相比手动剪钳,它的剪切力输出稳定,刀口闭合行程可控,能适配连续化生产的高频次作业需求,不会出现人工操作时的切口歪斜、剪切力不足导致的料边拉扯问题。

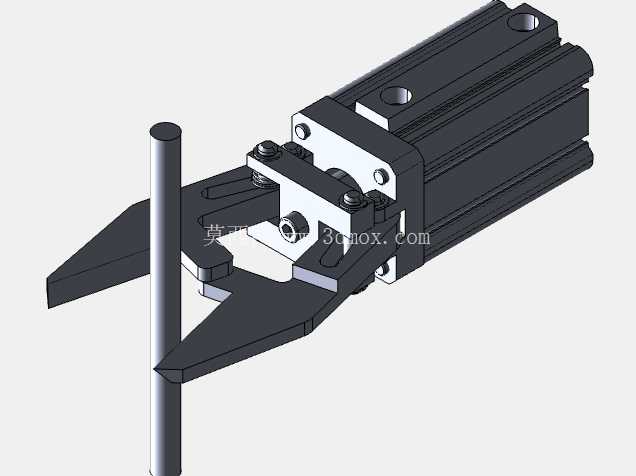

从结构组成来看,这套机构以标准笔形气缸作为动力输出源,气缸活塞杆端连接剪刀的动刀臂,定刀臂通过锁紧螺钉固定在气缸前端的安装基座上,整个剪刀副采用杠杆式力放大结构,气缸输出的直线推力经过支点转换后,在刀口位置形成数倍于气缸推力的剪切力,能够轻松剪切直径3mm以内的软质塑胶、1.5mm厚度的冷轧薄钢板、直径2mm的铜芯线束,覆盖大部分轻工装配、冲压后处理的剪切需求。

设计这套结构的时候,首先要确认的是安装边界尺寸:气缸选用缸径16mm的标准圆形气缸,整体机构沿气缸轴向的总长度控制在120mm以内,径向最大宽度不超过40mm,刀口部分的开合行程设计为8mm,足够避让待剪切工件的进料空间,不会出现工件送料时与刀臂发生干涉的问题。安装基座上预留了两个M5的螺纹安装孔,孔距为32mm,可以直接固定在流水线的型材支架上,也可以通过转接法兰安装在机械手末端,作为机器人工作站的末端执行器使用,适配不同的安装场景。

刀口部分的设计需要重点考虑剪切间隙,动刀与定刀的贴合间隙控制在0.02mm到0.05mm之间,间隙过大会导致剪切时料边出现毛刺,间隙过小则会在刀口开合时出现干摩擦,加速刀刃磨损。刀刃角度设计为30度,既保证刀刃的锋利度,又能兼顾刀刃的结构强度,避免高频剪切时出现崩口问题。气缸的气路接口设置在气缸尾部,采用M5标准快插接口,接入0.5-0.7MPa的压缩空气即可驱动,不需要额外配置液压站或者复杂的动力线路,现场部署十分便捷。

在实际工况适配中,这套机构可以通过调整气缸的行程限位螺钉,控制刀口的最大开口度,针对不同尺寸的待剪切工件调整开口大小,避免无效行程浪费,提升单次剪切的动作速度。刀臂部分采用45号钢调质处理,表面做发黑防锈处理,刀刃部分局部淬火至HRC55-60,保证长期使用的耐磨性,基座部分采用铝合金阳极氧化处理,在保证结构强度的同时降低整体重量,安装在机械手末端时不会过多占用机器人的负载配额。

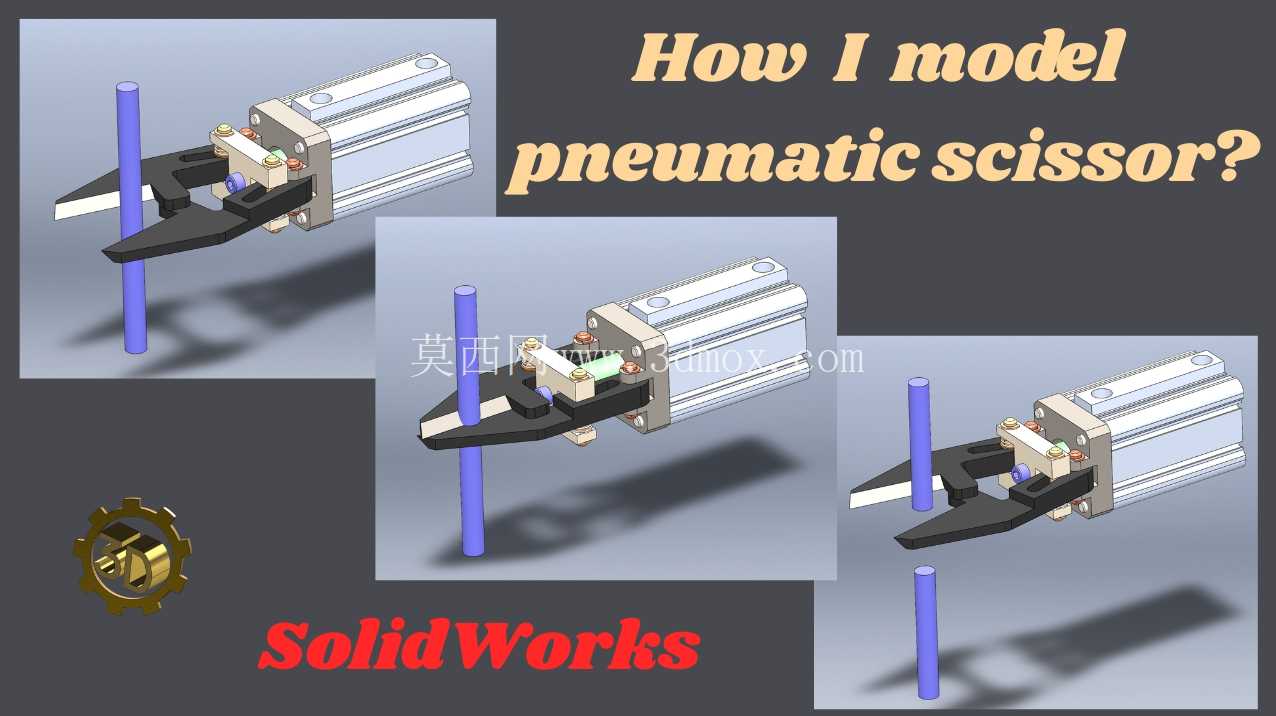

从动作逻辑来看,气缸伸出时带动动刀臂绕支点转动,与定刀闭合完成剪切动作,气缸缩回时动刀臂复位,刀口张开等待下一次进料,整个动作周期可以控制在0.3秒以内,能够匹配每分钟120次以上的高频作业需求,在连续运行的工况下,只需要定期在刀口支点位置添加少量润滑脂,就可以保证长期稳定运行,维护成本极低。

需要注意的是,这套机构的剪切力输出与接入的气压直接相关,在剪切硬度较高的材料时,可以适当调高进气压力,但最高不要超过0.8MPa,避免气缸内部密封件因为过压出现过早损坏。安装时要保证刀口的剪切面与待剪切工件的进料方向垂直,否则会出现剪切错位、刀口崩损的问题,如果用于冲切冲压件的料边,还可以在定刀座上增加定位挡块,保证每次剪切的料边长度一致,提升加工尺寸的一致性。
