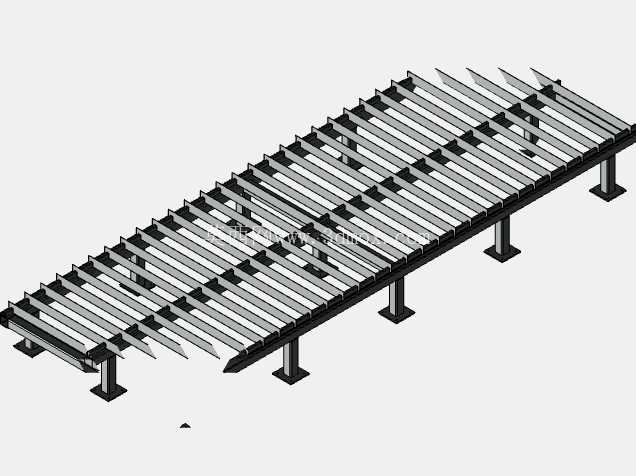

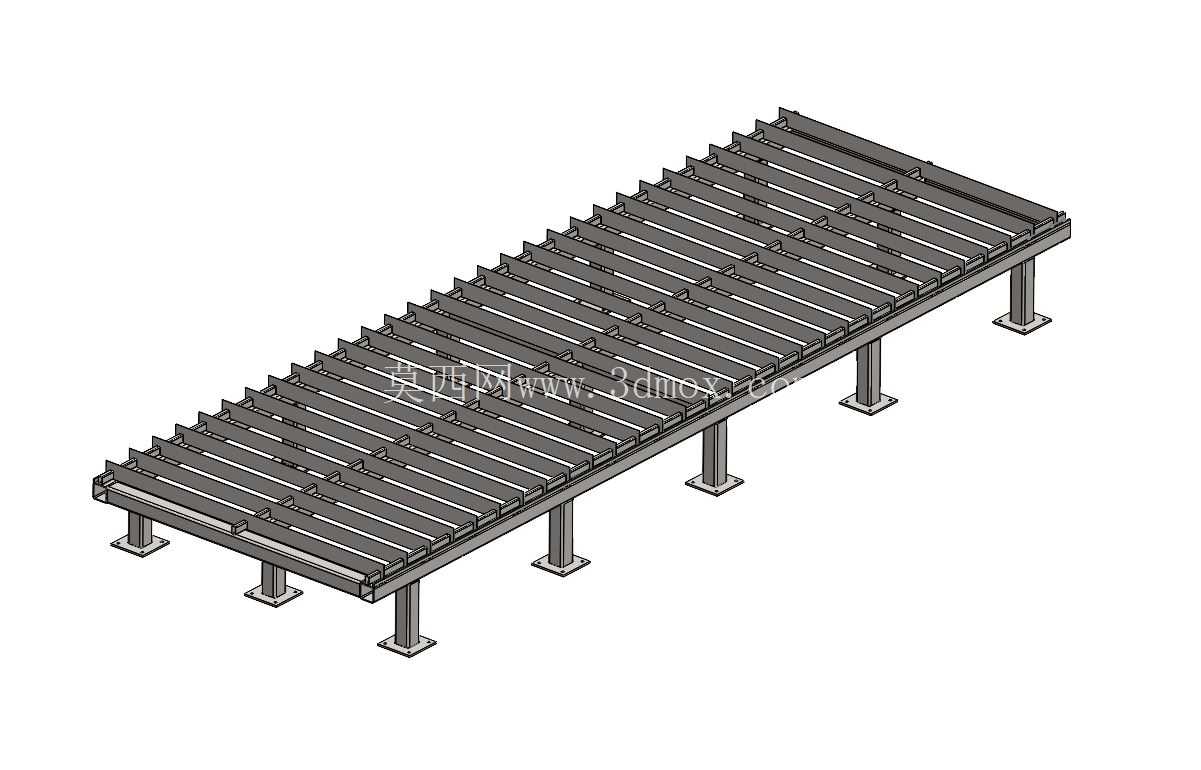

多工艺适配重型栅格数控加工工作台

这款重型栅格结构工作台，主要面向数控切割类加工场景设计，可同时适配水射流、等离子、激光三类主流热/冷态切割工艺的加工承载需求，在钣金下料、金属板材粗加工、异形件切割工序中作为核心承载工位使用。不同于常规轻型装配工作台，该结构在设计阶段优先考虑了大尺寸板材的满幅承载稳定性，台面采用平行排布的栅格梁结构，相邻栅格梁预留均匀间隙，既可以减少切割过程中台面与加工射流、激光束、等离子弧的接触面积，避免台面被过度烧蚀或冲蚀损伤，也能让切割产生的熔渣、废水、废料碎屑直接从间隙下落，减少台面积渣对板材放置平面度的干扰，日常清理时只需清理台面下方的集渣区域即可，维护效率远高于整面板式工作台。支撑结构采用六组独立的方管支腿，每个支腿底部配置方形安装底板，可通过膨胀螺栓与车间混凝土地面直接固定，支腿沿台面长度方向均匀排布，将台面整体载荷均匀传递到地面，即使满铺6m长度的整幅钢板、总承载接近额定上限时，也不会出现台面中部挠曲变形的问题，保证板材放置的平面度误差控制在加工允许范围内。台面整体长度6m、宽度2m、台面离地高度50cm，这个尺寸边界是结合常规工业板材的通用幅面确定的，市面上主流的1.5m×6m、2m×4m规格的金属板材都可以直接平铺在台面上，不需要额外增设辅助支撑，边缘预留的10cm左右的梁边余量，也方便操作人员在板材边缘安装定位挡块、快速夹钳等辅助工装，完成不同规格板材的快速定位。设计时特意将栅格梁的上表面做了统一的铣平处理，所有栅格梁的上平面共面度控制在0.5mm/m以内，避免因栅格高低差导致板材放置倾斜，影响最终的切割精度。支腿与台面主框架的连接采用焊接加角筋补强的结构，每个连接节点都设置了三角形加强筋，抵抗切割设备移动过程中产生的侧向冲击力，以及板材吊装上料时的碰撞载荷，即使使用车间行车将整幅板材直接吊放到台面上，也不会出现框架开焊、支腿变形的问题。栅格梁的间距设置经过多轮工艺验证，针对1mm以上厚度的钢板、铝板、不锈钢板，都能提供足够的支撑点，不会出现板材中部因自重下垂的情况，同时间隙宽度也控制在合理范围，不会让小尺寸的切割工件直接从间隙掉落，减少工件捡拾的工作量。在实际车间应用中，这类工作台通常配套龙门式数控切割机使用，不管是水射流切割的厚合金板材、等离子切割的碳钢型材，还是激光切割的薄不锈钢装饰板，都能在这个台面上完成稳定承载，不需要针对不同工艺更换不同的工作台，减少车间内的工位占用面积，也降低了多工位切换的辅助时间。台面的主框架采用矩形钢管焊接而成，整体框架焊接完成后做了去应力处理，避免长期使用过程中框架出现焊接应力变形，导致台面平面度超差。支腿的高度统一设置为50cm，既符合操作人员站立作业的舒适高度，也方便在台面下方布置集渣斗、排屑装置、水循环槽等配套辅助设施，不需要额外抬高或降低支腿来适配配套设备的安装尺寸。考虑到切割过程中会产生高温熔渣、带压水流，栅格梁和主框架的材料都选用了普通碳素结构钢，具备足够的耐高温和抗冲击性能，即使局部被熔渣烧损，也可以单独更换单根栅格梁，不需要整体更换台面，大幅降低了后期的维护成本。安装时只需要按照支腿底板的安装孔位在地面打孔固定，不需要做额外的地基处理，对车间地面的承载要求不高，常规工业厂房的混凝土地面都可以满足安装要求，整体总重量790kg，安装完成后整体稳定性充足，即使龙门切割机以最高速度在台面上移动作业，也不会出现工作台晃动、位移的问题。
