同轴式9.5速比减速传动总成

　　这套同轴减速传动结构在布局上采用输入轴与输出轴轴线重合的同轴式方案，传动比设定为i=9.5，属于中小减速比区间里兼顾输出扭矩与传动效率的典型构型，在各类需要在原动机轴线方向直接完成转速匹配的设备里应用十分广泛。从实际工况适配来看，这类同轴减速结构常出现在输送辊道驱动、小型搅拌装置、轻工包装线的从动辊传动、通讯基站配套的小型回转机构以及各类需要把电机高转速降低到工作转速、同时放大输出扭矩的紧凑安装场景中。同轴布局最大的工程价值在于不需要额外偏移输入输出的安装中心线，设备机架上只需要沿同一条轴线预留安装位，就能完成动力链的串接，对于安装空间轴向有余量、径向空间受限的机架设计来说，能大幅减少传动链路的占用体积，也省去了平行轴减速器布置时需要额外预留的齿轮箱侧向安装空间。

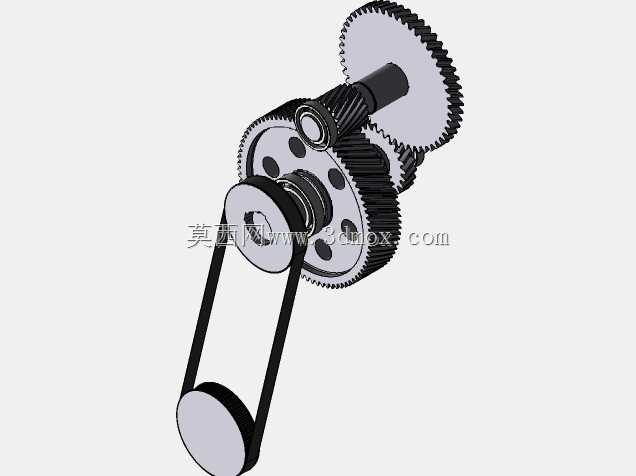

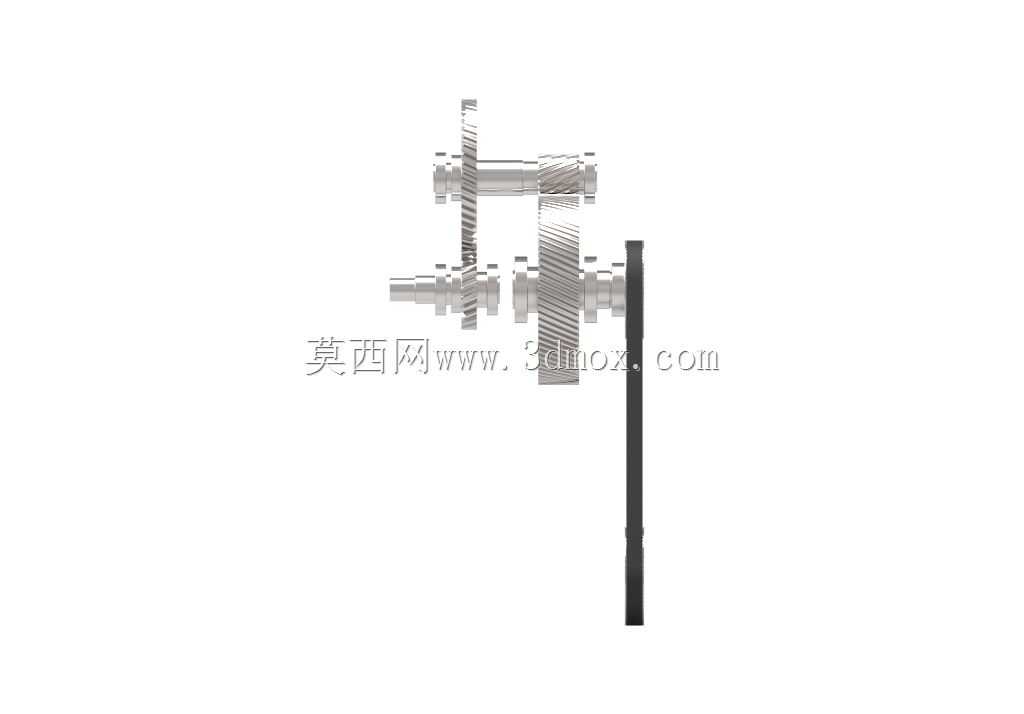

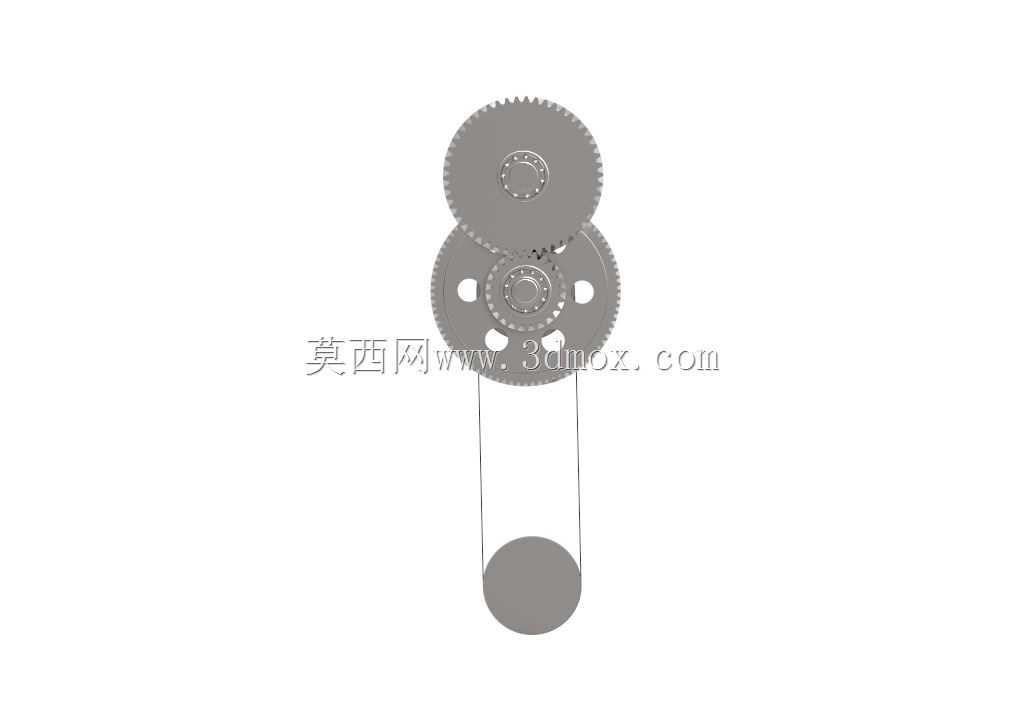

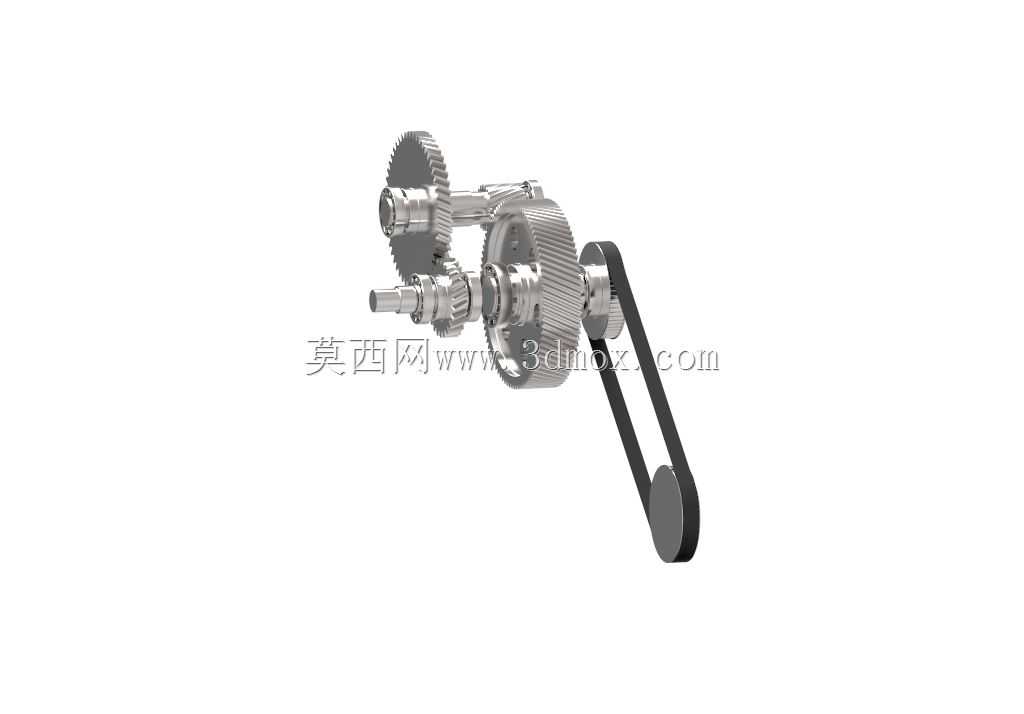

　　从结构组成来看，整套传动总成包含输入侧连接轴段、各级啮合齿轮副、输出侧轴段、支撑轴承位以及外侧的安装定位杆件，齿轮副的啮合参数围绕9.5的总传动比完成匹配，各级齿轮的齿数分配经过扭矩校核，在保证总速比精度的同时，让各级齿轮的承载负荷分布更均匀，避免单级齿轮承受过大的接触应力与弯曲应力。同轴结构的设计思路核心是让动力从输入端进入后，经由内啮合或者嵌套布置的齿轮组完成减速，最终从同轴线的输出端传出，这种嵌套式的齿轮布置方式，相比平行轴展开式的减速结构，径向轮廓可以做得更紧凑，齿轮的啮合重合度也能保持在合理区间，运转时的传动平稳性更好，冲击载荷下的齿面受力分布更均匀。

　　在安装边界层面，这套结构的轴向总长度沿输入输出轴线方向延伸，设计选型时需要在机架上沿轴线方向预留出对应长度的安装空间，两端轴段分别预留了与原动机联轴器、工作机执行端连接的配合轴径，轴端的配合公差可以按照过渡配合或者过盈配合的要求选取，保证扭矩传递过程中轴与联轴器之间不会出现相对打滑。结构外侧伸出的定位杆件可以作为整机安装时的防转支撑或者辅助固定位，安装时可以将该杆件与机架上的预设支座连接，避免减速总成在输出大扭矩时壳体随输出轴发生跟转，支撑点位的布置距离轴线的力臂长度经过考量，能够以较小的支撑反力平衡输出反扭矩，降低支撑件的受力负荷。

　　从功能特性角度，9.5的传动比意味着输入端电机每转动9.5圈，输出端仅转动1圈，在忽略传动效率损耗的前提下，输出端的理论输出扭矩可以放大到输入扭矩的9.5倍左右，足够驱动中等负载的回转类工作机构。同轴布置的传动形式让整机的对中调试更加简便，现场安装时只需要校准输入轴与驱动电机轴、输出轴与工作负载轴的同轴度，不需要像平行轴减速器那样额外调整两轴的中心距，大幅缩短了设备装配和现场维护的对中耗时。齿轮副的啮合侧隙在建模时按照常规工业传动的侧隙标准预留，既可以补偿热胀冷缩带来的齿形形变，也能在齿面润滑脂形成油膜后避免轮齿发生卡滞，支撑轴段的轴承安装位预留了标准轴承的装配台阶，轴承选型时可以根据径向载荷和少量轴向载荷的计算结果匹配对应的深沟球轴承或者角接触轴承，保证轴系在高速输入端和低速输出端都能得到稳定的径向支撑。

　　在结构设计的细节处理上，各段轴的轴肩位置都做了定位限位设计，齿轮、轴承等零件装配时可以靠轴肩完成轴向定位，不需要额外设计过多的锁紧挡圈，简化了装配工序。齿轮的齿宽参数按照传递扭矩的大小做了匹配，齿面的接触强度在额定负载下留有足够的安全余量，能够适应长时间连续运转的工况需求。整套三维结构完整还原了传动总成的所有装配关系，各零件之间的配合间隙、装配位置都按照实际加工装配的逻辑搭建，在做设备布局校核时，可以直接将该总成导入整机机架模型中，核对轴向安装空间、外侧支撑件的干涉情况，以及输入输出轴端与相邻部件的连接尺寸是否匹配，提前规避现场安装时出现的空间干涉、轴头配合尺寸不符等问题，为后续的工程出图、零件加工和整机装配提供准确的结构参考。
