可调式锌合金玻璃层板夹持固定件

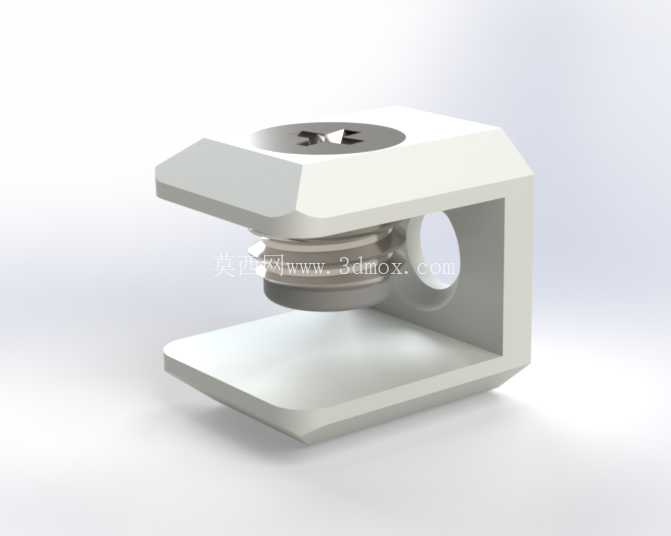

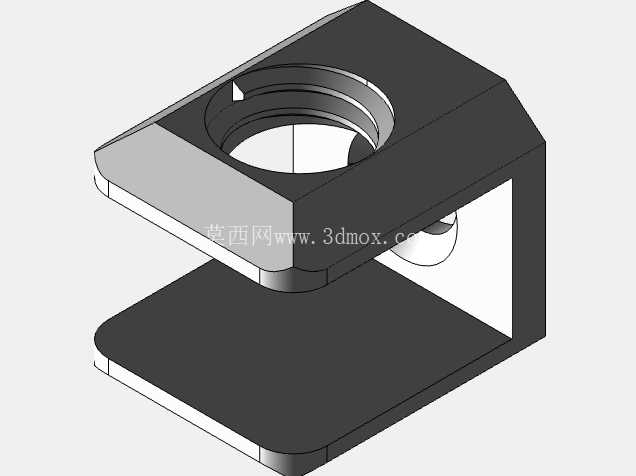

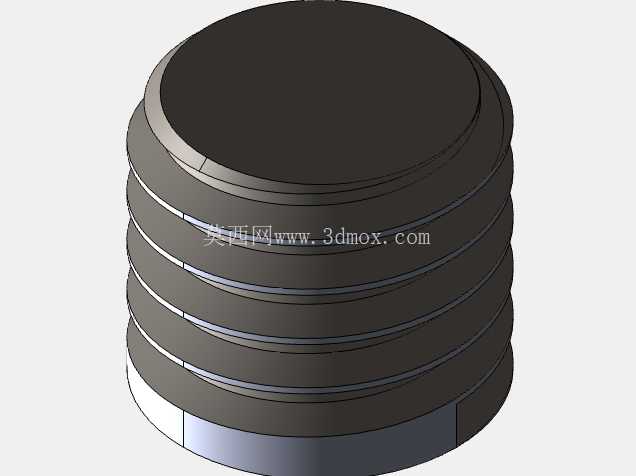

这款夹持件主要面向展柜、置物架、玻璃隔断等场景的层板固定需求，适配3-8mm厚度的玻璃、木质薄板安装，在商用展陈、家用置物、办公隔断等场景中，可替代传统胶粘、打孔固定方式，避免板材开孔开裂、胶粘残留难以拆卸的问题。从结构设计来看，整体采用C型开口基座搭配顶部压紧螺钉的组合形式，C型基座的下托面做了平面度管控，与板材接触的边缘做了R0.5的倒角处理，避免安装时刮伤玻璃表面或板材漆面；顶部的内六角压紧螺钉底部套有软质防滑垫，拧紧过程中不会直接接触玻璃表面，防止应力集中导致玻璃碎裂，同时增大接触摩擦力，避免层板受载后出现滑移。设计阶段首先考虑了安装边界的适配性，C型开口的净深度预留了12mm的搭接量，即使板材边缘存在1mm以内的裁切误差，也能保证足够的夹持接触面积，不会出现搭接不足导致的固定失效；基座侧面预留的通孔可搭配自攻螺钉实现基座与柜体竖板、墙面支撑件的预固定，安装时可先将基座固定在支撑结构上，再放入层板拧紧顶部压紧螺钉，单人即可完成安装作业，无需额外辅助定位工装。针对不同厚度的板材适配，压紧螺钉的有效行程做了6mm的冗余设计，从3mm的薄钢化玻璃到8mm的密度板层板，都能通过调整螺钉拧入深度实现稳定夹持，无需额外更换不同规格的夹持件，减少物料备货种类。材质选用锌合金压铸成型，相比普通塑料夹持件，整体抗蠕变性能更好，长期受载不会出现塑料件常见的应力松弛、夹持力下降问题，表面做了哑光喷砂处理，既提升了外观质感，也能在潮湿环境下减缓氧化锈蚀速度，适配卫浴、厨房等相对潮湿的置物场景。从受力角度分析，C型基座的转角处做了加厚处理，通过有限元校核，当层板单侧受载15kg时，转角处的最大应力远低于锌合金的屈服强度，不会出现基座开裂、变形的问题；压紧螺钉采用标准M4内六角螺钉，通用规格便于后期维护更换，若出现螺钉滑牙等问题，无需更换整个基座，替换标准件即可恢复使用。实际安装过程中需要注意，固定基座时螺钉的拧入深度不能超过基座底面厚度，避免螺钉凸起顶到层板下表面，导致层板安装不平整；夹持玻璃板材时，拧紧力矩控制在1.2N·m左右即可，过大的力矩会导致玻璃局部应力超过钢化玻璃的应力阈值，存在碎裂风险。这款夹持件的外形尺寸控制紧凑，安装后外露部分高度仅18mm，不会过多遮挡层板上的展示物品，适配极简风格的展陈设计需求，相比传统的外露式层板托，视觉整体性更好。
