管夹式传感器安装固定支架结构

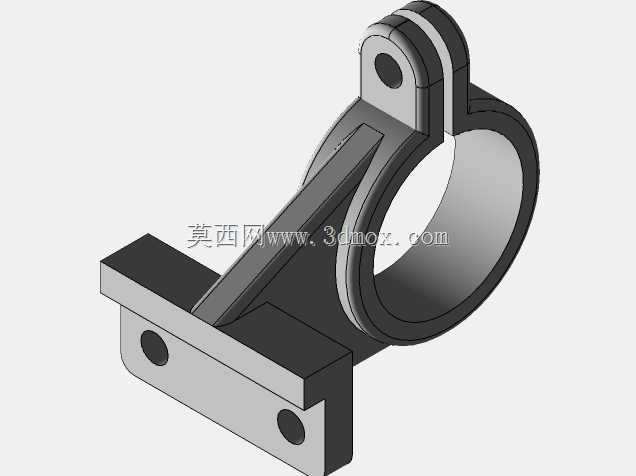

　　这类管夹式安装支架主要用于工业现场传感器的快速布设场景，在流体管路监测、自动化生产线工位检测、设备运行状态传感加装等工况中十分常见，无需对原有管路进行打孔、焊接等破坏性加工，就能实现检测元件的可靠固定，大幅降低现场改造的施工难度与成本。从结构设计来看，上部的铰接耳结构用于连接传感器的调节摆臂，可实现检测角度的小范围微调，适配不同检测距离与对准需求，避免安装后出现检测盲区；中部的斜向加强筋连接抱箍环与下部安装座，在不额外增加整体壁厚的前提下提升结构刚性，减少设备运行振动带来的支架形变，保证传感器检测位置的长期稳定性；下部的平板安装座预留两个同轴安装孔，可通过螺栓固定在设备基座、型材架或相邻的固定结构上，

　　孔位间距按照常规工业安装模数设计，兼容大部分标准安装点位的尺寸要求。抱箍部分采用开口环结构，适配对应外径的圆形管件，抱紧后可通过环体自身的弹性形变与接触面摩擦力实现周向固定，安装时可先将支架预卡在管路上调整周向位置，确认传感器对准检测位后再锁紧下部安装座的固定螺栓，安装流程便捷，后期维护调整时也无需完全拆卸管路附件。设计过程中重点考量了安装边界的适配性，抱箍环的内径公差按照管路常用外径的h7级配合精度预留，避免过盈量过大导致安装困难或间隙过大出现松动；整体结构的外轮廓做了圆角过渡处理，减少安装过程中尖锐边角对操作人员的划伤风险，同时避免应力集中导致的结构断裂；铰接耳的孔位与安装座的孔位保持平行度公差要求，

　　保证连接后的传感器摆臂转动顺畅无卡滞。在实际应用中，这类支架可搭配光电式、接近式等多种外径适配的传感器使用，在气动管路压力检测辅件固定、液压管路油温传感器安装、输送线物料到位检测支架加装等场景中都能适用，结构紧凑不会占用过多管路周边空间，对于老旧设备的传感升级改造项目尤为适配，无需重新设计管路布局就能完成检测元件的加装，整体结构的受力路径经过优化，抱箍承受的管路振动力可通过加强筋直接传递到下部安装座，不会在铰接位置形成应力集中，长期运行下也不会出现支架变形导致的传感器移位问题。
