双频WiFi信号中继路由器三维结构设计

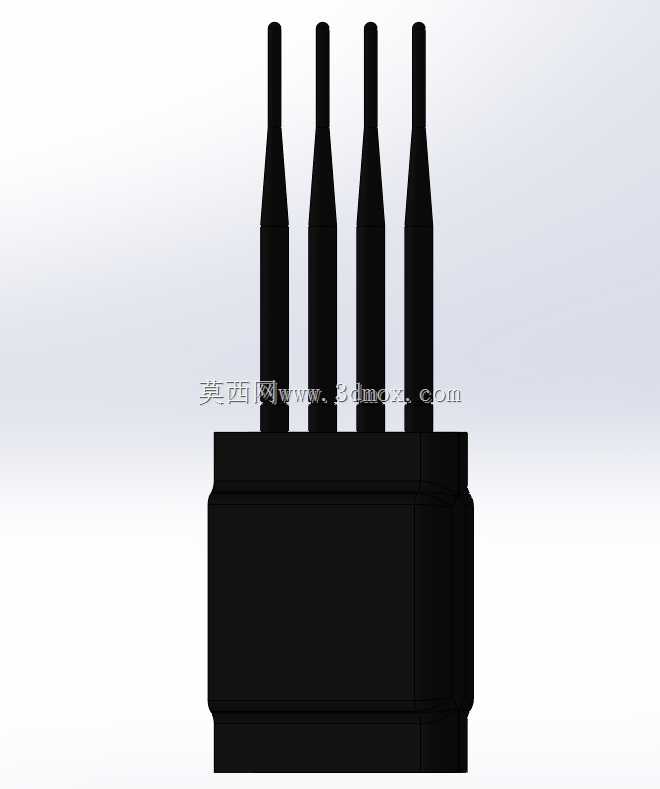

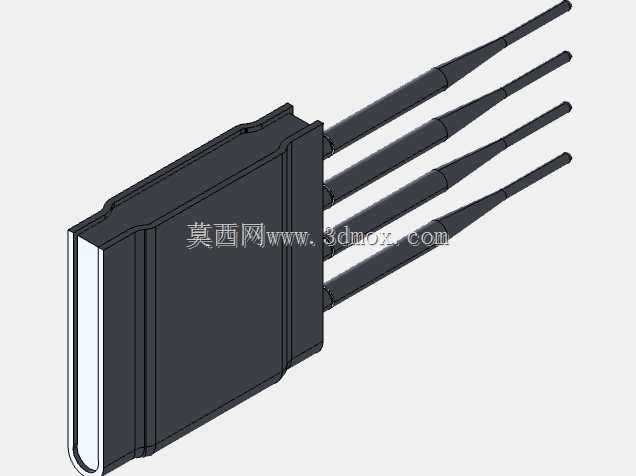

　　本次呈现的是一款立式双频WiFi中继路由器的三维结构模型，从结构设计的角度出发，该设备的核心应用场景覆盖家庭住宅、小型办公场所、临街商铺等存在WiFi信号覆盖盲区的区域，主要作用是接收主路由发出的无线信号，经过信号放大处理后重新转发，拓展原有无线网络的覆盖范围，解决墙体遮挡、距离过远导致的信号衰减问题，无需布设额外网线即可完成网络覆盖补点。从功能特性来看，该设备配备四根外置高增益全向天线，天线采用可转动铰接结构与机身主体连接，可根据实际安装环境的信号传播方向调整天线角度，优化信号收发效率，双频工作模式可同时承载2.4G与5G频段的信号转发，2.4G频段具备更强的穿墙能力与更远的传输距离，5G频段则能提供更高的传输带宽，满足高清视频传输、大文件局域网传输等高速率网络需求，设备机身底部预留标准壁挂安装孔位，同时支持桌面平放安装，可适配不同的部署场景。

　　在设计思路上，整体采用方正立式壳体结构，这种结构一方面可以最大化利用垂直空间，减少桌面占用面积，另一方面立式布局更利于机身内部电路板的散热设计，内部腔体预留足够的空间排布电源模块、信号放大模块、射频模块等核心元器件，四根天线沿机身顶部等距排布，避免天线之间的信号干扰，同时保证各个方向的信号覆盖均匀度，壳体表面做哑光磨砂处理，减少日常使用中的指纹残留与划痕产生，机身侧面预留细密的散热格栅，在不破坏壳体整体结构强度的前提下，保证内部元器件工作产生的热量可以及时散出，避免长时间工作导致的过热降频问题。

　　从外形尺寸与安装边界来看，设备主体为长方体结构，机身宽度控制在适合桌面摆放的范围内，天线完全竖直状态下的整体高度满足常规壁挂安装的空间要求，平放安装时底部的防滑胶垫预留高度可以保证底部空气流通，辅助散热，壁挂安装时孔位间距符合常规墙面布线盒的标准间距，无需额外打孔即可适配多数家庭已有的墙面安装点位，设备接口区域集中布置在机身背部，包含电源输入接口、网线扩展接口，接口排布间距足够，不会出现相邻插头互相干涉的情况，天线的转动角度范围覆盖水平到竖直的全区间，调整角度时不会与机身壳体发生碰撞干涉。

　　在结构细节处理上，壳体采用上下扣合的装配方式，内部预留螺丝柱定位结构，装配时无需额外做定位治具即可快速完成上下壳的对齐组装，天线与机身连接的铰接部位做阻尼结构设计，调整到任意角度都可以保持固定，不会出现自行滑落的情况，机身前端预留状态指示灯的透光位，指示灯采用柔光设计，夜间工作时不会产生过强的光线干扰，同时可以清晰显示设备的工作状态、信号连接状态。该模型完整还原了设备的所有外部结构与装配关系，可用于网络设备的结构参考、场景可视化搭建、产品外观方案迭代等用途，建模过程中严格按照实际消费级网络设备的尺寸比例进行搭建，所有结构细节都符合实际产品的工程设计逻辑，不存在结构干涉、装配矛盾等问题，能够直观呈现该类中继路由器的实际形态与结构特点。
