带M4插槽L型角支架结构设计

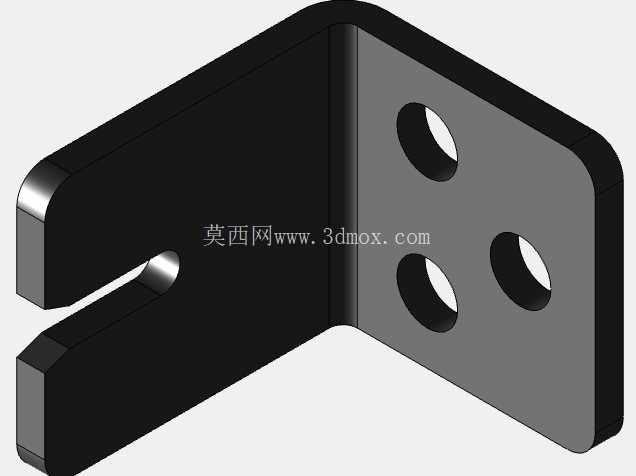

这款L型角支架在各类工装夹具、小型设备机架、汽车内饰附件安装场景中应用十分广泛，日常做小型自动化设备的辅助安装、钣金柜体内部的元器件固定、试验台架的小件挂载时，这类小支架的使用频率远超很多标准件。从结构上看，它采用90度弯折的L型构型，两个安装面分别承担不同的连接功能，短边所在的安装面设置了三个圆形安装孔，孔位适配M4规格的紧固件，三个孔呈三角分布，相比双孔固定结构能有效避免安装后出现绕轴转动的松动问题，安装时可以根据现场的固定点位选择对应的孔位，也可以三个孔全部锁付实现更高的连接强度。长边所在的安装面末端开设了通槽结构，这个插槽的设计主要是为了适配现场安装时的位置偏差，当配对安装件的固定孔位存在少量加工误差、或者需要小范围调整安装位置时，不需要重新打孔，直接通过插槽的滑动余量就能完成对位，大幅降低现场安装的配做工作量。

从设计思路上来说，这类小型冲压支架首先要兼顾安装便捷性和结构强度，整体采用等厚板材冲压弯折成型，所有的外边缘都做了圆角处理，避免安装过程中划伤操作人员，也能减少应力集中导致的弯折处开裂问题。外形尺寸控制在35×30×28mm的边界范围内，整体占用空间很小，适合在狭窄的安装空间内使用，不会和周边的其他零部件产生干涉。安装边界方面，短边安装面的三个孔位中心距经过匹配标准M4螺丝的安装空间设计，锁付时普通的十字螺丝刀或者内六角扳手都有足够的操作空间，不会因为孔位离弯折边太近导致工具无法下放；长边的插槽宽度同样适配M4紧固件的杆径，槽的长度预留了足够的调节行程，既可以实现沿槽方向的位置微调，也能在需要快速拆卸时，不用完全拧下紧固件就能将支架从插槽处脱出，提升设备维护的效率。

在实际使用场景中，这类支架经常被用来固定小型传感器、线束卡扣、小型气动元件的安装座，在汽车冲压模具的周边辅助结构上，也常用来安装行程开关的触发挡片、废料滑道的辅助固定件，因为本身是冲压成型件，生产效率高、成本低，同时结构强度足够应对常规的静载荷和小幅度的振动工况，不需要额外做加强筋结构就能满足使用需求。设计时特意将弯折处的内R角做了适配板材厚度的处理，避免冲压弯折时出现开裂或者回弹角度超差的问题，两个安装面的平面度控制在合理范围内，安装后不会出现贴合间隙过大导致的固定不稳问题。三个安装孔的孔位公差按照通用五金件的标准设定，既能保证和标准紧固件的适配性，也不会因为公差过严导致不必要的加工成本上升。插槽的末端做了半圆收尾，避免应力集中在槽的末端导致支架受力时出现撕裂问题，细节处的处理完全符合常规冲压五金件的设计规范，不管是小批量打样还是大批量冲压生产都有很好的工艺性，不需要额外的特殊加工工序，用常规的冲压模具就能完成落料、冲孔、弯折的全流程加工，表面处理可以根据使用场景选择发黑、镀锌或者喷塑，适配不同的防腐蚀和外观需求。
