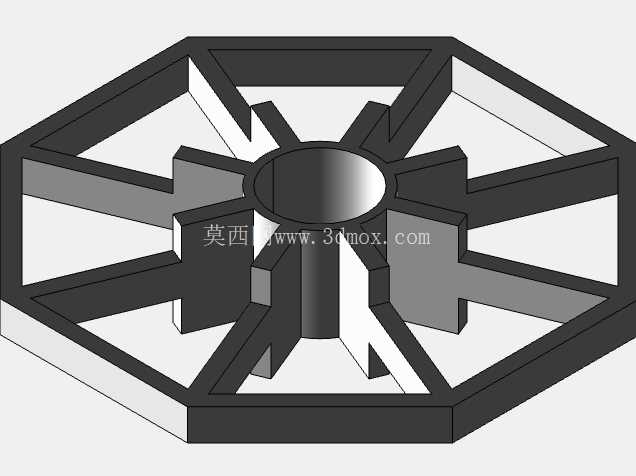

八辐结构八角轮廓齿轮传动构件

这款八辐齿轮的设计，最初是面向概念机械装置的对称传动需求开发的，区别于常规渐开线圆柱齿轮的辐条布局，八个径向辐条均匀分布在中心轮毂与八角形外轮廓之间，既保留了齿轮类构件的传动连接基础属性，又通过对称化的结构设计适配了装饰性旋转系统、文创类机械装置的外观需求。从实际应用场景来看，这类非标准齿形的辐条式齿轮，并不适用于重载动力传动场合，更多用在低速轻载的演示装置、橱窗动态陈设、3D打印创客作品、教学用机械原理展示教具中，部分对外观对称度有要求的装饰性旋转组件，比如艺术装置的旋转支撑结构、定制化灯具的旋转连接部件，也会采用这类结构来兼顾力学支撑与视觉美感。

从结构设计思路来看，中心轮毂采用通孔设计，可适配标准直径的传动轴，安装时可通过顶丝、键连接或者过盈配合的方式实现与轴的周向固定，轮毂与辐条的连接处做了等半径圆角过渡，避免3D打印或者数控加工时出现应力集中导致的断裂问题。八个径向辐条采用等截面矩形结构，沿中心轮毂圆周方向呈45度夹角均匀排布，每根辐条的截面尺寸经过受力校核，在承受低速转动的离心力、静态支撑载荷时，不会出现明显的挠曲变形，辐条与外八角轮廓的连接位置同样做了圆弧过渡，减少加工过程中的应力残留。外轮廓采用正八边形结构，区别于常规齿轮的圆形外廓，八角形的每个边都对应两根辐条之间的间隙位置，既可以作为特殊齿形与配套的八角形内孔构件实现啮合传动，也可以作为安装基准面，通过平面对平面的定位实现外接零件的固定，拓展了构件的使用场景。

从安装边界尺寸来看，中心轮毂的通孔直径适配常用的微型传动轴规格，轮毂自身的轴向长度与辐条、外轮廓的厚度保持一致，整体为等厚度盘类结构，安装时不需要额外预留轴向的避让空间，径向尺寸上，八角形外轮廓的对边距离、对角距离经过公差优化，在与配套构件装配时可采用间隙配合，保证转动过程中无卡滞。针对CAD可视化与3D打印的优化点主要集中在几个方面：首先是所有的棱边都做了微小倒角处理，避免3D打印时出现层纹堆积导致的锐边割手问题，同时在CAD软件中渲染时能呈现更自然的光影效果；其次是所有结构都采用均匀壁厚设计，没有封闭的空腔结构，3D打印时不需要额外添加支撑，打印完成后也不需要处理内部残留的支撑材料，大幅降低了后处理成本；再者，辐条与轮毂、外轮廓的连接位置都做了壁厚加厚处理，即使采用PLA这类脆性3D打印材料，也能承受日常拆装、转动过程中的冲击力，不会出现连接处断裂的问题。

在实际选型使用时，需要注意这类齿轮的适用载荷范围，由于辐条结构的刚性相比实心盘齿轮要低，不适合传递大扭矩，仅适用于转速低于100rpm、扭矩小于0.5N·m的轻载传动场景，如果需要提升承载能力，可以在建模时调整辐条的截面尺寸，或者更换金属材料采用数控铣削的方式加工。另外，八角形外轮廓的平面可以作为定位基准，在安装传感器检测转速时，可直接通过光电传感器检测平面与间隙位置的变化，不需要额外添加码盘，简化了检测装置的结构。对于概念机械设计的创作者来说，这款构件的参数化特征清晰，可以通过调整辐条宽度、轮毂直径、外轮廓尺寸快速衍生出不同规格的变体，适配不同尺寸的装置需求，对称化的结构在做装配动画、渲染效果图时，也能呈现出更规整的视觉效果，符合文创类、展示类机械装置的设计需求。
