卡扣式开口环夹机械固定组件

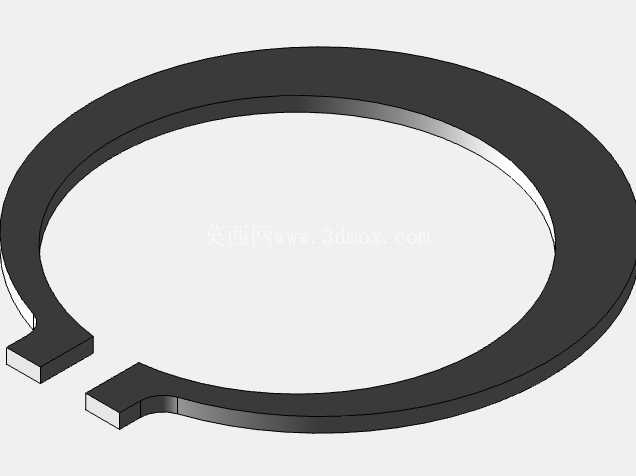

在汽车冲压生产线的模具快换工位、工装夹具的快速锁附模块，以及需要频繁拆装的管路、轴系限位场景中，这类带双凸耳的开口环夹是应用频次极高的紧固零件，它不需要额外的螺纹连接件，仅靠自身的结构形变就能完成快速卡合与松脱，适配产线换模、设备维保环节的快拆需求，能大幅缩短非生产停机时长。从结构设计逻辑来看，这个零件的主体为带缺口的环形基体，缺口处延伸出两个平行的凸耳结构，环形部分的截面为等厚度矩形，整体采用冲压工艺成型，材料一般选用65Mn弹簧钢或者304不锈钢，前者依靠自身的弹性形变提供持续的卡紧力，后者则适配有防腐要求的户外或潮湿工况。设计时首先要确定环形基体的内径尺寸，这个尺寸需要和被固定的轴径、管件外径做间隙配合，单边间隙控制在0.1-0.2mm之间，保证安装时能顺利套入被固定件，同时不会因为间隙过大出现松脱晃动；环形的外径尺寸则要匹配安装槽的宽度，通常比安装槽的内径小0.3-0.5mm，避免安装后环体和槽壁出现卡滞。两个凸耳的厚度和环体主体保持一致，凸耳的伸出长度需要满足卡装时的受力需求，当需要拆卸环夹时，用卡簧钳夹住两个凸耳向内施力，环体的缺口会被撑大，内径扩张到超过被固定件的外径，就能顺利取下；松开卡簧钳后，环体依靠自身弹性回弹，紧紧箍在被固定件的卡槽内，实现轴向限位。凸耳的根部做了小圆弧过渡，避免冲压成型时出现应力集中，防止反复拆装过程中根部出现疲劳断裂，这个圆角的半径通常取料厚的0.5-1倍，既不会因为圆角过大影响相邻零件的安装空间，也能有效分散应力。环体的两个端面都做了去毛刺处理，安装时不会刮伤被固定件的表面，也避免操作人员在装配时被锐边划伤。在汽车冲压模具的导柱限位、斜楔机构的行程限位，以及模具内部的气路管路固定场景中，这类开口环夹相比传统的螺栓紧固、销钉固定，不需要在被固定件上加工螺纹孔或者销孔，不会破坏零件的整体强度，同时拆装效率能提升60%以上，尤其是在模具维保需要频繁拆装的部位，这种快拆结构的优势格外明显。在实际建模过程中，需要重点控制环体的开口角度，开口角度过小会导致拆装时需要的扩张力过大，增加操作难度，开口角度过大则会导致环体卡合后预紧力不足，设备运行过程中受振动影响容易脱落，通常开口角度控制在15°-20°之间，配合材料的弹性模量计算回弹量，保证成型后的环体内径符合设计公差要求。另外两个凸耳的相对位置需要保证平行度，否则卡簧钳夹持时会出现偏载，导致环体受力不均出现形变，影响重复使用的寿命。安装边界方面，这类开口环夹安装时需要在被固定件上加工对应宽度的环形卡槽，卡槽的深度要和环体的径向厚度匹配，保证环体卡入后，外圆面不会高出被固定件的基准面，避免和相邻的运动部件发生干涉；卡槽的两个侧壁需要和轴线垂直，保证环体卡入后受力均匀，不会出现偏斜导致的卡滞。在一些有轴向冲击力的工况下，还可以在凸耳位置加装简易的防脱卡销，避免极端振动下环夹意外脱出，不过常规的冲压设备工况下，依靠环体自身的弹性预紧力就足够满足固定需求。这类零件虽然结构简单，但是在整套工装设备里属于关键的基础紧固件，尺寸公差的控制会直接影响整套机构的运行稳定性，如果环体内径尺寸超差，要么安装困难，要么卡紧力不足容易脱落，所以建模时需要严格按照配合公差标注尺寸，成型后还要做弹力测试，保证反复拆装500次以上弹力衰减不超过10%，满足产线长期使用的需求。
