工业厂房通风换气用轴流风机结构设计

该轴流风机结构主要面向工业厂房、仓储空间、地下管廊等需要大流量空气置换的场景设计，核心用途是在低风压工况下实现大体积空气的定向输送，完成空间内的通风换气、余热排出、粉尘稀释等作业需求。从实际应用反馈来看，这类风机在焊接车间排焊接烟尘、热处理车间排高温余热、仓储库房排潮湿浊气的场景中适配性极强，不需要复杂的风道转接即可直接安装在墙面预留洞口或者管道中段，安装门槛低，后期维护的拆解工作量小。

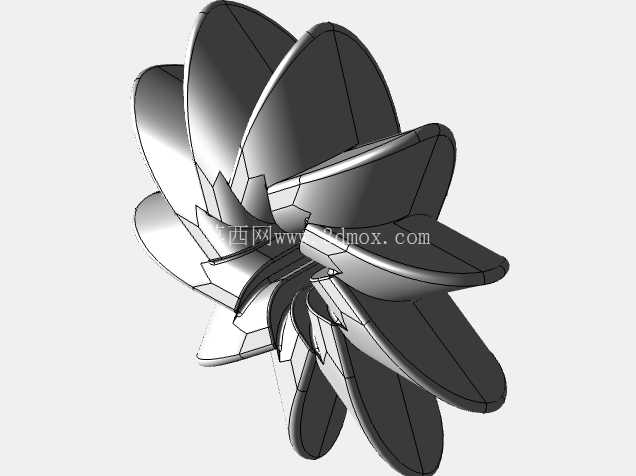

设计过程中优先考量了气流通过效率，风筒采用直筒等截面结构，内壁做了圆弧过渡处理，避免气流在筒壁处形成紊流区增加风阻，叶轮的叶片安装角经过多轮流场仿真调整，在额定转速下可以保证气流沿轴向平稳推进，不会出现径向逸散导致的风量损失。叶轮与电机的连接采用锥面配合加锁紧螺母的结构，相比平键连接可以更好地保证同轴度，降低高速运转时的径向跳动，减少运转过程中的振动传递到风筒及安装基座。电机采用内置式安装布局，电机固定支架与风筒内壁采用三点式焊接连接，支架截面做了流线型修型，尽可能减少支架本身对气流的阻挡，同时支架的焊接位置做了应力释放处理，避免长期受振动影响出现焊缝开裂的问题。

安装边界方面，风筒两端预留了标准法兰连接孔位，法兰的孔距匹配通用通风管道的安装尺寸，不需要额外制作转接法兰即可完成对接，风筒整体外径控制在常规墙面预留洞口的适配范围内，安装时只需要在洞口处做密封填充即可固定。设备的进风端加装了防护网罩，网罩的钢丝间距经过核算，既可以阻挡较大体积的杂物被吸入风机打坏叶片，又不会因为网丝过密增加进风阻力，网罩采用快拆式卡扣固定，日常清理积尘时不需要拆卸整体风机即可取下网罩。出线位置设置在风筒外侧的接线盒内，接线盒做了密封处理，可以适配多尘或者轻度潮湿的安装环境，避免粉尘或者水汽进入接线端造成电路故障。

从功能特性来看，该结构的风机在运转时气流方向与主轴同轴，相比离心风机不需要改变气流方向，风阻损失更小，同等功率下可以输出更大的通风量，适合需要持续大流量通风的场景。叶轮采用轻量化设计，在保证结构强度的前提下降低了自身转动惯量，电机启动时的启动电流更小，对供电回路的冲击更低，同时运转时的动平衡精度控制在标准范围内，正常安装工况下的运转噪音控制在工业场所允许的噪音区间内，不需要额外加装消音装置即可满足大部分车间的噪音要求。风筒的板材厚度经过强度校核，在正常安装受力、风机自身重量及运转振动的叠加载荷下，不会出现筒壁变形的问题，两端法兰的平面度控制在安装要求范围内，对接管道时不会出现密封面贴合不严漏风的情况。

在结构细节处理上，电机的散热依靠风机自身输送的气流完成，电机外壳设置了散热筋，气流经过风筒时会直接带走散热筋上的热量，不需要额外加装独立散热风扇，简化了整体结构，降低了故障点。叶轮的叶片前缘做了钝化处理，避免长期运转中前缘被气流中的粉尘颗粒冲蚀磨损，延长叶轮的使用寿命，叶片与风筒内壁的间隙控制在合理范围内，既不会因为间隙过小出现运转刮蹭，也不会因为间隙过大造成气流回流损失风量。整体结构没有复杂的异形零部件，大部分零部件都可以采用常规板材冲压、型材切割加工完成，加工工艺性好，生产制造成本可控，后期维护更换易损件的通用化程度高，不需要定制特殊规格的配件即可完成检修更换。
