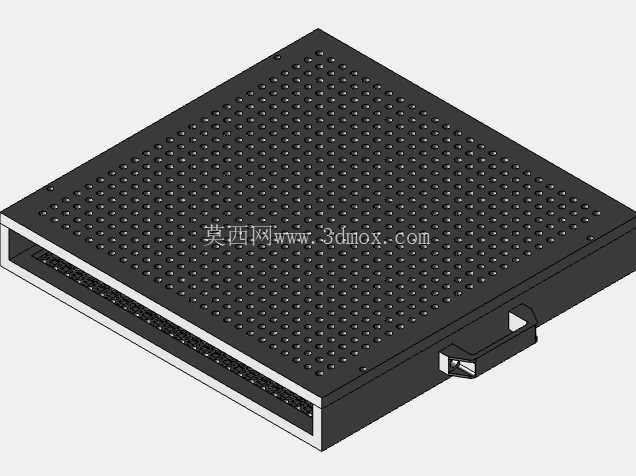

18650锂电池自动焊接木质承载夹具

在锂电池PACK组装的产线环节里，圆柱电芯的批量定位精度直接决定了后续串并联焊接的良率，尤其是18650规格电芯的自动焊接工序，传统的金属夹具容易在装夹过程中刮伤电芯蓝膜，且长期受焊接热量传导容易出现定位孔形变，这款木质夹具的设计正是针对这一现场痛点做的定向优化。从实际使用场景来看，该夹具适配25×25排布的18650电芯组，整板密布的定位孔严格匹配18650电芯的外径公差，孔位同轴度控制在0.1mm以内，既保证电芯放入后不会出现歪斜偏移，又不会因为过盈配合导致电芯取放卡顿，适配自动焊接机的上料、焊接、下料全流程节拍，单批次可承载625颗电芯完成批量焊接作业。设计阶段优先考虑了焊接工位的热影响问题，选用的木质基材导热系数远低于金属材质，焊接过程中产生的瞬时高温不会快速传导到整板夹具，避免了连续作业下夹具整体热胀冷缩带来的孔位偏移，同时木质材质本身硬度低于电芯外壳，即便装夹对位出现微小偏差，也不会磕伤电芯壳体的镀层或外层绝缘膜，减少了焊接前的电芯外观不良率。夹具侧边设置的快装卡扣结构，是匹配自动焊接机工作台的快换接口设计的，不需要额外拧动紧固螺丝，操作人员只需要对准工作台的定位销推入卡扣即可完成装夹，换型时间比传统螺丝锁紧的金属夹具缩短70%以上，适配多批次不同排布电芯组的快速换产需求。从安装边界来看，夹具整体为正方形平板结构，厚度控制在35mm，刚好承托18650电芯的下半段，不会遮挡电芯极帽的焊接区域，焊接头的下行行程不需要额外调整避让，整板的平面度控制在0.05mm以内，保证所有电芯的极帽处于同一水平高度，避免焊接时出现虚焊、焊穿的问题。夹具底部设置了两条平行的避让槽，一方面是减少夹具与工作台的接触面积，避免工作台面的细小铁屑、焊渣垫起夹具导致整体倾斜，另一方面也方便焊接完成后操作人员从底部托起整板电芯，不会因为真空吸附或者平面贴合过紧导致取板时电芯散落。在实际产线验证中，这款木质夹具的使用寿命可以满足单批次10万次以上的焊接作业需求，相比传统电木夹具成本降低40%，且孔位加工精度更容易控制，不需要后续做二次研磨处理，针对小批量多批次的锂电池PACK试产场景，还可以快速调整孔位排布重新加工，不需要开模制作金属夹具，大幅缩短了产线调试的准备周期。值得注意的是，夹具的定位孔入口处做了0.2mm的倒角导向，自动上料机构的吸嘴将电芯放入孔位时，即便存在微小的位置偏差，也可以顺着倒角滑入定位孔，降低了上料机构的对位精度要求，减少了上料卡料的停机概率。夹具边缘的手持位做了圆弧过渡处理，操作人员搬运换型时不会被木板边缘的毛刺划伤，整板没有突出的金属结构件，不会在焊接过程中出现导电短路的风险，完全适配锂电池焊接工位的防静电、防短路安全要求。
