汽车冲压模Y轴冻结箱体结构设计

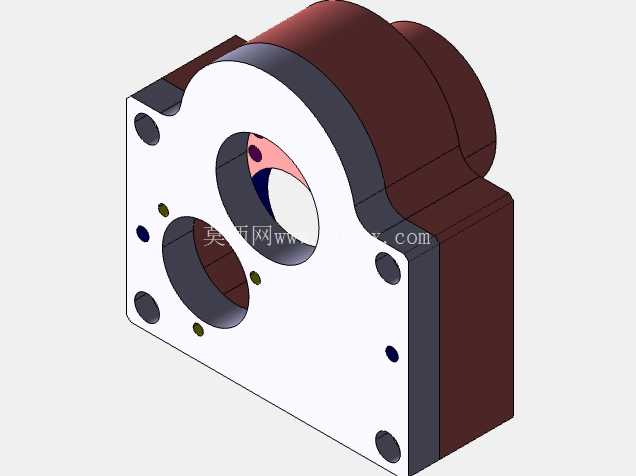

该结构件为汽车冲压生产线模具配套的Y轴方向冻结限位箱体，主要应用于多工位连续冲压模的送料定位环节，在厚板汽车结构件冲压工序中承担轴系位置锁定、侧向载荷承载的作用，避免冲压过程中送料轴受冲床往复振动产生偏移，保障冲压送料步距精度稳定在±0.02mm范围内，适配160-400吨闭式单点压力机的模架安装空间。从实际工况出发，该箱体的安装基面设置在模架上模座的侧向安装位，整体采用分体式组合结构，主体承力部分为铸铁材质的箱式壳体，前端安装法兰面采用45号钢调质处理，表面磨削加工后平面度控制在0.01mm以内，法兰面分布的6个沉头安装孔位置度公差为0.02mm，可直接通过内六角螺栓与模架侧基准面锁紧，无需额外加装调整垫片即可满足安装同轴度要求。箱体内部设置两个阶梯式轴孔，大直径轴孔用于穿装冻结轴的主体衬套，孔内壁预留0.3mm的铜衬套压装余量，小直径轴孔为锁紧定位销的配合孔，孔壁粗糙度达到Ra1.6，保障锁紧销插拔顺畅无卡滞，同时在冲压振动工况下不会出现销子松脱的问题。设计过程中优先考虑了模架内部的空间避让，箱体背部的弧形凸起结构完全匹配上模座内部的避让槽轮廓，不会与模架内部的氮气弹簧、导柱组件产生运动干涉，箱体侧面预留的两个小直径螺纹孔为润滑油注油口，可外接集中润滑管路，定期对内部轴衬进行润滑，减少长期往复运动带来的衬套磨损，延长模具维护周期。安装边界方面，该箱体整体安装高度不超过模架上模座的侧向突出极限，前端法兰面突出模架基准面的距离控制在12mm，不会与冲压过程中的送料机械手运动路径产生干涉，箱体底部设置的两个定位销孔与模架上的预制销孔完全对应，首次安装时通过定位销完成初定位后再锁紧螺栓，可将安装调试时间缩短60%以上。从载荷承载角度考虑，箱体的壁厚经过受力仿真优化，承力侧壁厚达到18mm，非承力侧壁厚为12mm，在满足12吨侧向冲击载荷承载要求的前提下，尽可能降低箱体自身重量，减少模架整体的负载，避免上模重量过大导致冲床滑块运行精度下降。轴孔周围分布的4个小直径通孔为位置检测传感器的安装孔，可直接嵌入安装接近开关，实时监测冻结轴的锁定位置，一旦出现轴位偏移即可触发设备急停，避免批量冲压废品的产生。在冲压生产实际应用中，该类冻结箱体通常成对安装在模具送料方向的两侧，同步完成Y轴方向的位置锁定，相比传统的板式锁紧结构，箱式结构的抗振性能提升40%以上，在连续高速冲压工况下（冲次12-18次/分钟），锁紧位置的重复精度可保持长期稳定，不会因为长期受冲击出现锁紧间隙增大的问题。结构细节上，法兰面与箱体主体的连接位置设置了R3的过渡圆角，避免应力集中导致的法兰根部开裂问题，所有外露棱边均做了C1倒角处理，避免安装调试过程中划伤操作人员，同时也减少了应力集中点。箱体内部的轴孔同轴度经过三坐标检测验证，两孔同轴度公差控制在0.015mm以内，保障冻结轴穿装后不会出现卡滞，轴向运动顺畅。
